        Válečkové prvky

Popis zboží/obrázky produktu

PopisMateriál:Kryt, polyamid vyztužený skleněnými kuličkami.
Válečky POM.
Šrouby z oceli.Provedení: Pouzdro a válečky, černé.
Šrouby pozinkované.Upozornění:Válečkové prvky jsou vhodné k vytvoření válečkových drah libovolné délky a šířky. Vhodné pro hliníkové profily typu B a I. Díky pružícím vodicím kolíkům na spodní straně jsou prvky univerzálně vhodné pro drážku 8 a 10.

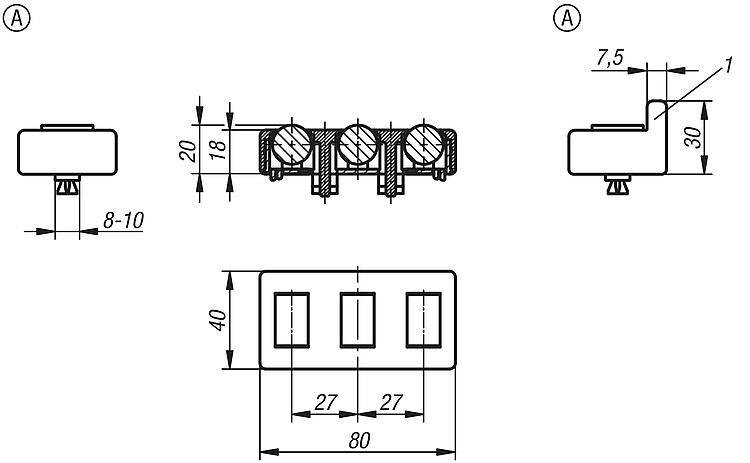

Upevnění provedení A
Spodní část krytu s válečky vsaďte do drážky hliníkového profilu. Horní část krytu s integrovanými rozpěrnými čepy nasaďte a přitlačte jej. Působením rozpěrných čepů a svorek se válečkový prvek upevní a upne do drážky.

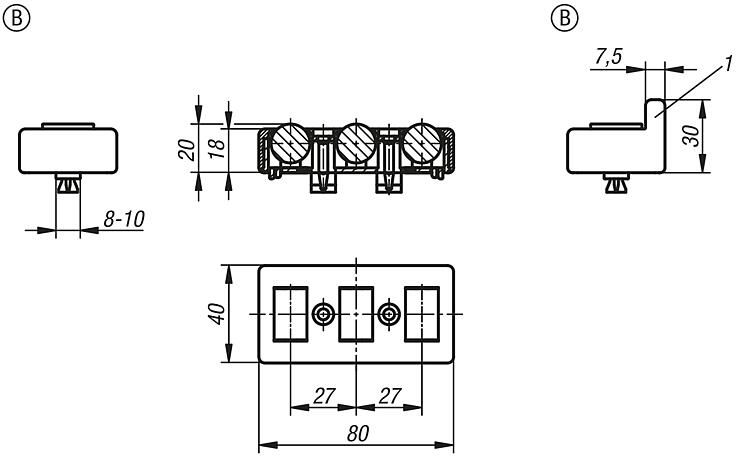

Upevnění provedení B
Spodní část krytu s válečky vsaďte do drážky hliníkového profilu. Nasaďte horní část krytu a přitlačte jej. Zaražením nebo našroubováním šroubu se válečkový prvek upevní a upne do drážky.

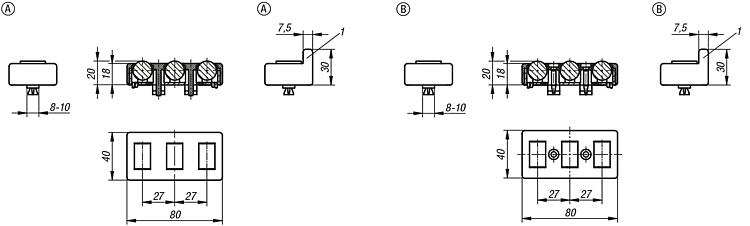

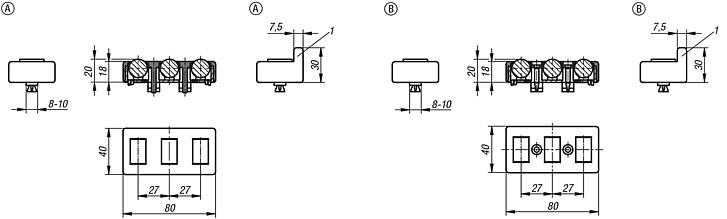

Alternativně lze odlomit svorky na spodní části krytu a válečkový prvek přišroubovat pevně na hliníkový profil pomocí šroubů a vložek do drážky.Odkaz na výkres:

1) s bočním vedením

Zvláštnost:
