商品描述/产品说明

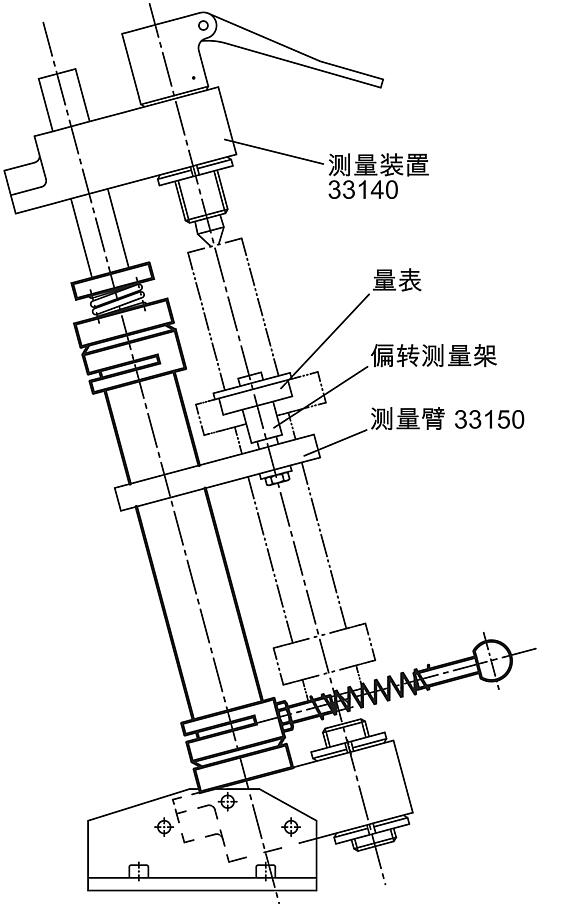

产品说明材料:钢制。规格:黑色氧化处理。提示:适用测量夹具 33140。
测量臂参见 33150。
装配:- 将锥形夹紧环放置在导杆上并在所需位置牢固夹紧。
- 固定并插入旋转套筒上的锥形定心环,使得锥形定心环平放在锥形夹紧环上。
- 固定旋转套筒上的测量臂。
- 固定旋转套筒上的两个锥形定心环。
- 插入锥形环和压力弹簧。
- 用夹紧环将压力弹簧安装到组块上,防止轴向间隙。
- 原则上需润滑所有活动接触面。
特点:
RoHS
下载此处为收集信息的 PDF:

查找 CAD 数据?请直接在产品列表中查找。
 Datasheet 33115 旋转系统 258 kB

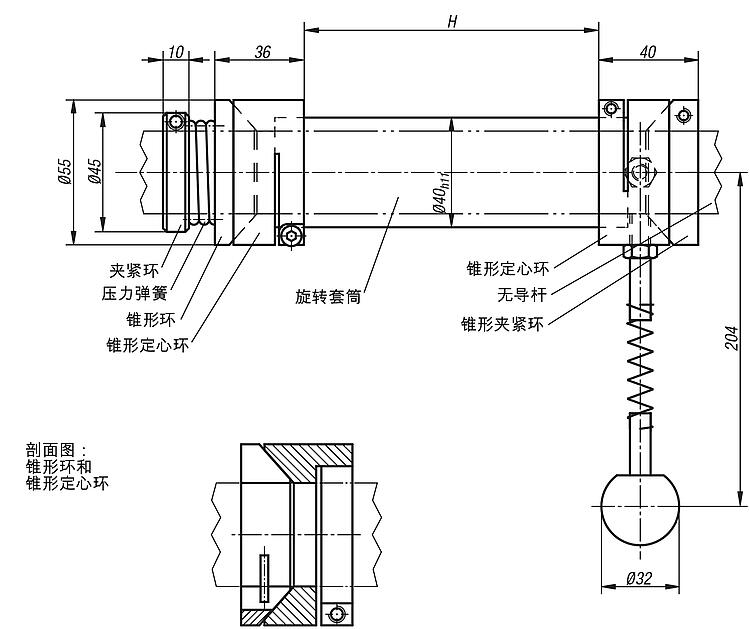

图纸

旋转系统
旋转系统

商品选择/筛选

订货号H

CAD配件价格订购
33115-200200 根据要求
33115-276276 根据要求
33115-426426 根据要求
33115-536536 根据要求
