产品说明材料：钢制。规格：黑色氧化处理。提示：量表参见 32540 和 32542。

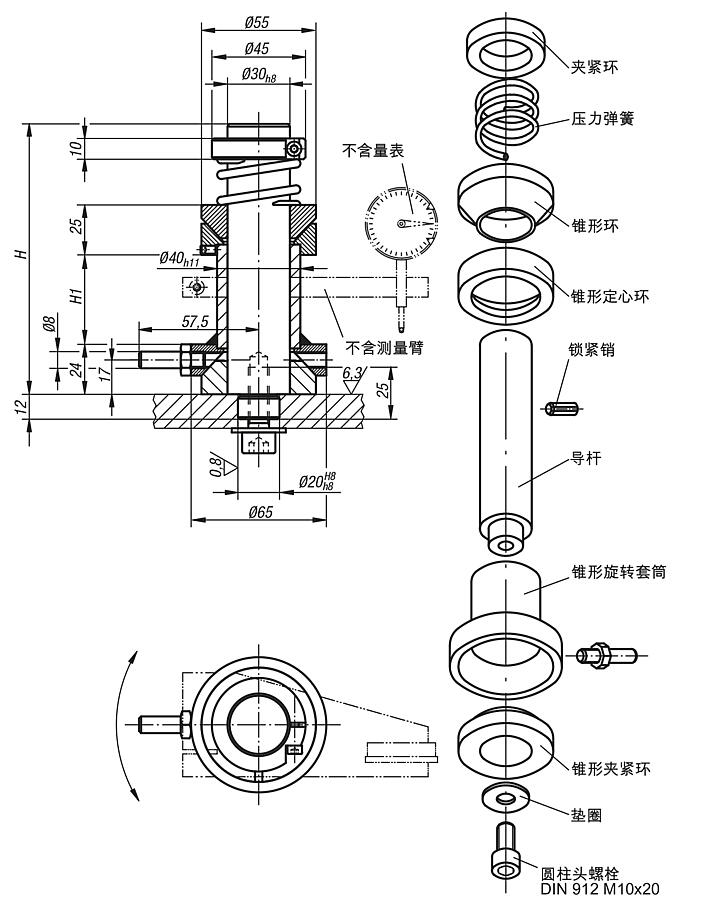

测量臂参见 33150。应用：用于高度测量。装配：- 完全拆卸旋转杆。
- 用垫圈和圆柱头螺栓将导杆固定在检测台上。
- 放置锥形夹紧环并在螺丝旋紧时按压在支承面上。
- 套上锥形旋转套筒。
- 固定锥形旋转套筒上的测量臂。
- 用两个螺纹销固定锥形旋转套筒上的锥形定心环。
- 插入定位销。
- 将锥形环套到导杆上，使得夹紧销与锥形环上的缝隙啮合。确保无间隙贴合锥形环。
- 用夹紧环将压力弹簧安装到组块上，防止轴向间隙。
- 原则上需润滑所有活动接触面。特点： 下载此处为收集信息的 PDF：
