插塞连接器 M8x1
带有螺纹锁的非屏蔽式衬套
80150

插塞连接器 M8x1 带有螺纹锁的非屏蔽式衬套

返回

商品描述/产品说明

查看/筛选所有商品
产品说明材料:外壳:塑料。
电缆:PUR(4 针 PVC)。
绝缘绞合线:PP(4 针 PVC)。
触点:铜合金。
接触面:Au(金)。
锁定装置:压铸锌镀镍。
规格:衬套(母模)。
外壳颜色:黑色。
电缆颜色:黑色。
提示:带有螺纹锁的插塞连接器。
电缆上包覆成型的插塞连接器。

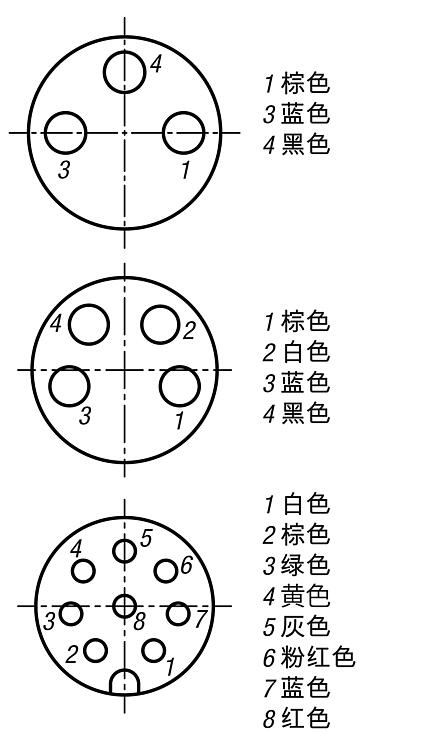

根据颜色代码 DIN 47100 进行芯线标记。
编码 A。锁定装置的建议拧紧扭矩为 0.4 Nm。
此插塞连接器的设计用于工厂、控制装置和电器制造。
技术参数:插拔周期数:≥ 100。特点:
RoHS
下载此处为收集信息的 PDF:

查找 CAD 数据?请直接在产品列表中查找。
 Datasheet 80150 插塞连接器 M8x1 带有螺纹锁的非屏蔽式衬套 271 kB

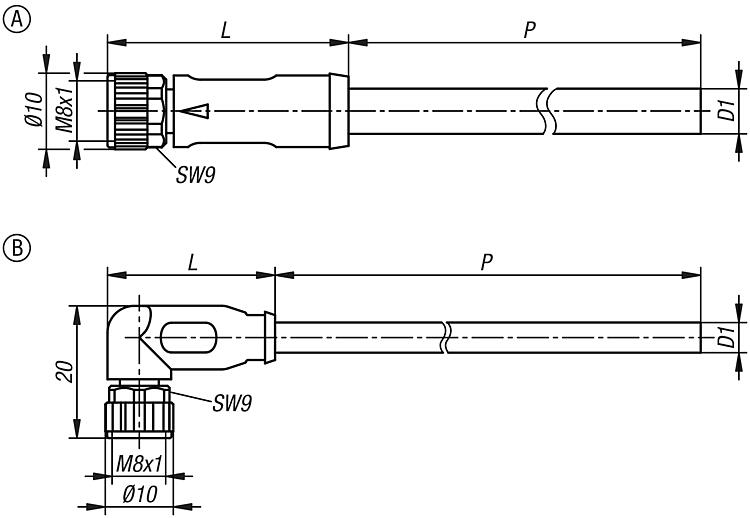

图片(总概述)

插塞连接器 M8x1
带有螺纹锁的非屏蔽式衬套

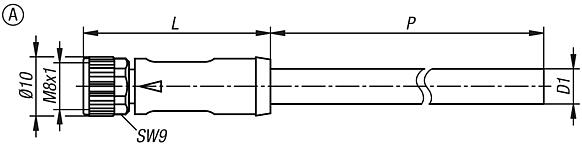

插塞连接器 M8x1,带有螺纹锁的非屏蔽式衬套,A 型,直型衬套

更多信息

图纸

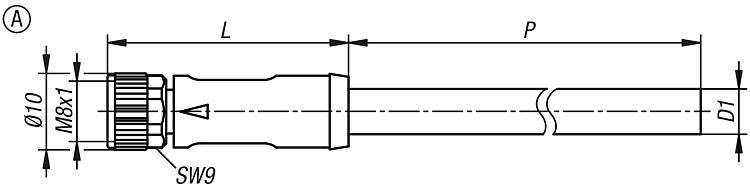

插塞连接器 M8x1,带有螺纹锁的非屏蔽式衬套,A 型,直型衬套

商品选择/筛选

订货号

类型 2类型形状类型PD1

L引出线数
x
导线截面
防护级别工作电压
V
额定
浪涌电压
V
CAD配件价格订购
80150-010X20003 针A直形衬套20004,1323 x 0,25 mm²IP65/IP6750 AC / 60 DC1500 根据要求
80150-010X50003 针A直形衬套50004,1323 x 0,25 mm²IP65/IP6750 AC / 60 DC1500 根据要求
80150-011X30004 引脚A直形衬套30004,8324 x 0,25 mm²IP65/IP6750 AC / 60 DC1500 根据要求
80150-011X50004 引脚A直形衬套50004,8324 x 0,25 mm²IP65/IP6750 AC / 60 DC1500 根据要求
80150-012X30008 针A直形衬套30005,5348 x 0,14 mm²IP65/IP6730 AC / 30 DC800 根据要求
80150-012X50008 针A直形衬套50005,5348 x 0,14 mm²IP65/IP6730 AC / 30 DC800 根据要求
订货号

额定电流
(40 °C)
A
导体电阻
(20 °C)
Ω/Km
脏物程度标称电压
V
测试电压
V
弯曲半径
电缆
波动
CAD配件价格订购
80150-010X20004793300 AC2500 AC≥ 10 x D1 根据要求
80150-010X50004793300 AC2500 AC≥ 10 x D1 根据要求
80150-011X30004793300 AC2000 AC≥ 10 x D1 根据要求
80150-011X50004793300 AC2000 AC≥ 10 x D1 根据要求
80150-012X30001,5783300 AC3000 AC≥ 10 x D1 根据要求
80150-012X50001,5783300 AC3000 AC≥ 10 x D1 根据要求
订货号

弯曲半径
电缆
固定
最大
弯曲循环
次数
温度范围
电缆
波动
温度范围
电缆
固定
电磁兼容性无卤素CAD配件价格订购
80150-010X2000≥ 5 x D110000000 (25 °C)T= -25 °C - +80 °CT= -40 °C - +80 °C未屏蔽 根据要求
80150-010X5000≥ 5 x D110000000 (25 °C)T= -25 °C - +80 °CT= -40 °C - +80 °C未屏蔽 根据要求
80150-011X3000≥ 5 x D12000000 (25 °C)T= -5 °C - +80 °CT= -30 °C - +80 °C未屏蔽 根据要求
80150-011X5000≥ 5 x D12000000 (25 °C)T= -5 °C - +80 °CT= -30 °C - +80 °C未屏蔽 根据要求
80150-012X3000≥ 6 x D12000000 (25 °C)T= -15 °C - +80 °CT= -30 °C - +80 °C未屏蔽 根据要求
80150-012X5000≥ 6 x D12000000 (25 °C)T= -15 °C - +80 °CT= -30 °C - +80 °C未屏蔽 根据要求

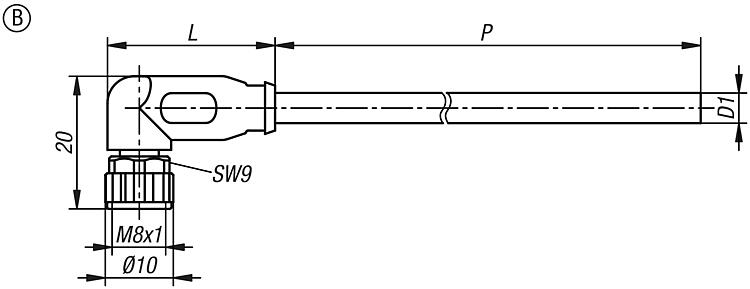

插塞连接器 M8x1,带有螺纹锁的非屏蔽式衬套,B 型,弯曲衬套

更多信息

图纸

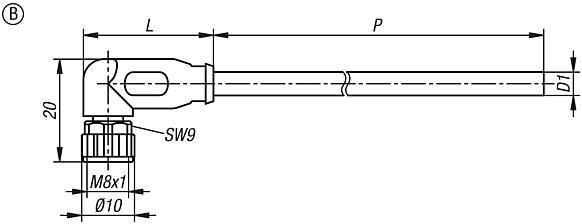

插塞连接器 M8x1,带有螺纹锁的非屏蔽式衬套,B 型,弯曲衬套

商品选择/筛选

订货号类型 2类型形状类型PD1

L引出线数
x
导线截面
防护级别工作电压
V
额定
浪涌电压
V
CAD配件价格订购
80150-030X20003 针B倾斜式衬套20004,1253 x 0,25 mm²IP65/IP6750 AC / 60 DC1500 根据要求
80150-030X50003 针B倾斜式衬套50004,1253 x 0,25 mm²IP65/IP6750 AC / 60 DC1500 根据要求
80150-031X30004 引脚B倾斜式衬套30004,8254 x 0,25 mm²IP65/IP6750 AC / 60 DC1500 根据要求
80150-031X50004 引脚B倾斜式衬套50004,8254 x 0,25 mm²IP65/IP6750 AC / 60 DC1500 根据要求
80150-032X30008 针B倾斜式衬套30005,5248 x 0,14 mm²IP65/IP6730 AC / 30 DC800 根据要求
80150-032X50008 针B倾斜式衬套50005,5248 x 0,14 mm²IP65/IP6730 AC / 30 DC800 根据要求
订货号

额定电流
(40 °C)
A
导体电阻
(20 °C)
Ω/Km
脏物程度标称电压
V
测试电压
V
弯曲半径
电缆
波动
CAD配件价格订购
80150-030X20004793300 AC2500 AC≥ 10 x D1 根据要求
80150-030X50004793300 AC2500 AC≥ 10 x D1 根据要求
80150-031X30004793300 AC2000 AC≥ 10 x D1 根据要求
80150-031X50004793300 AC2000 AC≥ 10 x D1 根据要求
80150-032X30001,5783300 AC3000 AC≥ 10 x D1 根据要求
80150-032X50001,5783300 AC3000 AC≥ 10 x D1 根据要求
订货号

弯曲半径
电缆
固定
最大
弯曲循环
次数
温度范围
电缆
波动
温度范围
电缆
固定
电磁兼容性无卤素CAD配件价格订购
80150-030X2000≥ 5 x D110000000 (25 °C)T= -25 °C - +80 °CT= -40 °C - +80 °C未屏蔽 根据要求
80150-030X5000≥ 5 x D110000000 (25 °C)T= -25 °C - +80 °CT= -40 °C - +80 °C未屏蔽 根据要求
80150-031X3000≥ 5 x D12000000 (25 °C)T= -5 °C - +80 °CT= -30 °C - +80 °C未屏蔽 根据要求
80150-031X5000≥ 5 x D12000000 (25 °C)T= -5 °C - +80 °CT= -30 °C - +80 °C未屏蔽 根据要求
80150-032X3000≥ 6 x D12000000 (25 °C)T= -15 °C - +80 °CT= -30 °C - +80 °C未屏蔽 根据要求
80150-032X5000≥ 6 x D12000000 (25 °C)T= -15 °C - +80 °CT= -30 °C - +80 °C未屏蔽 根据要求
