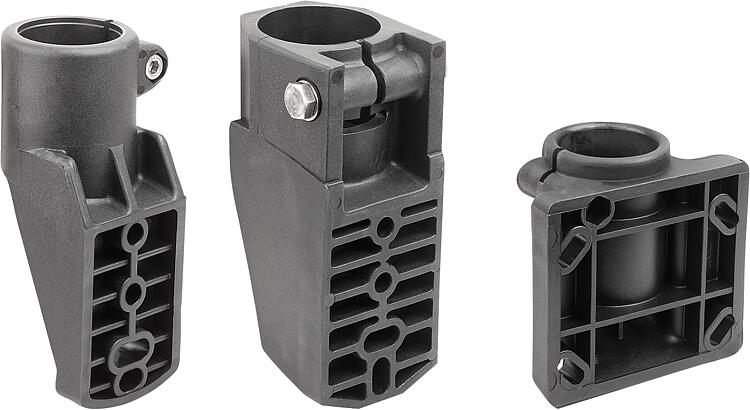

产品说明材料：热塑性塑料。
不锈钢螺栓和螺母。规格：黑色。
亮色螺栓和螺母。提示：圆管由一个螺钉夹紧。
件管接头固定在输送系统侧面。
符合 DIN EN 10220 标准的配套钢管。图纸提示： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

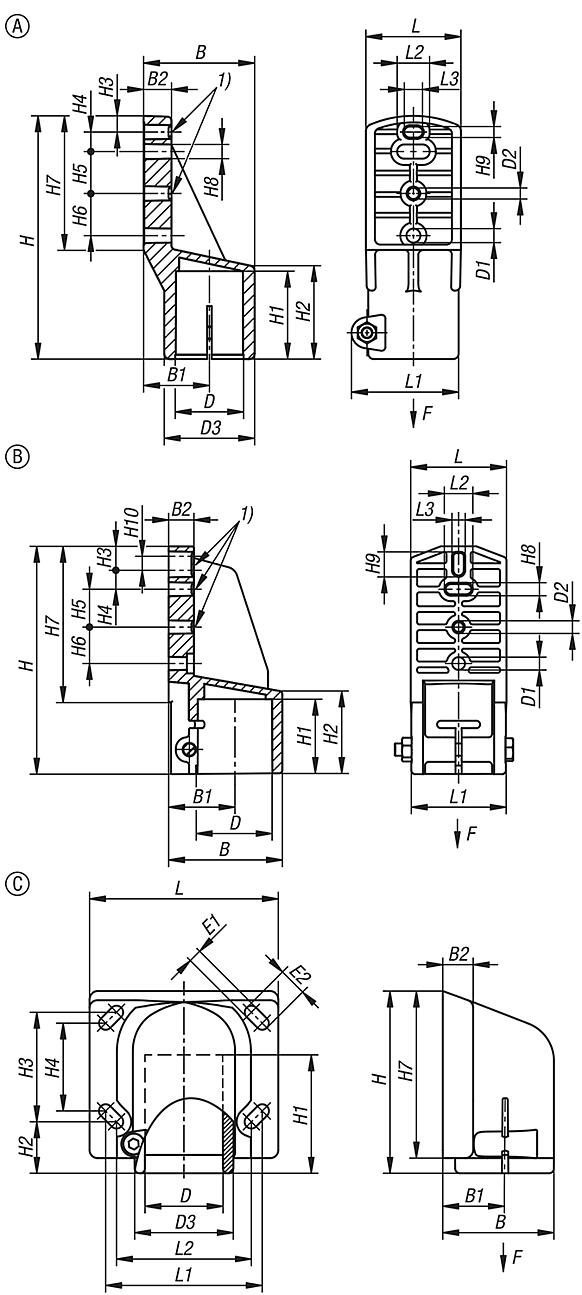

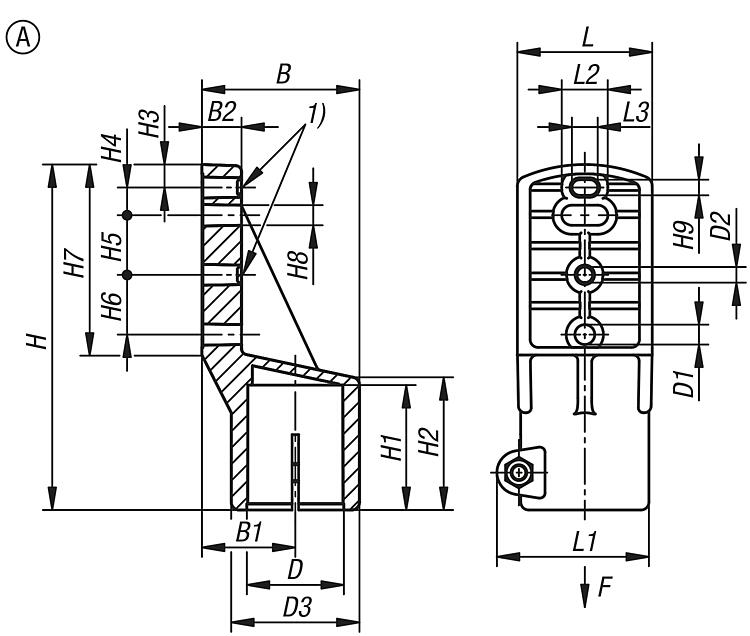

用于圆管的侧面塑料支撑头件管接头，A 型 |
更多信息 |
| 订货号 | 类型 | B
| B1 | B2 | D
| D1 | D2 | D3 | H | H1 | H2 | H3 | H4 | H5 | H6 | H7 | H8 | H9 | L | L1 | L2 | L3 | F max.
kN
| CAD | 配件 | 价格 | 订购 |
|---|
| 29352-048 | A | 80 | 47,5 | 20 | 48,3 | 10,5 | 10,5 | 65 | 174 | 60 | 67 | 11,5 | 14 | 30 | 30 | 96 | 10,5 | 10,5 | 65 | 77 | 24 | 15,5 | 3,5 |  | | 根据要求 | |
|

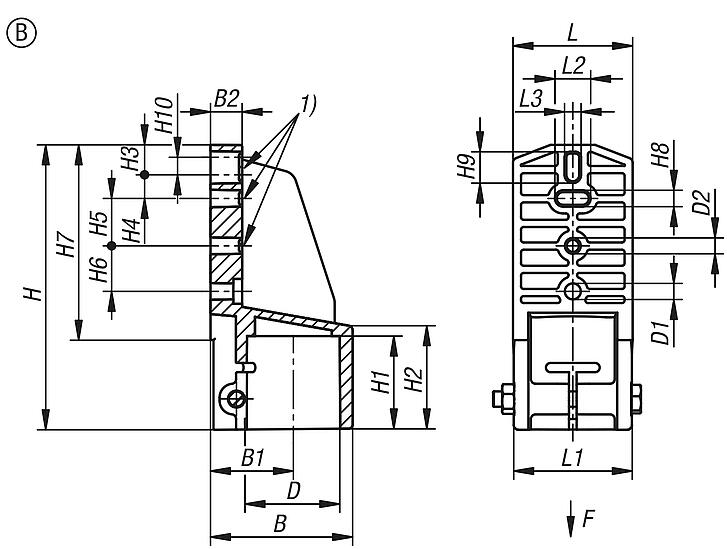

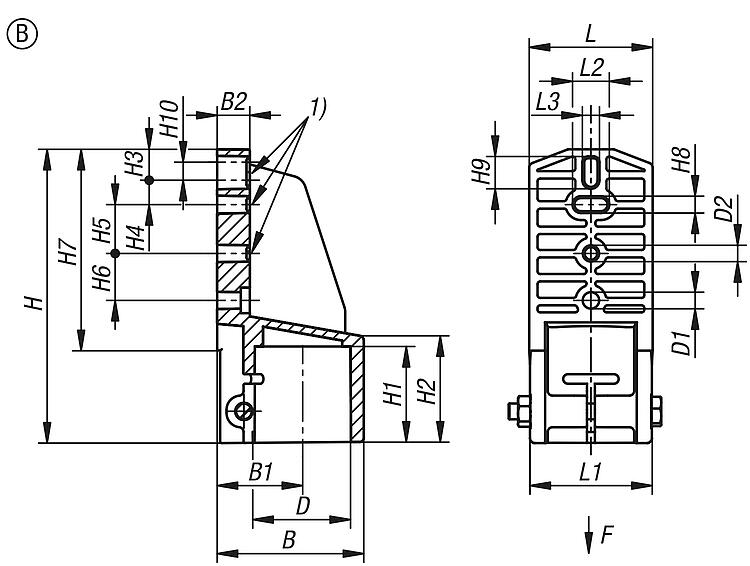

用于圆管的侧面塑料支撑头件管接头，B 型 |
更多信息 |
| 订货号 | 类型 | B
| B1 | B2 | D
| D1 | D2 | H | H1 | H2 | H3 | H4 | H5 | H6 | H7 | H8 | H9 | H10 | L | L1 | L2 | L3 | F max.
kN
| CAD | 配件 | 价格 | 订购 |
|---|
| 29352-160 | B | 91,5 | 54 | 20,5 | 60,3 | 10,5 | 10,5 | 185 | 60 | 66 | 19 | 16 | 30 | 30 | 126,5 | 10,5 | 20 | 9,5 | 78 | 77 | 24 | 10,5 | 4 | | | 根据要求 | |
|

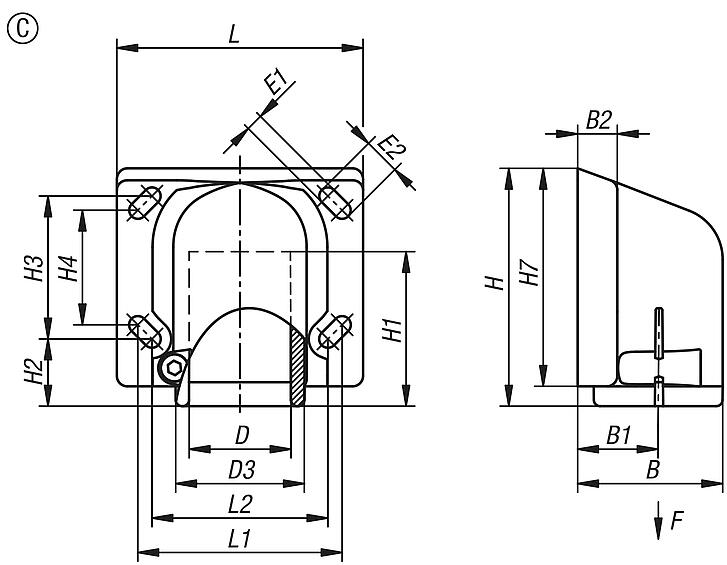

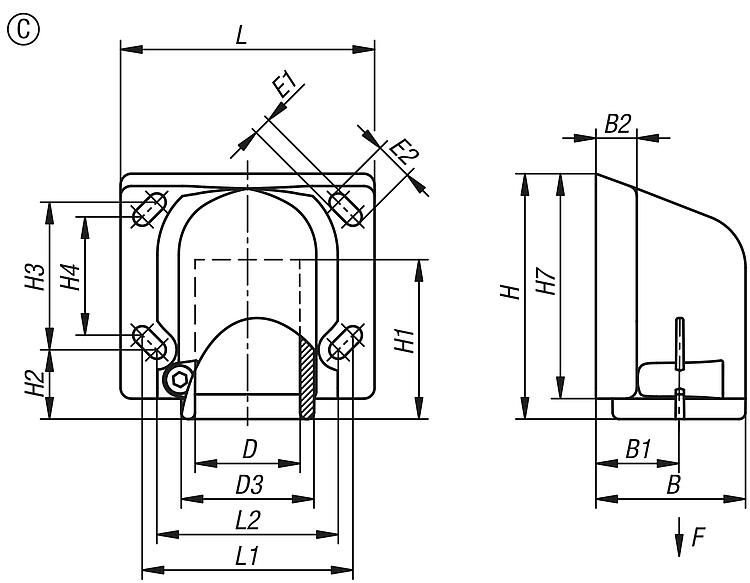

用于圆管的侧面塑料支撑头件管接头，C 型 |
更多信息 |
| 订货号 | 类型 | B
| B1 | B2 | D
| D3 | E1 | E2 | H | H1 | H2 | H3 | H4 | H7 | L | L1 | L2 | F max.
kN
| CAD | 配件 | 价格 | 订购 |
|---|
| 29352-248 | C | 70 | 40 | 19 | 48,3 | 62 | 8,5 | 18,5 | 114 | 69 | 32 | 69 | 55 | 105 | 118 | 98 | 84 | 3,5 | | | 根据要求 | |
|
|
|
