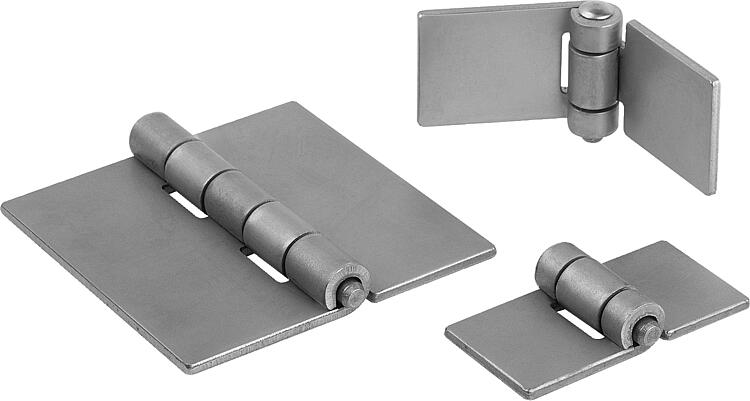

        钢或不锈钢制铰链可焊接

商品描述/产品说明

产品说明材料：钢或不锈钢规格：亮色型钢。
不锈钢 1.4301。提示：所示的铰链载荷值是不具约束力的指导值，未考虑安全因素，且不承担任何责任。所有数值仅供参考，并不对财产构成任何相关法律保证。

应力值是在实验室条件下得出。每个用户必须独自确定铰链是否符合各自的使用。

铰链连接的材质、连接方式、天气条件和磨损情况等都会对待确定的值造成影响。装配：通过焊接或客户提供的单个钻孔。

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 27888-02 钢或不锈钢制铰链可焊接

179 kB

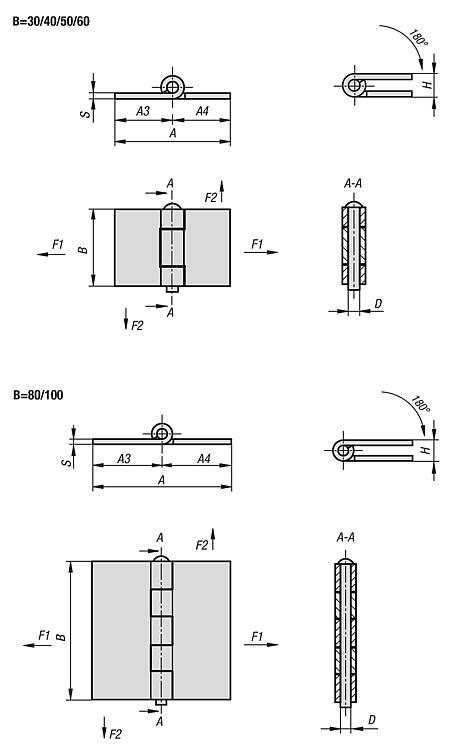

图纸

商品选择/筛选

订货号	主体材料	A	B	D	A3	A4	H	S	F1 N	F2 N	价格
27888-02-00200200402	钢制	40	40	6	20	20	10	2	850	300	根据要求
27888-02-00250250502	钢制	50	50	6	25	25	10	2	1050	650	根据要求
27888-02-00300300302	钢制	60	30	6	30	30	10	2	650	250	根据要求
27888-02-00300300402	钢制	60	40	6	30	30	10	2	800	500	根据要求
27888-02-00300300602	钢制	60	60	6	30	30	10	2	1300	800	根据要求
27888-02-00400400302	钢制	80	30	6	40	40	10	2	600	300	根据要求
27888-02-00400400402	钢制	80	40	6	40	40	10	2	750	550	根据要求
27888-02-00400400602	钢制	80	60	6	40	40	10	2	1400	850	根据要求
27888-02-00400400802	钢制	80	80	6	40	40	10	2	1700	1250	根据要求
27888-02-00500501002	钢制	100	100	6	50	50	10	2	2350	1600	根据要求
27888-02-00300300303	钢制	60	30	6	30	30	12	3	800	1200	根据要求
27888-02-00300300403	钢制	60	40	6	30	30	12	3	800	1200	根据要求
27888-02-00300300603	钢制	60	60	6	30	30	12	3	1200	1800	根据要求
27888-02-00400400303	钢制	80	30	6	40	40	12	3	800	800	根据要求
27888-02-00400400403	钢制	80	40	6	40	40	12	3	800	1000	根据要求
27888-02-00400400803	钢制	80	80	6	40	40	12	3	1200	1800	根据要求
27888-02-00500501003	钢制	100	100	6	50	50	12	3	1200	1800	根据要求
27888-02-00300300305	钢制	60	30	6	30	30	16	5	2600	850	根据要求
27888-02-00300300405	钢制	60	40	6	30	30	16	5	3650	1300	根据要求
27888-02-00300300605	钢制	60	60	6	30	30	16	5	5050	1950	根据要求
27888-02-00600600305	钢制	120	30	6	60	60	16	5	2750	1350	根据要求
27888-02-00600600405	钢制	120	40	6	60	60	16	5	3700	1400	根据要求
27888-02-00600600505	钢制	120	50	6	60	60	16	5	4850	2200	根据要求
27888-02-00600600605	钢制	120	60	6	60	60	16	5	5100	3000	根据要求
27888-02-00600600805	钢制	120	80	6	60	60	16	5	6800	4300	根据要求
27888-02-00800800805	钢制	160	80	6	80	80	16	5	6850	4200	根据要求
27888-02-00800800606	钢制	160	60	8	80	80	20	6	6100	2800	根据要求
27888-02-00800800806	钢制	160	80	8	80	80	20	6	9200	2800	根据要求
27888-02-01001000806	钢制	200	80	8	100	100	20	6	9250	4400	根据要求
27888-02-00800801008	钢制	160	100	8	80	80	24	8	9500	6000	根据要求
27888-02-01001001008	钢制	200	100	8	100	100	24	8	11100	5950	根据要求
27888-02-010010010010	钢制	200	100	13	100	100	33	10	14900	5300	根据要求
27888-02-10200200402	不锈钢 A2	40	40	6	20	20	10	2	750	250	根据要求
27888-02-10250250502	不锈钢 A2	50	50	6	25	25	10	2	900	550	根据要求
27888-02-10300300302	不锈钢 A2	60	30	6	30	30	10	2	550	200	根据要求
27888-02-10300300402	不锈钢 A2	60	40	6	30	30	10	2	700	400	根据要求
27888-02-10300300602	不锈钢 A2	60	60	6	30	30	10	2	1100	650	根据要求
27888-02-10400400302	不锈钢 A2	80	30	6	40	40	10	2	500	250	根据要求
27888-02-10400400402	不锈钢 A2	80	40	6	40	40	10	2	650	450	根据要求
27888-02-10400400602	不锈钢 A2	80	60	6	40	40	10	2	1200	700	根据要求
27888-02-10400400802	不锈钢 A2	80	80	6	40	40	10	2	1450	1050	根据要求
27888-02-10500501002	不锈钢 A2	100	100	6	50	50	10	2	2000	1300	根据要求
27888-02-10300300303	不锈钢 A2	60	30	6	30	30	12	3	700	1000	根据要求
27888-02-10300300403	不锈钢 A2	60	40	6	30	30	12	3	700	1000	根据要求
27888-02-10300300603	不锈钢 A2	60	60	6	30	30	12	3	1000	1500	根据要求
27888-02-10400400303	不锈钢 A2	80	30	6	40	40	12	3	700	600	根据要求
27888-02-10400400403	不锈钢 A2	80	40	6	40	40	12	3	700	800	根据要求
27888-02-10400400803	不锈钢 A2	80	80	6	40	40	12	3	1000	1500	根据要求
27888-02-10500501003	不锈钢 A2	100	100	6	50	50	12	3	1000	1500	根据要求
27888-02-10300300305	不锈钢 A2	60	30	6	30	30	16	5	2250	700	根据要求
27888-02-10300300405	不锈钢 A2	60	40	6	30	30	16	5	3150	1050	根据要求
27888-02-10300300605	不锈钢 A2	60	60	6	30	30	16	5	4350	1600	根据要求
27888-02-10600600305	不锈钢 A2	120	30	6	60	60	16	5	2350	1100	根据要求
27888-02-10600600405	不锈钢 A2	120	40	6	60	60	16	5	3200	1150	根据要求
27888-02-10600600505	不锈钢 A2	120	50	6	60	60	16	5	4150	1800	根据要求
27888-02-10600600605	不锈钢 A2	120	60	6	60	60	16	5	4400	2450	根据要求
27888-02-10600600805	不锈钢 A2	120	80	6	60	60	16	5	5850	3550	根据要求
27888-02-10800800805	不锈钢 A2	160	80	6	80	80	16	5	5900	3450	根据要求
27888-02-10800800606	不锈钢 A2	160	60	8	80	80	20	6	5250	2300	根据要求
27888-02-10800800806	不锈钢 A2	160	80	8	80	80	20	6	7900	2300	根据要求
27888-02-11001000806	不锈钢 A2	200	80	8	100	100	20	6	7950	3600	根据要求
27888-02-10800801008	不锈钢 A2	160	100	8	80	80	24	8	8150	4900	根据要求
27888-02-11001001008	不锈钢 A2	200	100	8	100	100	24	8	9550	4900	根据要求
27888-02-110010010010	不锈钢 A2	200	100	13	100	100	33	10	12800	4350	根据要求
