钢制或不锈钢制定位衬套 适用于状态传感器
03099-61

钢制或不锈钢制定位衬套 适用于状态传感器

返回

商品描述/产品说明

产品说明产品描述:定位衬套是螺栓形操作元件和锁定元件的安装点,它们可以安全准确地卡入其中。

状态传感器的定位衬套有一个夹紧螺母,用于将传感器 Ø3 连接到衬套上。
该传感器使其能够以电子方式查询螺栓是否在定位衬套中。
使用多个衬套,可确定操作元件或锁定元件位于其中哪个衬套中。
材料:钢制或不锈钢制定位衬套 1.4034。
黄铜夹紧螺母。
规格:定位衬套:
钢制,经硬化和氧化处理。
不锈钢,经硬化和抛光处理。

夹紧螺母镀镍。
提示:适用于保留件 03099。
夹紧螺母在供货时未组装。
夹紧螺母的最大紧固扭矩:1.2 Nm。
应用:定位衬套与状态传感器相结合,可实现与驱动相关的过程控制。此外,还可以确保操作元件或锁定元件处于所需位置。
例如,在调整包装机的格式中。
装配:传感器通过夹紧螺母固定在衬套上,并进行轴向调整。最终通过拧紧夹紧螺母将传感器固定到位。

装配说明中描述了详细程序。

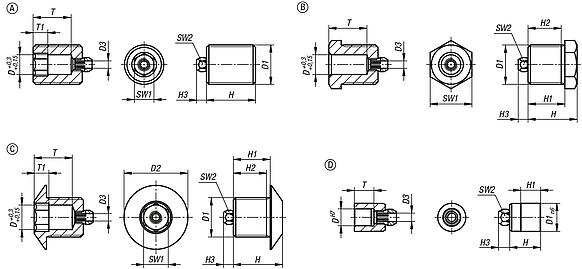

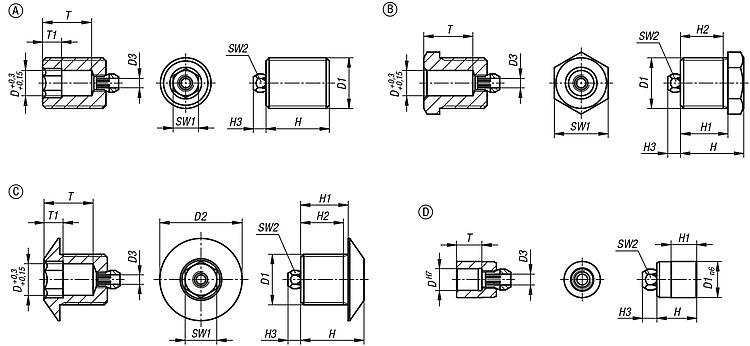

图纸提示:

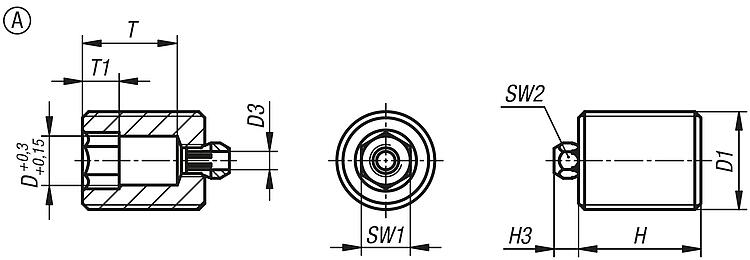

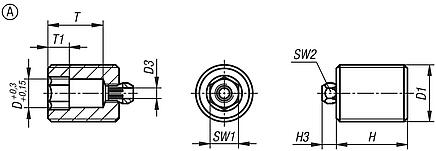

A型:贯穿螺纹
B型:带螺纹和套圈
C型:带螺纹和启动锥
D型:光滑
特点:
RoHS
下载此处为收集信息的 PDF:

查找 CAD 数据?请直接在产品列表中查找。
 Datasheet 03099-61 钢制或不锈钢制定位衬套 适用于状态传感器 574 kB
 装配说明 206 kB

图片(总概述)

钢制或不锈钢制定位衬套 适用于状态传感器

钢制或不锈钢制定位衬套,适用于状态传感器,A 型,连续螺纹

更多信息

图纸

钢制或不锈钢制定位衬套,适用于状态传感器,A 型,连续螺纹

商品选择/筛选

订货号类型形状类型主体
材料
D

D1D3HH3TT1SW1SW2CAD配件价格订购
03099-61-103101A贯穿螺纹钢制3M10x131247435 根据要求
03099-61-104101A贯穿螺纹钢制4M10x131247445 根据要求
03099-61-105121A贯穿螺纹钢制5M12x1,5315411455 根据要求
03099-61-106121A贯穿螺纹钢制6M12x1,5315411465 根据要求
03099-61-108161A贯穿螺纹钢制8M16x1,5320415,5685 根据要求
03099-61-110161A贯穿螺纹钢制10M16x1,5320415,56105 根据要求
03099-61-112201A贯穿螺纹钢制12M20x1,53254196125 根据要求
03099-61-116241A贯穿螺纹钢制16M24x23324258165 根据要求
03099-61-1103101A贯穿螺纹不锈钢3M10x131247435 根据要求
03099-61-1104101A贯穿螺纹不锈钢4M10x131247445 根据要求
03099-61-1105121A贯穿螺纹不锈钢5M12x1,5315411455 根据要求
03099-61-1106121A贯穿螺纹不锈钢6M12x1,5315411465 根据要求
03099-61-1108161A贯穿螺纹不锈钢8M16x1,5320415,5685 根据要求
03099-61-1110161A贯穿螺纹不锈钢10M16x1,5320415,56105 根据要求
03099-61-1112201A贯穿螺纹不锈钢12M20x1,53254196125 根据要求
03099-61-1116241A贯穿螺纹不锈钢16M24x23324258165 根据要求

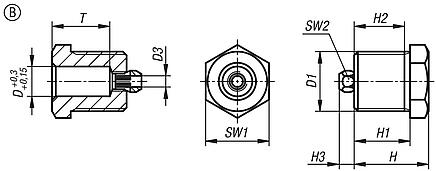

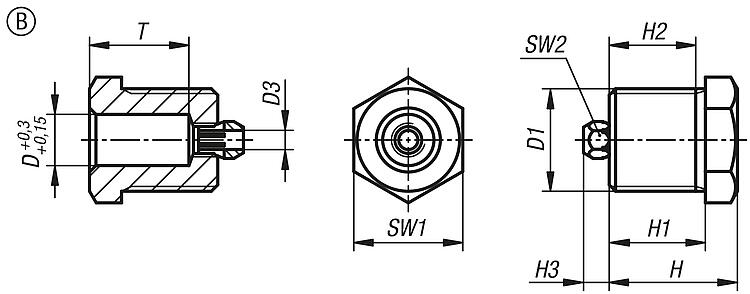

钢制或不锈钢制定位衬套,适用于状态传感器,B 型,带螺纹和轴环

更多信息

图纸

钢制或不锈钢制定位衬套,适用于状态传感器,B 型,带螺纹和轴环

商品选择/筛选

订货号类型形状类型主体
材料
D

D1D3HH1H2H3TSW1SW2CAD配件价格订购
03099-61-203101B带螺纹和套圈钢制3M10x13151210,547115 根据要求
03099-61-204101B带螺纹和套圈钢制4M10x13151210,547115 根据要求
03099-61-205121B带螺纹和套圈钢制5M12x1,53151210,5411135 根据要求
03099-61-206121B带螺纹和套圈钢制6M12x1,53151210,5411135 根据要求
03099-61-208161B带螺纹和套圈钢制8M16x1,53201513,5415,5175 根据要求
03099-61-210161B带螺纹和套圈钢制10M16x1,53201513,5415,5175 根据要求
03099-61-212201B带螺纹和套圈钢制12M20x1,53252018,5419225 根据要求
03099-61-216241B带螺纹和套圈钢制16M24x23322725,5425275 根据要求
03099-61-1203101B带螺纹和套圈不锈钢3M10x13151210,547115 根据要求
03099-61-1204101B带螺纹和套圈不锈钢4M10x13151210,547115 根据要求
03099-61-1205121B带螺纹和套圈不锈钢5M12x1,53151210,5411135 根据要求
03099-61-1206121B带螺纹和套圈不锈钢6M12x1,53151210,5411135 根据要求
03099-61-1208161B带螺纹和套圈不锈钢8M16x1,53201513,5415,5175 根据要求
03099-61-1210161B带螺纹和套圈不锈钢10M16x1,53201513,5415,5175 根据要求
03099-61-1212201B带螺纹和套圈不锈钢12M20x1,53252018,5419225 根据要求
03099-61-1216241B带螺纹和套圈不锈钢16M24x23322725,5425275 根据要求

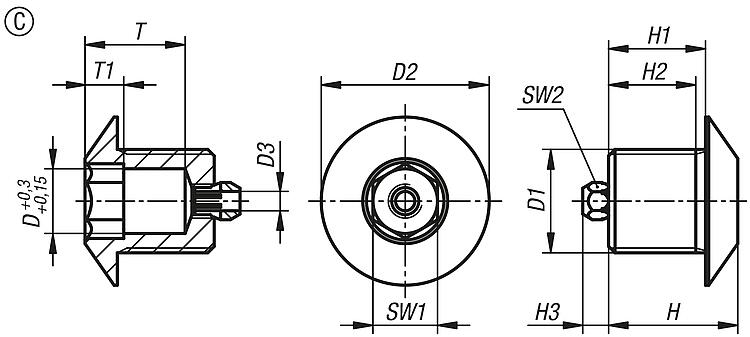

钢制或不锈钢制定位衬套,适用于状态传感器,C 型,带螺纹和启动锥

更多信息

图纸

钢制或不锈钢制定位衬套,适用于状态传感器,C 型,带螺纹和启动锥

商品选择/筛选

订货号类型形状类型主体
材料
D

D1D2D3HH1H2H3TSW1SW2CAD配件价格订购
03099-61-304121C带螺纹和启动锥钢制4M12x1,5193161210,541145 根据要求
03099-61-305121C带螺纹和启动锥钢制5M12x1,5193161210,541155 根据要求
03099-61-306121C带螺纹和启动锥钢制6M12x1,5193161210,541165 根据要求
03099-61-308161C带螺纹和启动锥钢制8M16x1,5263201513,5415,585 根据要求
03099-61-310161C带螺纹和启动锥钢制10M16x1,5263201513,5415,5105 根据要求
03099-61-1304121C带螺纹和启动锥不锈钢4M12x1,5193161210,541145 根据要求
03099-61-1305121C带螺纹和启动锥不锈钢5M12x1,5193161210,541155 根据要求
03099-61-1306121C带螺纹和启动锥不锈钢6M12x1,5193161210,541165 根据要求
03099-61-1308161C带螺纹和启动锥不锈钢8M16x1,5263201513,5415,585 根据要求
03099-61-1310161C带螺纹和启动锥不锈钢10M16x1,5263201513,5415,5105 根据要求

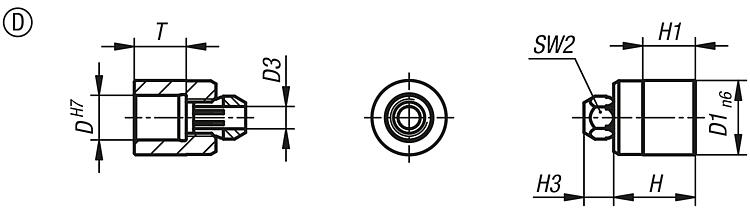

钢制或不锈钢制定位衬套,适用于状态传感器,D 型,光滑

更多信息

图纸

钢制或不锈钢制定位衬套,适用于状态传感器,D 型,光滑

商品选择/筛选

订货号类型形状类型主体
材料
D

D1D3HH1H3TSW2CAD配件价格订购
03099-61-403089D光滑钢制383106455 根据要求
03099-61-404089D光滑钢制483106455 根据要求
03099-61-405089D光滑钢制583106465 根据要求
03099-61-406109D光滑钢制6103117475 根据要求
03099-61-408139D光滑钢制813,53149,549,55 根据要求
03099-61-410179D光滑钢制101731611,5411,55 根据要求
03099-61-1403089D光滑不锈钢383106455 根据要求
03099-61-1404089D光滑不锈钢483106455 根据要求
03099-61-1405089D光滑不锈钢583106465 根据要求
03099-61-1406109D光滑不锈钢6103117475 根据要求
03099-61-1408139D光滑不锈钢813,53149,549,55 根据要求
03099-61-1410179D光滑不锈钢101731611,5411,55 根据要求
