03090-20钢制或不锈钢分度销，带塑料蘑菇头把手和状态传感器，有线 |
返回 |
|
|
产品说明产品描述：用锁紧柱塞可防止锁紧位置由于受横向力的作用而发生移动。只有在手动松开螺栓后，才能将其移动到另一个锁定位置。
如果要在较长时间内进行脱离并避免锁销回弹，则应使用 C 型或 D 型。
带有状态传感器的分度销能以电子方式记录工作状态并进一步加以处理。
材料：钢制规格：
易切削钢螺纹套筒和柱塞顶销。
不锈钢规格：
螺纹套筒 1.4305.
柱塞顶销经硬化处理 1.4034.
柱塞顶销未经硬化处理 1.4305.
热塑性塑料蘑菇头把手。 规格：钢制规格：
螺纹套筒经氧化处理。
锁销经过硬化、研磨和氧化处理。
不锈钢规格：
亮色螺纹套筒。
柱塞顶销经硬化并打磨处理，亮色。
柱塞顶销未经硬化并打磨处理，亮色。
黑灰色 RAL7021 热塑性塑料蘑菇头把手。提示：例如与机器控制器的有线连接，可通过集成传感器的连接线缆。
状态传感器在行程 S - 1 mm 处啮合时切换。
带有状态传感器的分度销不适合用于为人员提供安全保障。技术参数：感应式传感器：
输出电路：常开触点 (NO)
工作电压：6 - 30 V DC
工作电流：<100 mA
开关距离：1 mm
开关频率：<4000 Hz
防短路：有
反极性保护：有
保护级别：IP 67
连接方式：2 m 电缆 PVC
温度范围：-10° C - +70°C

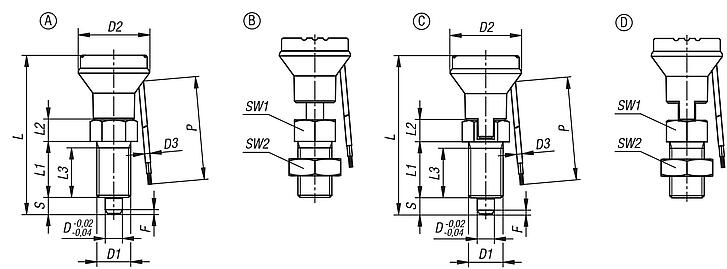

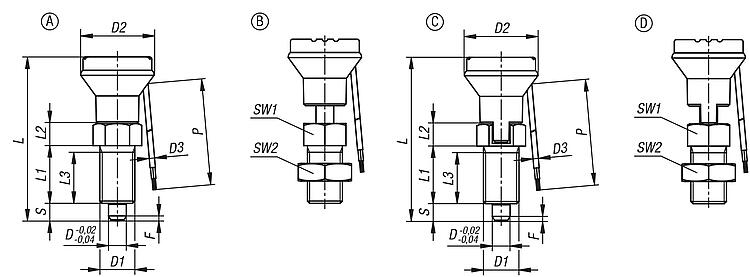

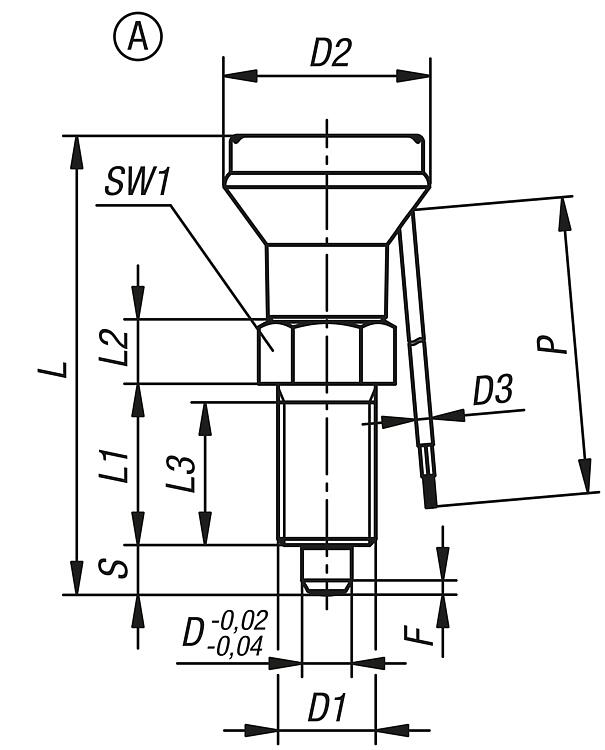

许可证：CE、c-UL-us、EAC应用：带状态传感器的分度销实现了一种依赖于操作的过程控制。此外可确保柱塞顶销处在所需的工作状态中。根据要求：特殊类型。安全：带有状态传感器的分度销不适合用于为人员提供安全保障。图纸提示：A型: 不带拔出锁槽, 不带锁紧螺母

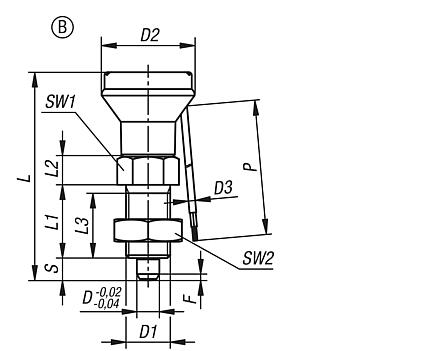

B型: 不带拔出锁槽, 带锁紧螺母

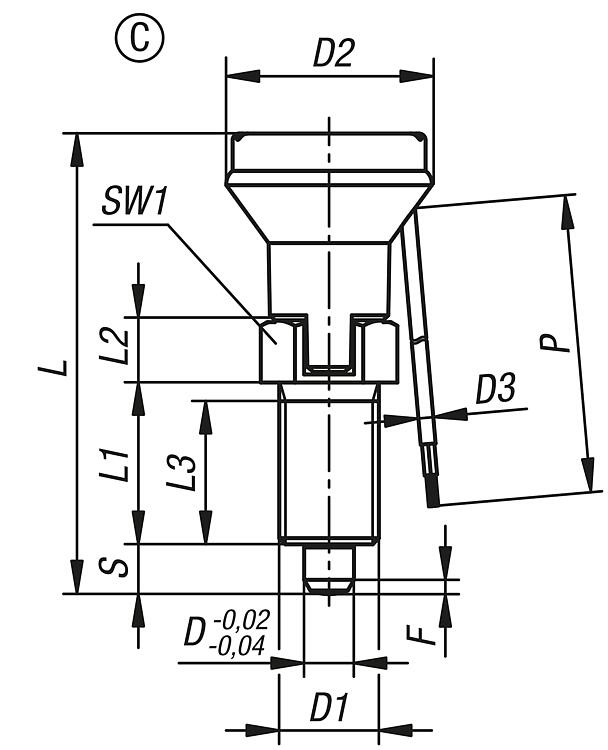

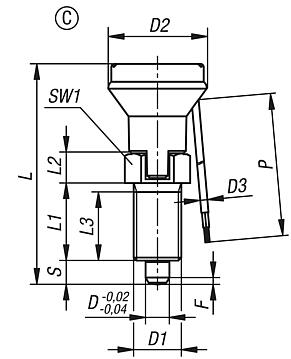

C型: 带拔出锁槽, 不带锁紧螺母

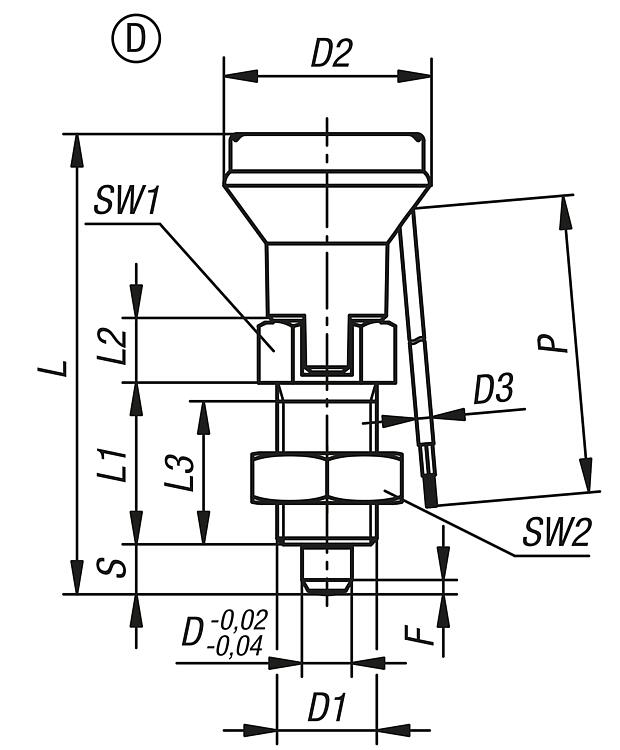

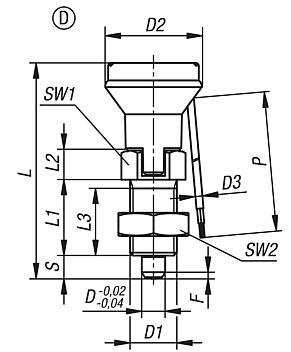

D型: 带拔出锁槽, 带锁紧螺母
P = 电缆长度
BN = 棕色
BK = 黑色
BU = 蓝色 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
钢制或不锈钢分度销，带塑料蘑菇头把手和状态传感器，有线 |
更多信息 |
| 订货号 | 类型 | 主体
材料 | 定位销 | D
| D1 | D2 | D3 | L | L1 | L2 | L3 | 行程
S | SW1 | Fx30° | P | 初始位置
弹簧弹力
F1 约 N | 终点位置
弹簧弹力
F2 约 N | CAD | 配件 | 价格 | 订购 |
|---|
| 03090-20-11051 | A | 钢制 | 经硬化处理 | 5 | M10x1 | 25 | 2,4 | 51 | 17 | 7 | 15 | 5 | 13 | 1,3 | 2000 | 5 | 12 |  | | 根据要求 | | | 03090-20-12061 | A | 钢制 | 经硬化处理 | 6 | M12x1,5 | 25 | 2,4 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 2000 | 6 | 14 | | | 根据要求 | | | 03090-20-13081 | A | 钢制 | 经硬化处理 | 8 | M16x1,5 | 33 | 2,4 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 2000 | 15 | 35 | | | 根据要求 | | | 03090-20-14101 | A | 钢制 | 经硬化处理 | 10 | M20x1,5 | 33 | 2,4 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 2000 | 15 | 34 | | | 根据要求 | | | 03090-20-14121 | A | 钢制 | 经硬化处理 | 12 | M20x1,5 | 33 | 2,4 | 84 | 28 | 14 | 25 | 12 | 22 | 2,8 | 2000 | 15 | 39 | | | 根据要求 | | | 03090-20-011051 | A | 不锈钢 | 经硬化处理 | 5 | M10x1 | 25 | 2,4 | 51 | 17 | 7 | 15 | 5 | 13 | 1,3 | 2000 | 5 | 12 | | | 根据要求 | | | 03090-20-012061 | A | 不锈钢 | 经硬化处理 | 6 | M12x1,5 | 25 | 2,4 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 2000 | 6 | 14 | | | 根据要求 | | | 03090-20-013081 | A | 不锈钢 | 经硬化处理 | 8 | M16x1,5 | 33 | 2,4 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 2000 | 15 | 35 | | | 根据要求 | | | 03090-20-014101 | A | 不锈钢 | 经硬化处理 | 10 | M20x1,5 | 33 | 2,4 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 2000 | 15 | 34 | | | 根据要求 | | | 03090-20-014121 | A | 不锈钢 | 经硬化处理 | 12 | M20x1,5 | 33 | 2,4 | 84 | 28 | 14 | 25 | 12 | 22 | 2,8 | 2000 | 15 | 39 | | | 根据要求 | | | 03090-20-111051 | A | 不锈钢 | 未硬化处理 | 5 | M10x1 | 25 | 2,4 | 51 | 17 | 7 | 15 | 5 | 13 | 1,3 | 2000 | 5 | 12 | | | 根据要求 | | | 03090-20-112061 | A | 不锈钢 | 未硬化处理 | 6 | M12x1,5 | 25 | 2,4 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 2000 | 6 | 14 | | | 根据要求 | | | 03090-20-113081 | A | 不锈钢 | 未硬化处理 | 8 | M16x1,5 | 33 | 2,4 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 2000 | 15 | 35 | | | 根据要求 | | | 03090-20-114101 | A | 不锈钢 | 未硬化处理 | 10 | M20x1,5 | 33 | 2,4 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 2000 | 15 | 34 | | | 根据要求 | | | 03090-20-114121 | A | 不锈钢 | 未硬化处理 | 12 | M20x1,5 | 33 | 2,4 | 84 | 28 | 14 | 25 | 12 | 22 | 2,8 | 2000 | 15 | 39 | | | 根据要求 | |
|
钢制或不锈钢分度销，带塑料蘑菇头把手和状态传感器，有线和锁紧螺母 |
更多信息 |
| 订货号 | 类型 | 主体
材料 | 定位销 | D
| D1 | D2 | D3 | L | L1 | L2 | L3 | 行程
S | SW1 | SW2 | Fx30° | P | 初始位置
弹簧弹力
F1 约 N | 终点位置
弹簧弹力
F2 约 N | CAD | 配件 | 价格 | 订购 |
|---|
| 03090-20-21051 | B | 钢制 | 经硬化处理 | 5 | M10x1 | 25 | 2,4 | 51 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 2000 | 5 | 12 | | | 根据要求 | | | 03090-20-22061 | B | 钢制 | 经硬化处理 | 6 | M12x1,5 | 25 | 2,4 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 2000 | 6 | 14 | | | 根据要求 | | | 03090-20-23081 | B | 钢制 | 经硬化处理 | 8 | M16x1,5 | 33 | 2,4 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 2000 | 15 | 35 | | | 根据要求 | | | 03090-20-24101 | B | 钢制 | 经硬化处理 | 10 | M20x1,5 | 33 | 2,4 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 2000 | 15 | 34 | | | 根据要求 | | | 03090-20-24121 | B | 钢制 | 经硬化处理 | 12 | M20x1,5 | 33 | 2,4 | 84 | 28 | 14 | 25 | 12 | 22 | 30 | 2,8 | 2000 | 15 | 39 | | | 根据要求 | | | 03090-20-021051 | B | 不锈钢 | 经硬化处理 | 5 | M10x1 | 25 | 2,4 | 51 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 2000 | 5 | 12 | | | 根据要求 | | | 03090-20-022061 | B | 不锈钢 | 经硬化处理 | 6 | M12x1,5 | 25 | 2,4 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 2000 | 6 | 14 | | | 根据要求 | | | 03090-20-023081 | B | 不锈钢 | 经硬化处理 | 8 | M16x1,5 | 33 | 2,4 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 2000 | 15 | 35 | | | 根据要求 | | | 03090-20-024101 | B | 不锈钢 | 经硬化处理 | 10 | M20x1,5 | 33 | 2,4 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 2000 | 15 | 34 | | | 根据要求 | | | 03090-20-024121 | B | 不锈钢 | 经硬化处理 | 12 | M20x1,5 | 33 | 2,4 | 84 | 28 | 14 | 25 | 12 | 22 | 30 | 2,8 | 2000 | 15 | 39 | | | 根据要求 | | | 03090-20-121051 | B | 不锈钢 | 未硬化处理 | 5 | M10x1 | 25 | 2,4 | 51 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 2000 | 5 | 12 | | | 根据要求 | | | 03090-20-122061 | B | 不锈钢 | 未硬化处理 | 6 | M12x1,5 | 25 | 2,4 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 2000 | 6 | 14 | | | 根据要求 | | | 03090-20-123081 | B | 不锈钢 | 未硬化处理 | 8 | M16x1,5 | 33 | 2,4 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 2000 | 15 | 35 | | | 根据要求 | | | 03090-20-124101 | B | 不锈钢 | 未硬化处理 | 10 | M20x1,5 | 33 | 2,4 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 2000 | 15 | 34 | | | 根据要求 | | | 03090-20-124121 | B | 不锈钢 | 未硬化处理 | 12 | M20x1,5 | 33 | 2,4 | 84 | 28 | 14 | 25 | 12 | 22 | 30 | 2,8 | 2000 | 15 | 39 | | | 根据要求 | |
|
钢制或不锈钢分度销，带塑料蘑菇头把手和状态传感器，有线和拔出锁槽 |
更多信息 |
| 订货号 | 类型 | 主体
材料 | 定位销 | D
| D1 | D2 | D3 | L | L1 | L2 | L3 | 行程
S | SW1 | Fx30° | P | 初始位置
弹簧弹力
F1 约 N | 终点位置
弹簧弹力
F2 约 N | CAD | 配件 | 价格 | 订购 |
|---|
| 03090-20-31051 | C | 钢制 | 经硬化处理 | 5 | M10x1 | 25 | 2,4 | 51 | 17 | 7 | 15 | 5 | 13 | 1,3 | 2000 | 5 | 12 | | | 根据要求 | | | 03090-20-32061 | C | 钢制 | 经硬化处理 | 6 | M12x1,5 | 25 | 2,4 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 2000 | 6 | 14 | | | 根据要求 | | | 03090-20-33081 | C | 钢制 | 经硬化处理 | 8 | M16x1,5 | 33 | 2,4 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 2000 | 15 | 35 | | | 根据要求 | | | 03090-20-34101 | C | 钢制 | 经硬化处理 | 10 | M20x1,5 | 33 | 2,4 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 2000 | 15 | 34 | | | 根据要求 | | | 03090-20-34121 | C | 钢制 | 经硬化处理 | 12 | M20x1,5 | 33 | 2,4 | 84 | 28 | 14 | 25 | 12 | 22 | 2,8 | 2000 | 15 | 39 | | | 根据要求 | | | 03090-20-031051 | C | 不锈钢 | 经硬化处理 | 5 | M10x1 | 25 | 2,4 | 51 | 17 | 7 | 15 | 5 | 13 | 1,3 | 2000 | 5 | 12 | | | 根据要求 | | | 03090-20-032061 | C | 不锈钢 | 经硬化处理 | 6 | M12x1,5 | 25 | 2,4 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 2000 | 6 | 14 | | | 根据要求 | | | 03090-20-033081 | C | 不锈钢 | 经硬化处理 | 8 | M16x1,5 | 33 | 2,4 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 2000 | 15 | 35 | | | 根据要求 | | | 03090-20-034101 | C | 不锈钢 | 经硬化处理 | 10 | M20x1,5 | 33 | 2,4 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 2000 | 15 | 34 | | | 根据要求 | | | 03090-20-034121 | C | 不锈钢 | 经硬化处理 | 12 | M20x1,5 | 33 | 2,4 | 84 | 28 | 14 | 25 | 12 | 22 | 2,8 | 2000 | 15 | 39 | | | 根据要求 | | | 03090-20-132061 | C | 不锈钢 | 未硬化处理 | 6 | M12x1,5 | 25 | 2,4 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 2000 | 6 | 14 | | | 根据要求 | | | 03090-20-131051 | C | 不锈钢 | 未硬化处理 | 5 | M10x1 | 25 | 2,4 | 51 | 17 | 7 | 15 | 5 | 13 | 1,3 | 2000 | 5 | 12 | | | 根据要求 | | | 03090-20-133081 | C | 不锈钢 | 未硬化处理 | 8 | M16x1,5 | 33 | 2,4 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 2000 | 15 | 35 | | | 根据要求 | | | 03090-20-134101 | C | 不锈钢 | 未硬化处理 | 10 | M20x1,5 | 33 | 2,4 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 2000 | 15 | 34 | | | 根据要求 | | | 03090-20-134121 | C | 不锈钢 | 未硬化处理 | 12 | M20x1,5 | 33 | 2,4 | 84 | 28 | 14 | 25 | 12 | 22 | 2,8 | 2000 | 15 | 39 | | | 根据要求 | |
|
钢制或不锈钢分度销，带塑料蘑菇头把手和状态传感器，有线、拔出锁槽和锁紧螺母 |
更多信息 |
| 订货号 | 类型 | 主体
材料 | 定位销 | D
| D1 | D2 | D3 | L | L1 | L2 | L3 | 行程
S | SW1 | SW2 | Fx30° | P | 初始位置
弹簧弹力
F1 约 N | 终点位置
弹簧弹力
F2 约 N | CAD | 配件 | 价格 | 订购 |
|---|
| 03090-20-41051 | D | 钢制 | 经硬化处理 | 5 | M10x1 | 25 | 2,4 | 51 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 2000 | 5 | 12 | | | 根据要求 | | | 03090-20-42061 | D | 钢制 | 经硬化处理 | 6 | M12x1,5 | 25 | 2,4 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 2000 | 6 | 14 | | | 根据要求 | | | 03090-20-43081 | D | 钢制 | 经硬化处理 | 8 | M16x1,5 | 33 | 2,4 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 2000 | 15 | 35 | | | 根据要求 | | | 03090-20-44101 | D | 钢制 | 经硬化处理 | 10 | M20x1,5 | 33 | 2,4 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 2000 | 15 | 34 | | | 根据要求 | | | 03090-20-44121 | D | 钢制 | 经硬化处理 | 12 | M20x1,5 | 33 | 2,4 | 84 | 28 | 14 | 25 | 12 | 22 | 30 | 2,8 | 2000 | 15 | 39 | | | 根据要求 | | | 03090-20-041051 | D | 不锈钢 | 经硬化处理 | 5 | M10x1 | 25 | 2,4 | 51 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 2000 | 5 | 12 | | | 根据要求 | | | 03090-20-042061 | D | 不锈钢 | 经硬化处理 | 6 | M12x1,5 | 25 | 2,4 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 2000 | 6 | 14 | | | 根据要求 | | | 03090-20-043081 | D | 不锈钢 | 经硬化处理 | 8 | M16x1,5 | 33 | 2,4 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 2000 | 15 | 35 | | | 根据要求 | | | 03090-20-044101 | D | 不锈钢 | 经硬化处理 | 10 | M20x1,5 | 33 | 2,4 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 2000 | 15 | 34 | | | 根据要求 | | | 03090-20-044121 | D | 不锈钢 | 经硬化处理 | 12 | M20x1,5 | 33 | 2,4 | 84 | 28 | 14 | 25 | 12 | 22 | 30 | 2,8 | 2000 | 15 | 39 | | | 根据要求 | | | 03090-20-142061 | D | 不锈钢 | 未硬化处理 | 6 | M12x1,5 | 25 | 2,4 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 2000 | 6 | 14 | | | 根据要求 | | | 03090-20-141051 | D | 不锈钢 | 未硬化处理 | 5 | M10x1 | 25 | 2,4 | 51 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 2000 | 5 | 12 | | | 根据要求 | | | 03090-20-143081 | D | 不锈钢 | 未硬化处理 | 8 | M16x1,5 | 33 | 2,4 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 2000 | 15 | 35 | | | 根据要求 | | | 03090-20-144101 | D | 不锈钢 | 未硬化处理 | 10 | M20x1,5 | 33 | 2,4 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 2000 | 15 | 34 | | | 根据要求 | | | 03090-20-144121 | D | 不锈钢 | 未硬化处理 | 12 | M20x1,5 | 33 | 2,4 | 84 | 28 | 14 | 25 | 12 | 22 | 30 | 2,8 | 2000 | 15 | 39 | | | 根据要求 | |
|
|
|
