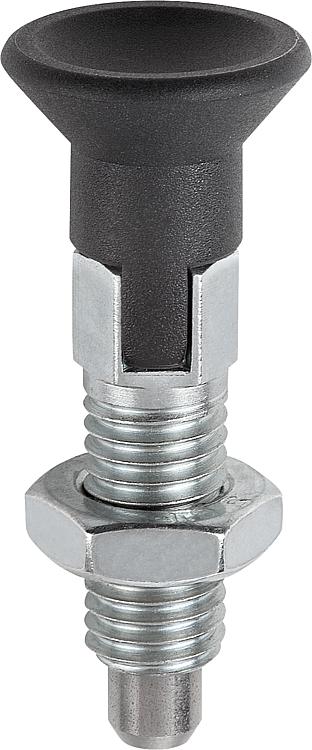

        ECO 钢制或不锈钢锁紧柱塞，带塑料蘑菇头把手
        ECO 钢制或不锈钢锁紧柱塞，带塑料蘑菇头把手、拔出锁槽和锁紧螺母

商品描述/产品说明

产品说明材料：

钢制规格：
易切削钢螺纹套筒和柱塞顶销。
锁销 1.4305.

不锈钢规格：
螺纹套筒和锁销 1.4305.

热塑性塑料孔眼把手。

规格：钢制规格：
螺纹套筒，蓝色钝化处理。
未经硬化处理顶销，亮色。

不锈钢规格：
亮色螺纹套筒。
未经硬化处理顶销，亮色。

黑灰色 RAL7021 蘑菇头把手。提示：在安装过程中，必须遵守规定的最大拧紧扭矩。根据要求：特殊类型。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03089_D ECO 钢制或不锈钢锁紧柱塞，带塑料蘑菇头把手、拔出锁槽和锁紧螺母

206 kB

图纸

商品选择/筛选

订货号	类型	主体材料	D	D1	D2	L	L1	L2	L3	行程 S	SW1	SW2	Fx30°	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N	锁紧扭矩 max. Nm	价格
03089-04903060	D	钢制	3	M6	14	31,5	12	5	10	3,5	6	10	0,8	4	10	2	根据要求
03089-04004060	D	钢制	4	M6	14	36	15	6	13	4	6	10	1	6	12	2	根据要求
03089-04004080	D	钢制	4	M8	14	36	15	6	13	4	8	13	1	6	12	7	根据要求
03089-04105080	D	钢制	5	M8	14	40	17	7	15	5	8	13	1,3	6	12	7	根据要求
03089-04105100	D	钢制	5	M10	18	42,5	17	7	15	5	10	17	1,3	6	12	15	根据要求
03089-04206100	D	钢制	6	M10	18	47,5	20	8	17	6	10	17	1,8	8	15	15	根据要求
03089-04206120	D	钢制	6	M12	25	51,7	20	8	17	6	12	19	1,8	8	15	20	根据要求
03089-04308120	D	钢制	8	M12	25	61,7	26	10	23	8	12	19	2,3	8	19	20	根据要求
03089-14903060	D	不锈钢	3	M6	14	31,5	12	5	10	3,5	6	10	0,8	4	10	2	根据要求
03089-14004060	D	不锈钢	4	M6	14	36	15	6	13	4	6	10	1	6	12	2	根据要求
03089-14004080	D	不锈钢	4	M8	14	36	15	6	13	4	8	13	1	6	12	7	根据要求
03089-14105080	D	不锈钢	5	M8	14	40	17	7	15	5	8	13	1,3	6	12	7	根据要求
03089-14105100	D	不锈钢	5	M10	18	42,5	17	7	15	5	10	17	1,3	6	12	15	根据要求
03089-14206100	D	不锈钢	6	M10	18	47,5	20	8	17	6	10	17	1,8	8	15	15	根据要求
03089-14206120	D	不锈钢	6	M12	25	51,7	20	8	17	6	12	19	1,8	8	15	20	根据要求
03089-14308120	D	不锈钢	8	M12	25	61,7	26	10	23	8	12	19	2,3	8	19	20	根据要求
03089-04903061	D	钢制	3	M6x0,75	14	31,5	12	5	10	3,5	6	10	0,8	4	10	2	根据要求
03089-04004061	D	钢制	4	M6x0,75	14	36	15	6	13	4	6	10	1	6	12	2	根据要求
03089-04004081	D	钢制	4	M8x1	14	36	15	6	13	4	8	13	1	6	12	7	根据要求
03089-04105081	D	钢制	5	M8x1	14	40	17	7	15	5	8	13	1,3	6	12	7	根据要求
03089-04105101	D	钢制	5	M10x1	18	42,5	17	7	15	5	10	17	1,3	6	12	15	根据要求
03089-04206101	D	钢制	6	M10x1	18	47,5	20	8	17	6	10	17	1,8	8	15	15	根据要求
03089-04206121	D	钢制	6	M12x1,5	25	51,7	20	8	17	6	12	19	1,8	8	15	20	根据要求
03089-04308121	D	钢制	8	M12x1,5	25	61,7	26	10	23	8	12	19	2,3	8	19	20	根据要求
03089-14903061	D	不锈钢	3	M6x0,75	14	31,5	12	5	10	3,5	6	10	0,8	4	10	2	根据要求
03089-14004061	D	不锈钢	4	M6x0,75	14	36	15	6	13	4	6	10	1	6	12	2	根据要求
03089-14004081	D	不锈钢	4	M8x1	14	36	15	6	13	4	8	13	1	6	12	7	根据要求
03089-14105081	D	不锈钢	5	M8x1	14	40	17	7	15	5	8	13	1,3	6	12	7	根据要求
03089-14105101	D	不锈钢	5	M10x1	18	42,5	17	7	15	5	10	17	1,3	6	12	15	根据要求
03089-14206101	D	不锈钢	6	M10x1	18	47,5	20	8	17	6	10	17	1,8	8	15	15	根据要求
03089-14206121	D	不锈钢	6	M12x1,5	25	51,7	20	8	17	6	12	19	1,8	8	15	20	根据要求
03089-14308121	D	不锈钢	8	M12x1,5	25	61,7	26	10	23	8	12	19	2,3	8	19	20	根据要求
