03191-91不锈钢重型快锁插销,可伸缩,带旋转驱动器和不锈钢旋转头 |
返回 |
|
|
产品说明材料:不锈钢 1.4305 外壳。
钢制螺栓。
不锈钢旋钮 1.4301。规格:光亮不锈钢。 镀镍钢。提示:随供了 M2 或 M3 不锈钢固定螺栓。 安装方式 1,用于板厚 6 mm。 安装方式 2,用于板厚 > 6 至 20 mm。

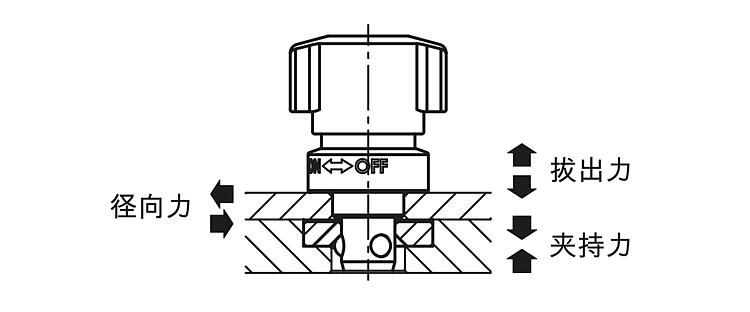

如果超过夹持力,则板与板之间会产生 0.1 mm 以上的间隙。 使用说明:确保旋钮处于“OFF”档位,且螺栓缩回。 将快锁插销滑动或放置在固定衬套上。将旋钮向下按并拧到档位“ON”上。完全夹紧时会听到一声咔嗒。附件:快锁插销的钢制固定衬套 03191-95。图纸提示:特点: 下载此处为收集信息的 PDF:
查找 CAD 数据?请直接在产品列表中查找。
|
订货号 | 类型 2 | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | H | H1 | H2 | L1 | L2 | M | T | T1 | T2 | CAD | 配件 | 价格 | 订购 |
---|
03191-91-11218 | 钢制销钉 | 16 | 12 | 27 | 35 | 23 | 16 | 28 | 4,4 | 2,4 | 52 | 10 | 35 | 5,5 | 17,5 | M02X4 | 6 | 6-16 | 2,5 |  | | 根据要求 | | 03191-91-11622 | 钢制销钉 | 20 | 16 | 36 | 50 | 30 | 20 | 37 | 6,5 | 3,4 | 66 | 14 | 44 | 5,5 | 21,5 | M03X6 | 6 | 6-20 | 2,5 |  | | 根据要求 | |
订货号 | 类型 2 | 径向力 kN | 夹紧力 N | 拔出力 F kN | 夹持力 N | 工作温度 | CAD | 配件 | 价格 | 订购 |
---|
03191-91-11218 | 钢制销钉 | 10 | 1000 | 4 | 2500 | ≤180 °C |  | | 根据要求 | | 03191-91-11622 | 钢制销钉 | 15 | 2000 | 8 | 5000 | ≤180 °C |  | | 根据要求 | |
订货号 | 名称 | 类型 1 | 类型 2 | 形状类型 | CAD | 配件 | 价格 | 订购 |
---|
03191-91-11218 | 快锁插销 | 重型 | 钢制销钉 | - |  | | 根据要求 | | 03191-91-11622 | 快锁插销 | 重型 | 钢制销钉 | - |  | | 根据要求 | |
|
|
