不锈钢法兰盘定位夹具，气动

03161-16

不锈钢法兰盘定位夹具，气动

产品
- 产品概览
  - 灵活的标准件系统
    - 弹簧柱塞、分度销、挡块、定心和定位元件、固定装置、型槽螺母
      - 定位销，定位系统
        不锈钢法兰盘定位夹具，气动

商品描述/产品说明

产品说明产品描述：通过压缩空气夹紧。如果脱落，将继续通过弹簧夹紧。
通过压缩空气松开定位夹具，必须克服 6 N 的弹簧弹力。材料：不锈钢制主体。
NBR 制密封件。规格：不锈钢亮色。订购须知：用于底座固定的圆柱头螺丝 M3x28 在供货范围内。

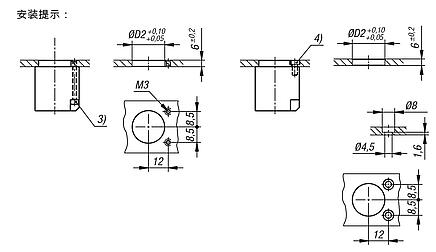

用于顶部固定的圆柱头螺丝 M4 不在供货范围内。提示：适用于板厚度为 6 mm 的安装尺寸。
规定的夹紧力和保持力与 0.5 Mpa 的工作压力有关。
使用多个定位装置时，不应超过 ±0.1 mm 的距离公差。
重复精度为 ± 0.2 mm。
附件：夹紧销 03192-25。图纸提示：

1) 连接”夹紧“
2) 连接”松开“
3) 圆柱头螺丝 M3
4) 圆柱头螺丝 M4
5) 夹紧螺栓
6) 定位夹具

特点：

不锈钢

RoHS

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03161-16 不锈钢法兰盘定位夹具，气动

图纸

不锈钢法兰盘定位夹具，气动

不锈钢法兰盘定位夹具，气动

商品选择/筛选

订货号	B	B1	B2	B3	B4	D	D1	D2	D3	D4	D5	H	H1	H2	CAD	配件	价格	订购
03161-16-0618	23	17	4	4	6	6	M4	18	M3	M3	3,3	5,5	23	26,5			根据要求

订货号	H3	H4	H5	L	L1	L2	L3	工作压力 MPa	F=夹持力 N （气动夹紧）	F1=夹持力 N (弹簧夹紧)	夹持力 N	CAD	配件	价格	订购
03161-16-0618	8	11	8	27,5	16	12	7	0,3 - 0,7	40	6	100			根据要求
