商品描述/产品说明

产品说明产品描述:初始状态下,通过弹簧将 A 型夹紧。通过压缩空气松开定位柱。

初始状态下,松开 B 型。通过压缩空气夹紧定位柱。
材料:不锈钢制主体。
NBR 制密封件。

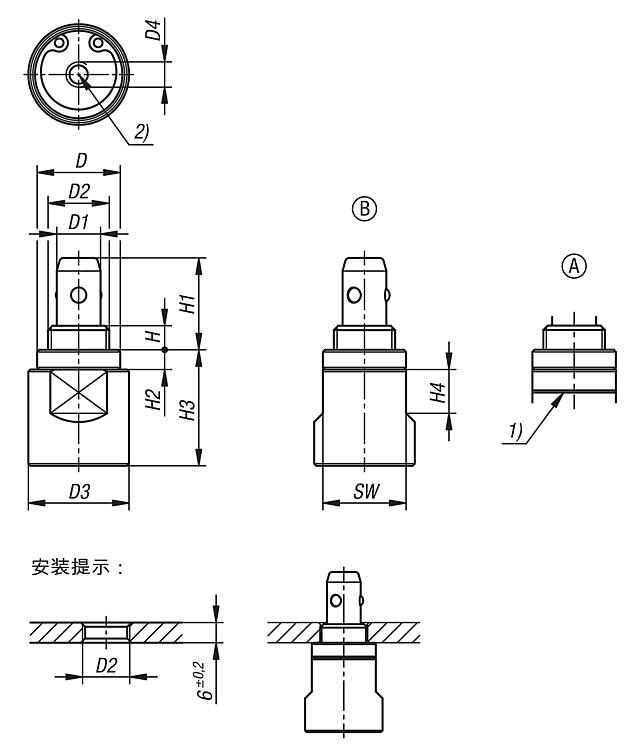

规格:不锈钢 亮色。订购须知:通过特征曲线标记 A 型。提示:规定的夹紧力和夹持力与 0.5 Mpa 的工作压力有关。装配:板厚度为 6 mm 的安装尺寸。附件:03161-11 不锈钢制固定衬套。图纸提示:
1) 特征曲线 A 型
2) 气动连接
3) 定位柱固定衬套
4) 定位柱 A 型
5) 定位柱 B 型
特点:
RoHS不锈钢
下载此处为收集信息的 PDF:

查找 CAD 数据?请直接在产品列表中查找。
 Datasheet 03161-10 不锈钢定位柱,气动 426 kB

图纸

不锈钢定位柱,气动

商品选择/筛选

订货号类型形状类型D

D1D2D3D4HH1H2H3H4SW工作压力
MPa
F
N
夹持力
N
CAD配件价格订购
03161-10-10140A弹簧夹紧1910M14x123M55,5214,526,510190,3 - 0,750150 根据要求
03161-10-10141B气动夹紧1910M14x123M55,5214,526,510190,3 - 0,7150300 根据要求
