        Alavanca de aperto de plástico, com rosca macho e anel dentado de zinco, inserto roscado de aço inoxidável, pol.

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Cabo da alavanca em plástico reforçado com fibra de vidro e anel dentado de Zamak.
Peças de aço em aço inoxidável, 1.4305.

Versão:Peças de aço com superfície sem tratamento.Indicação para encomenda:a partir de 70 mm de comprimento dos parafusos estas são fabricadas com 60 mm de comprimento.Sob consulta:Outros tipos de roscas macho, comprimentos de parafusos, bem como versões especiais.
A medida “H1” pode ser fornecida em outros comprimentos, mediante pagamento de uma taxa adicional.Indicação de desenho:

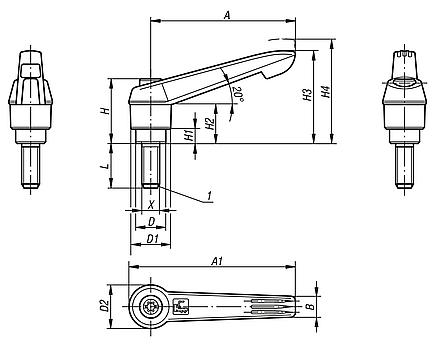

1) Ponta cônica DIN EN ISO 4753

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 06611 inch Alavanca de aperto de plástico, com rosca macho e anel dentado de zinco, inserto roscado de aço inoxidável, pol.

629 kB

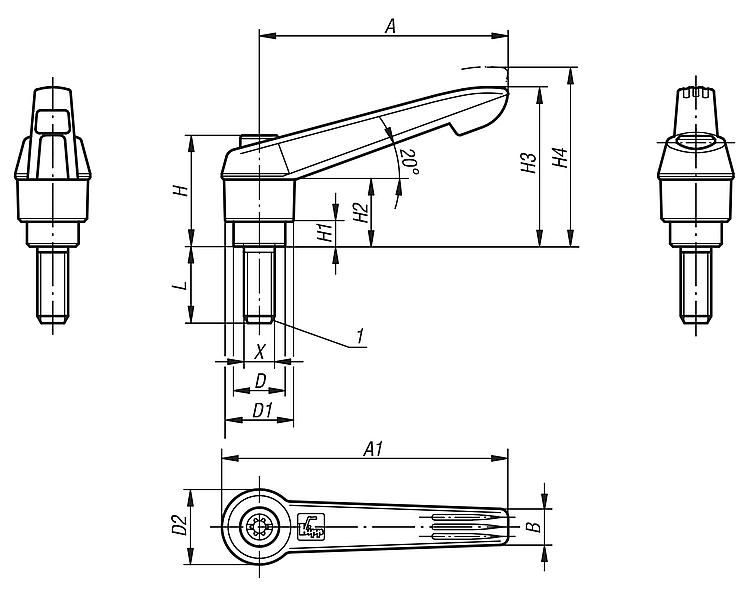

Desenhos

Visão geral de artigos (reduzida)

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Tamanho	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Quant. de dentes	L
06611-1A0ΔX	1	10-24	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	15/20/25
06611-1A1ΔX	1	10-32	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	15/20/25
06611-1A2ΔX	1	1/4-20	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	10/15/20/25/30/40/50
06611-2A2ΔX	2	1/4-20	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	15/20/25/30/40/50/60
06611-2A3ΔX	2	5/16-18	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	15/20/25/30/40/50/60
06611-2A4ΔX	2	3/8-16	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	20/25/30/40/50/60
06611-3A3ΔX	3	5/16-18	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	20/25/30/40/50/60
06611-3A4ΔX	3	3/8-16	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	20/25/30/40/50/60
06611-4A5ΔX	4	1/2-13	19	25,5	27,5	43	10	26	61	66	95	109	13	24	25/30/40/50/60
06611-5A6ΔX	5	5/8-11	23	30	32,5	49	12	33	72	77	110	126	15,5	26	30/40/50/60
