        Alavancas de fixação planas com rosca macho, medida em polegadas

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Peças de aço com classe de resistência 5.8.
Botão esférico de plástico preto.Versão:peça brunida.Indicação:Nos artigos com medidas em polegadas, a forma X foi determinada em polegadas, todas as outras formas permanecem em mm.Sob consulta:Outros tipos de roscas macho, comprimentos de parafusos e versões especiais.
As medidas “H1” e “A” podem ser fornecidas em outros comprimentos, mediante pagamento de uma taxa adicional. Indicação de desenho:

1) Ponta cônica DIN EN ISO 4753

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 06400 inch Alavancas de fixação planas com rosca macho, medida em polegadas

246 kB

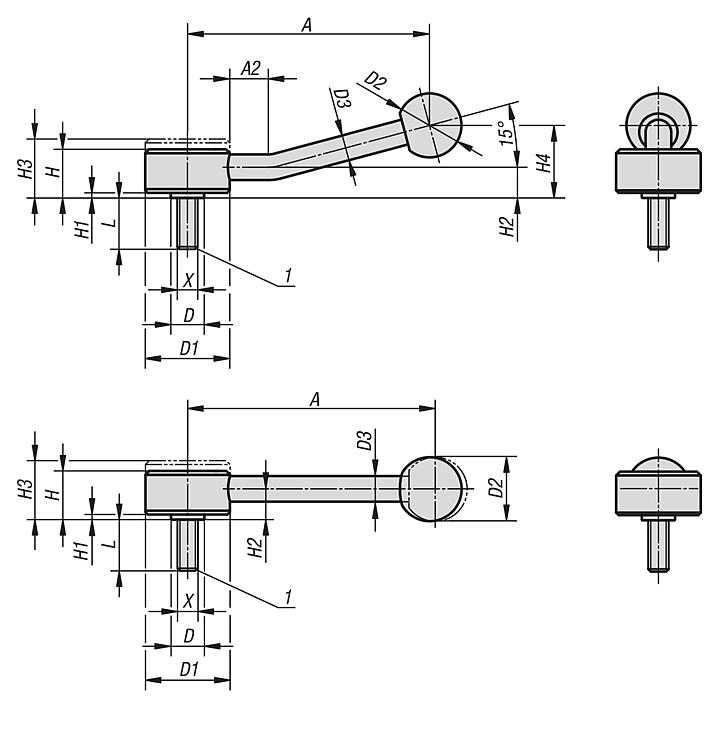

Desenhos (visão geral)

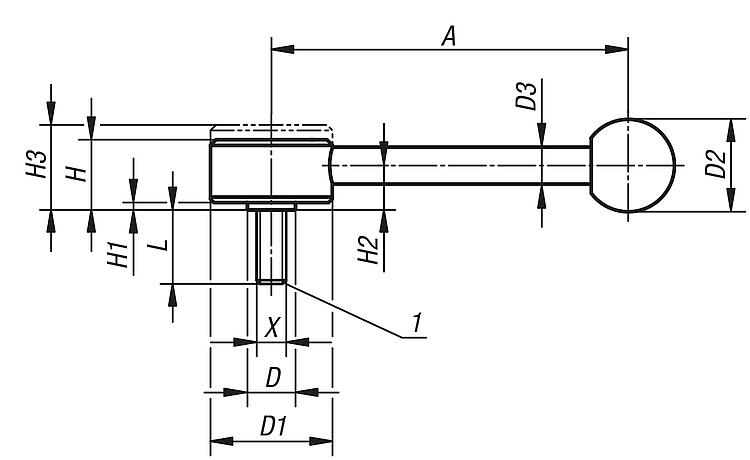

Alavancas de fixação planas com rosca macho, 0 grau, media em polegadas

mais informações

Desenhos

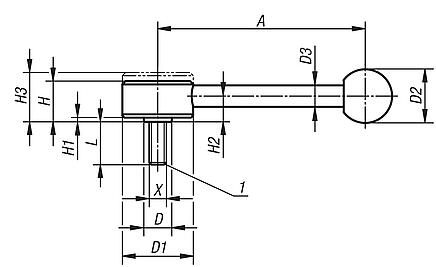

Alavancas de fixação planas com rosca macho, 0 grau, media em polegadas

Visão geral de artigos (reduzida)

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	X	A=Comprimento do cabo	D	D1	D2	D3	H	H1	H2	H3	L	Quantidade de dentes
06400-1A31X	0°	5/16-18	102	13,5	33	25	10	19	2	12	23	20/25/30/40/50/60	20
06400-1A41X	0°	3/8-16	102	13,5	33	25	10	19	2	12	23	20/25/30/40/50/60	20
06400-2A41X	0°	3/8-16	131	19	41	30	12	22	2	13,5	26	20/25/30/40/50/60	24
06400-2A51X	0°	1/2-13	131	19	41	30	12	22	2	13,5	26	20/25/30/40/50/60	24
06400-3A51X	0°	1/2-13	148	23	45	37	14	28	2	17	33	20/25/30/40/50/60	26
06400-3A61X	0°	5/8-11	148	23	45	37	14	28	2	17	33	20/25/30/40/50/60	26

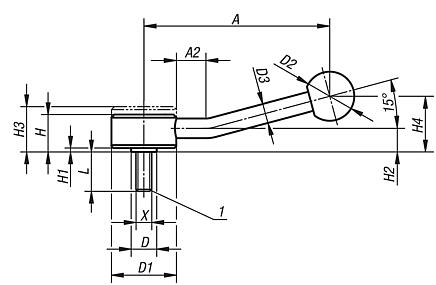

Alavancas de fixação planas com rosca macho, 15 graus, media em polegadas

mais informações

Desenhos

Alavancas de fixação planas com rosca macho, 15 graus, media em polegadas

Visão geral de artigos (reduzida)

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	X	A=Comprimento do cabo	A2	D	D1	D2	D3	H	H1	H2	H3	H4	Quantidade de dentes	L
06400-1A32X	15°	5/16-18	100	15	13,5	33	25	10	19	2	12	23	29	20	20/25/30/40/50/60
06400-1A42X	15°	3/8-16	100	15	13,5	33	25	10	19	2	12	23	29	20	20/25/30/40/50/60
06400-2A42X	15°	3/8-16	127	15	19	41	30	12	22	2	13,5	26	38	24	20/25/30/40/50/60
06400-2A52X	15°	1/2-13	127	15	19	41	30	12	22	2	13,5	26	38	24	20/25/30/40/50/60
06400-3A52X	15°	1/2-13	145	15	23	45	37	14	28	2	17	33	48	26	20/25/30/40/50/60
06400-3A62X	15°	5/8-11	145	15	23	45	37	14	28	2	17	33	48	26	20/25/30/40/50/60
