        Alavanca de aperto em zamak com rosca macho, preto e prata, inserto roscado em aço inoxidável, pol.

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Cabo da alavanca em Zamak, de acordo com a norma DIN EN 12844.
Peças de aço em aço inoxidável 1.4305.

Versão:Cabo da alavanca com revestimento plástico.
Aço inoxidável com superfície sem tratamento.Indicação para encomenda:a partir de 70 mm de comprimento dos parafusos estas são fabricadas com 60 mm de comprimento.Indicação:Fornecidos em série:
Preto acetinado, prata metálico.

Sob consulta:Roscas macho, comprimentos de parafusos, outras cores, bem como versões especiais adicionais.
A medida "H1" pode ser fornecida em outros comprimentos mediante pagamento de uma taxa adicional.Indicação de desenho:

1) Ponta cônica DIN EN ISO 4753

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 06431 inch Alavanca de aperto em zamak com rosca macho, preto e prata, inserto roscado em aço inoxidável, pol.

260 kB

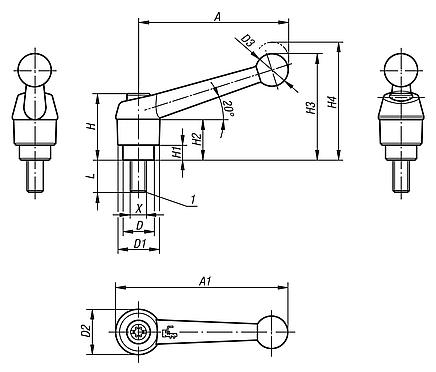

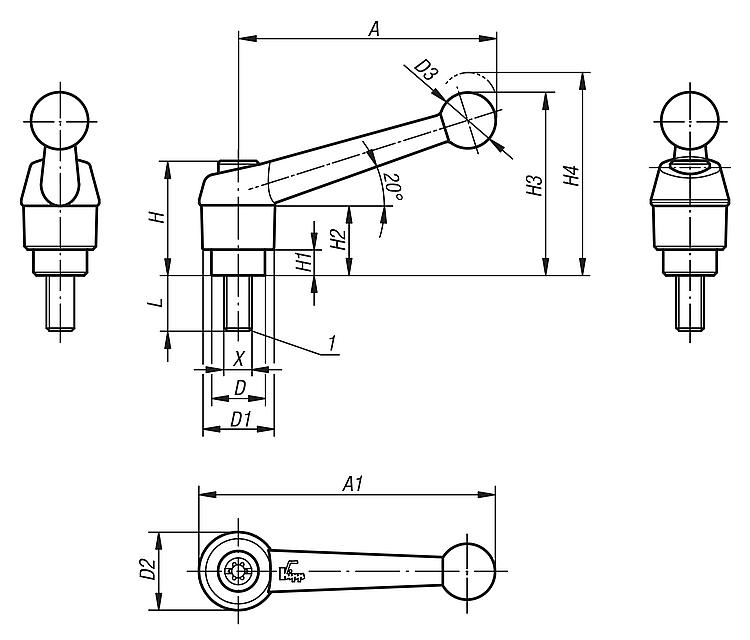

Desenhos

Visão geral de artigos (reduzida)

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo preto acetinado	Código do artigo prata metálico	Tamanho	X	D	D1	D2	D3	H	H1	H2	H3	H4	A	A1	Quantidade de dentes	L
06431-1A01X	06431-1A03X	1	10-24	10	13	14	10,5	24,5	4	15	32,5	35,5	39	46	16	15/20/25
06431-1A11X	06431-1A13X	1	10-32	10	13	14	10,5	24,5	4	15	32,5	35,5	39	46	16	15/20/25
06431-1A21X	06431-1A23X	1	1/4-20	10	13	14	10,5	24,5	4	15	32,5	35,5	39	46	16	10/15/20/25/30/40/50
06431-2A21X	06431-2A23X	2	1/4-20	13,5	18	18,5	15,5	28,5	6,5	16,5	45,5	49,5	64	73	20	15/20/25/30/40/50/60
06431-2A31X	06431-2A33X	2	5/16-18	13,5	18	18,5	15,5	28,5	6,5	16,5	45,5	49,5	64	73	20	15/20/25/30/40/50/60
06431-2A41X	06431-2A43X	2	3/8-16	13,5	18	18,5	15,5	28,5	6,5	16,5	45,5	49,5	64	73	20	20/25/30/40/50/60
06431-3A31X	06431-3A33X	3	5/16-18	16	21	22	17	37	10	23	57,5	61,5	79	90	22	20/25/30/40/50/60
06431-3A41X	06431-3A43X	3	3/8-16	16	21	22	17	37	10	23	57,5	61,5	79	90	22	20/25/30/40/50/60
06431-4A51X	06431-4A53X	4	1/2-13	19	25	26	19	42,5	10	26	67	72	95	108	24	25/30/40/50/60
06431-5A61X	06431-5A63X	5	5/8-11	23	30	31	22	49	12	32	79	84	110	126	26	30/40/50/60
