        Alavanca de aperto de zamak com rosca fêmea, preto e prata, inserto roscado de aço inoxidável - pol.

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Cabo da alavanca em Zamak, de acordo com a norma DIN EN 12844.
Peças de aço em aço inoxidável 1.4305.

Versão:Cabo da alavanca com revestimento plástico.
Peças de aço inoxidável com superfície sem tratamento.Indicação:Fornecidos em série:
Preto acetinado, prata metálico.Sob consulta:Outras tipos de roscas fêmea, cores adicionais, bem como versões especiais.
A medida “H1” pode ser fornecida em outros comprimentos mediante pagamento de uma taxa adicional.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 06411 inch Alavanca de aperto de zamak com rosca fêmea, preto e prata, inserto roscado de aço inoxidável - pol.

245 kB

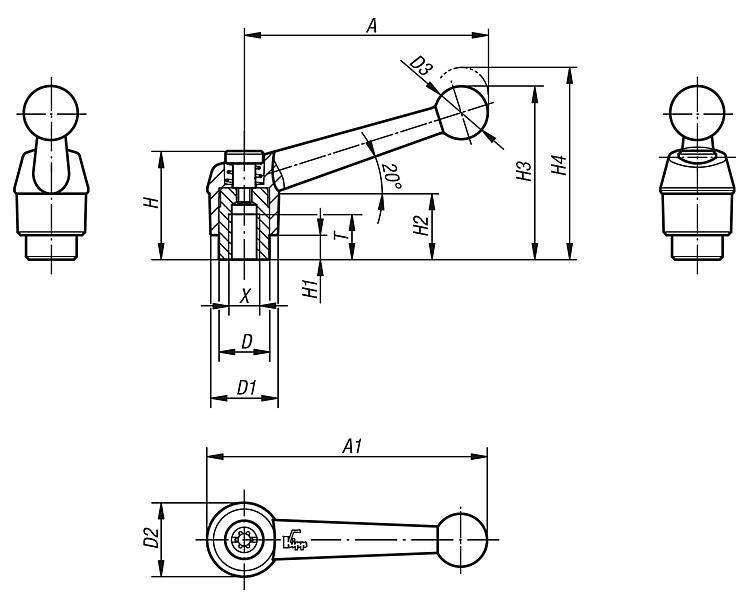

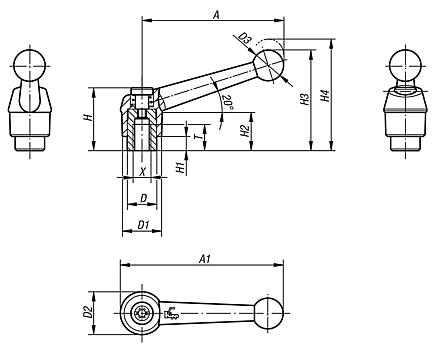

Desenhos

Visão geral de artigos (reduzida)

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo preto acetinado	Código do artigo prata metálico	X	A	A1	T	D	D1	D2	D3	H	H1	H2	H3	H4	Quant. de dentes
06411-1A01	06411-1A03	10-24	39	46	9	10	13	14	10,5	24,5	4	15	32,5	35,5	16
06411-1A11	06411-1A13	10-32	39	46	9	10	13	14	10,5	24,5	4	15	32,5	35,5	16
06411-1A21	06411-1A23	1/4-20	39	46	9	10	13	14	10,5	24,5	4	15	32,5	35,5	16
06411-2A21	06411-2A23	1/4-20	64	73	12	13,5	18	18,5	15,5	28,5	6,5	16,5	45,5	49,5	20
06411-2A31	06411-2A33	5/16-18	64	73	12	13,5	18	18,5	15,5	28,5	6,5	16,5	45,5	49,5	20
06411-3A31	06411-3A33	5/16-18	79	90	14	16	21	22	17	37	10	23	57,5	61,5	22
06411-3A41	06411-3A43	3/8-16	79	90	14	16	21	22	17	37	10	23	57,5	61,5	22
06411-4A41	06411-4A43	3/8-16	95	108	17	19	25	26	19	42,5	10	26	67	72	24
06411-4A51	06411-4A53	1/2-13	95	108	17	19	25	26	19	42,5	10	26	67	72	24
06411-5A51	06411-5A53	1/2-13	110	126	23	23	30	31	22	49	12	32	79	84	26
06411-5A61	06411-5A63	5/8-11	110	126	23	23	30	31	22	49	12	32	79	84	26
