Blocos prismáticos de posicionamento
 02388-05

Blocos prismáticos de posicionamento

 voltar

Descrição do artigo/Imagens dos produtos

 Acessar/Filtrar todos os artigos
DescriçãoMaterial:Aço temperado.Versão:brunidos.
Inclinação (30°) e superfícies de apoio polidas.Indicação:Os blocos de prisma à direita e à esquerda são utilizados para o posicionamento de peças redondas. Os blocos de prisma possibilitam um ajuste aos diversos diâmetros de peça de trabalho.Particularidades:
RoHS
DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
Folha de dados 02388-05 Blocos prismáticos de posicionamento 198 kB

Desenhos (visão geral)

Blocos prismáticos de posicionamento

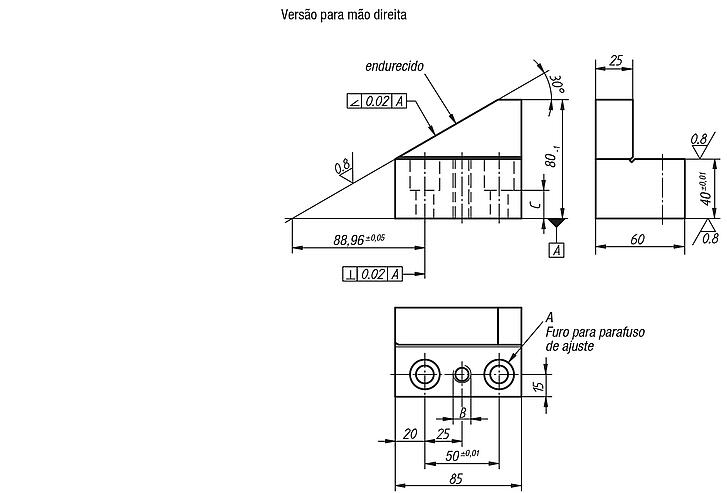

Blocos prismáticos de posicionamento versão para aplicação direita

 mais informações

Desenhos
Blocos prismáticos de posicionamento versão para aplicação direita

Ferramentas para a seleção de artigo/filtro de pesquisa
Código do artigoVersão 1ABCD
mín.		D
máx.		Parafusos
de ajuste
adequados		CADAces.PreçoEncomendar
02388-05-6301230à direita12 F7M12235060007533-112055 401,35 €
02388-05-6301630à direita16 F7M16205060007533-116055 407,10 €

Blocos prismáticos de posicionamento versão para aplicação esquerda

 mais informações

Desenhos
Blocos prismáticos de posicionamento versão para aplicação esquerda

Ferramentas para a seleção de artigo/filtro de pesquisa
Código do artigoVersão 1ABCD
mín.		D
máx.		Parafusos
de ajuste
adequados		CADAces.PreçoEncomendar
02388-05-6311230à esquerda12 F7M12235060007533-112055 393,30 €
02388-05-6311630à esquerda16 F7M16205060007533-116055 399,05 €
