05837-24Ginocchiera a spinta orizzontale in acciaio Forza di serraggio... |
Indietro |
|
|
DescrizioneMateriale:Acciaio.Versione:Acciaio zincato.
Impugnatura in plastica resistente all'olio.Nota:I tenditori si arrestano in posizione di presa chiusa e aperta.
Possono essere quindi impiegati sia a pressione sia a trazione.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

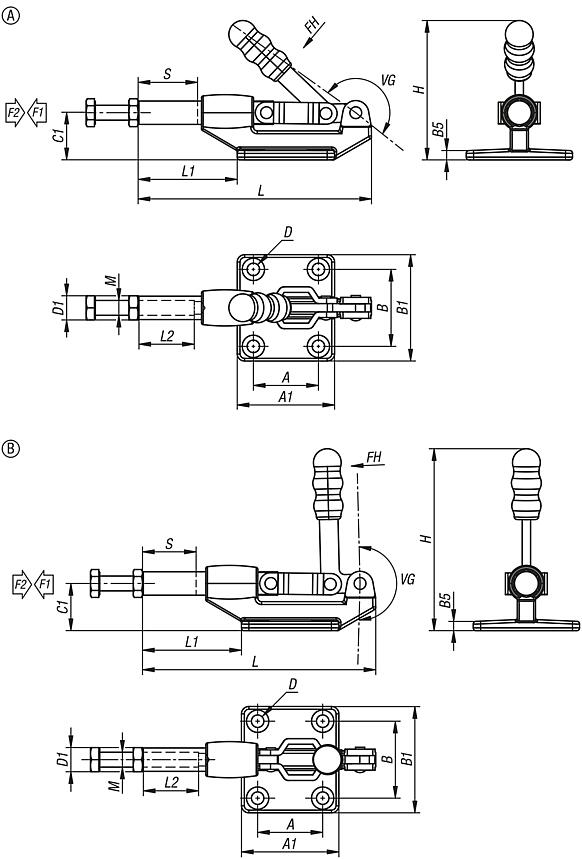

Disegni (sintesi completa) |

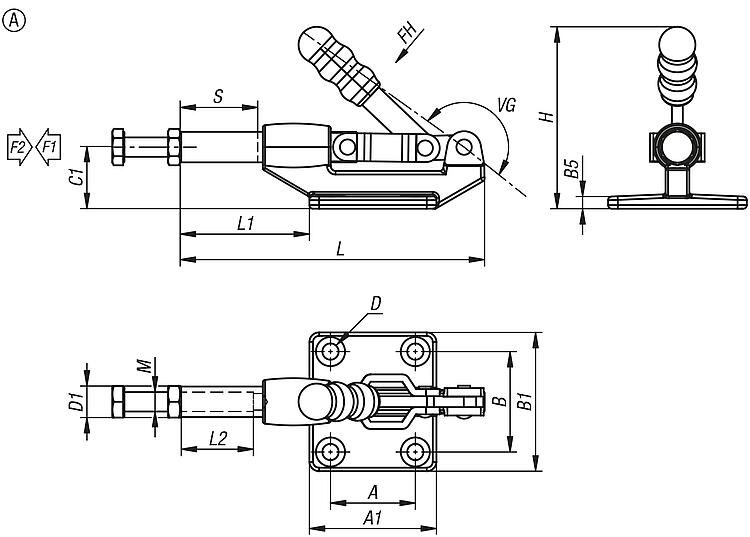

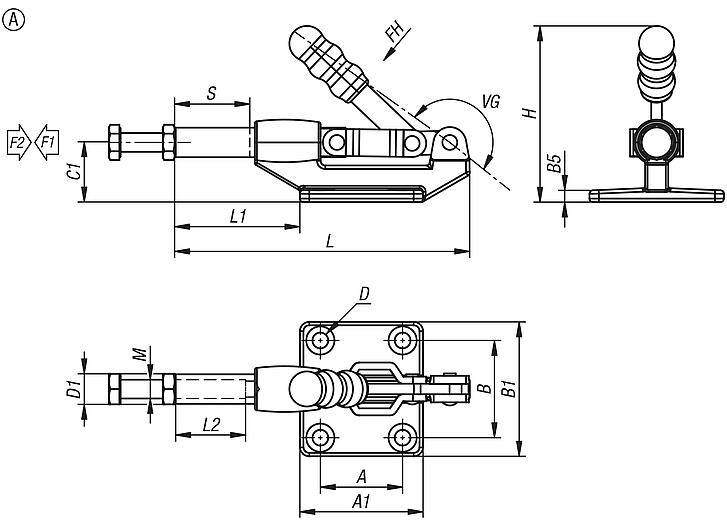

Ginocchiera a spinta orizzontale in acciaio Forza di serraggio fino a 6675 N, Forma A |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | A | A1 | B
| B1 | B5 | C1 | D | D1 | H | Corsa
S | L | L1 | L2 | M | Angolo di
apertura
maniglia | Forza
manuale
FH N | Forza di
bloccaggio
F1 N | Forza di
tenuta
F2 N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 05837-24-022501 | A | 35 | 52,4 | 41,4 | 57,2 | 5 | 25,4 | 6,7 | 12,6 | 75 | 32 | 125,5 | 53,3 | 30,2 | M8x50 | 183° | 60 | 1300 | 2250 |  | | 0,00 € | | | 05837-24-038001 | A | 41,4 | 58,8 | 41,4 | 57,2 | 5 | 31,8 | 8,3 | 15,9 | 95,7 | 42 | 157,2 | 78 | 40 | M10x50 | 183° | 100 | 1800 | 3800 | | | 0,00 € | | | 05837-24-066751 | A | 50,8 | 73,2 | 50,8 | 71,4 | 6,4 | 44,4 | 8,3 | 18,9 | 142 | 60 | 235,6 | 118,4 | 50 | M12x50 | 183° | 140 | 3000 | 6675 | | | 0,00 € | |
|

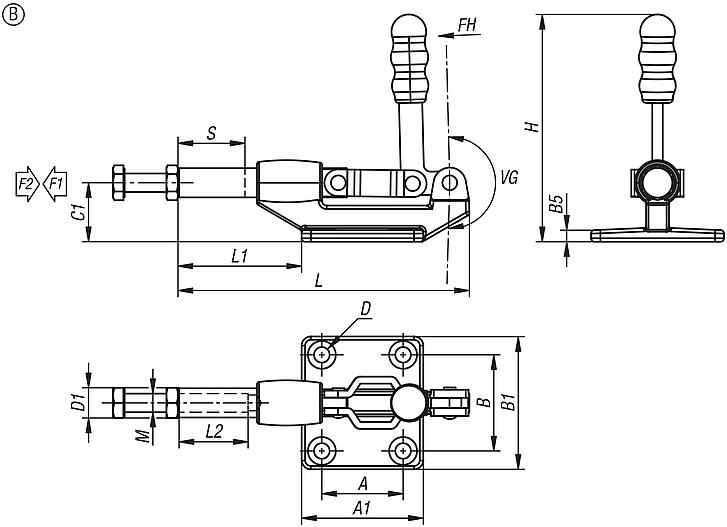

Ginocchiera a spinta orizzontale in acciaio Forza di serraggio fino a 6675 N, Forma B |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | A | A1 | B
| B1 | B5 | C1 | D | D1 | H | Corsa
S | L | L1 | L2 | M | Angolo di
apertura
maniglia | Forza
manuale
FH N | Forza di
bloccaggio
F1 N | Forza di
tenuta
F2 N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 05837-24-022502 | B | 35 | 52,4 | 41,4 | 57,2 | 5 | 25,4 | 6,7 | 12,6 | 97,9 | 32 | 125,5 | 53,3 | 30,2 | M8x50 | 183° | 60 | 1300 | 2250 | | | 0,00 € | | | 05837-24-038002 | B | 41,4 | 58,8 | 41,4 | 57,2 | 5 | 31,8 | 8,3 | 15,9 | 124,9 | 42 | 157,2 | 78 | 40 | M10x50 | 183° | 100 | 1800 | 3800 | | | 0,00 € | | | 05837-24-066752 | B | 50,8 | 73,2 | 50,8 | 71,4 | 6,4 | 44,4 | 8,3 | 18,9 | 174 | 60 | 235,6 | 118,4 | 50 | M12x50 | 183° | 140 | 3000 | 6675 | | | 0,00 € | |
|
