        Ginocchiera di serraggio rapido orizzontale con piede orizzontale e braccio di sostegno pieno

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio.Versione:Acciaio zincato.
Impugnatura in plastica resistente all'olio.Nota:Fascetta del puntale saldabile.Accessori:05240
05241
05260
05885-01
05887-01
05888
05280
05880-01Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 05805-01 Ginocchiera di serraggio rapido orizzontale con piede orizzontale e braccio di sostegno pieno

260 kB

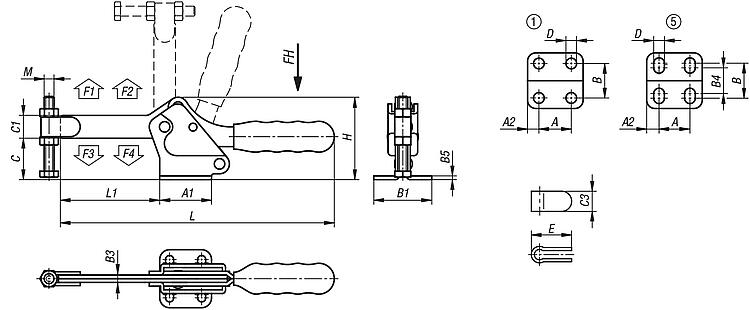

Disegni

Selezione/filtro articoli

N. ordine	Disposizione dei fori	Angolo di apertura braccio di sostegno	Angolo di apertura maniglia	Forza manuale FH N	Forza di tenuta F1 N	Forza di tenuta F2 N	Forza di bloccaggio F3 N	Forza di bloccaggio F4 N
05805-01-01400	5	90°	72°	200	1400	3400	800	1900
05805-01-02400	5	94°	76°	250	2400	5400	1100	3000
05805-01-03000	1	94°	80°	250	3000	6400	1100	3000

N. ordine	A	A1	A2	B	B1	B3	B4	B5	C	C1	C3	D	E	H	L	L1	M
05805-01-01400	26	42	8	31	47	6	26	3	34	17,5	16	6,6	31	67	224	82	M8x60
05805-01-02400	41,2	59	9	43	59	8	39	4	45	23	20	8,7	40	90,1	280	111	M10x80
05805-01-03000	41,2	66	13	41,3	67	10	-	5	59	26	23	8,7	44	111	307	130	M12x100
