        Ginocchiera di serraggio rapido verticale con base ad angolo e mandrino pressore regolabile

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio.Versione:Acciaio zincato.
Impugnatura in plastica resistente all'olio.Nota:Nei modelli 05730-01-01000 e 05730-01-02000 viene fornito un pressore in neoprene.Accessori:05240
05241
05260
05885-01
05887-01
05888
05280
05891-01Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 05730-01 Ginocchiera di serraggio rapido verticale con base ad angolo e mandrino pressore regolabile

338 kB

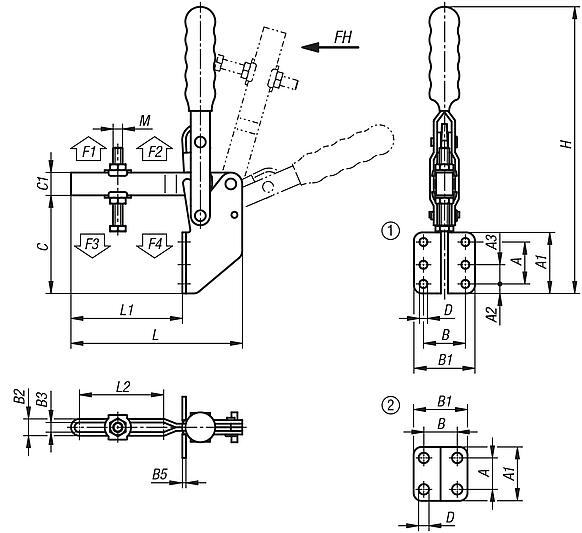

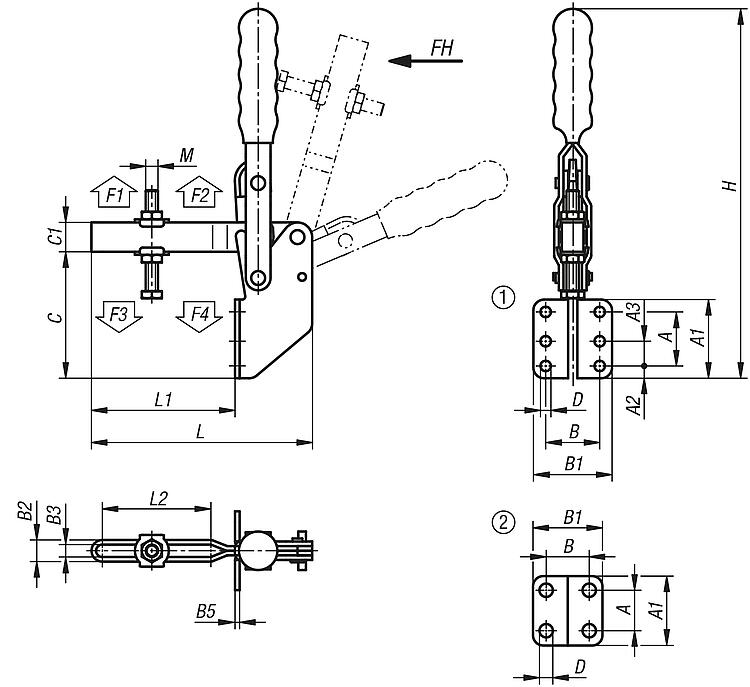

Disegni

Selezione/filtro articoli

N. ordine	Disposizione dei fori	Angolo di apertura braccio di sostegno	Angolo di apertura maniglia	Forza manuale FH N	Forza di tenuta F1 N	Forza di tenuta F2 N	Forza di bloccaggio F3 N	Forza di bloccaggio F4 N
05730-01-01000	2	96°	69°	50	700	1000	500	800
05730-01-02000	2	108°	70°	100	1000	2000	900	1300
05730-01-03600	1	106°	67°	100	1800	3600	900	1800

N. ordine	A	A1	A2	A3	B	B1	B2	B3	B5	C	C1	D	H	L	L1	L2	M
05730-01-01000	14	29	-	-	17,5	28	10	5	2,5	44	10	4,9	121	67	31	26	M5x35
05730-01-02000	19	35	-	-	26	42	11	6	3	64	13	5,5	170	79	35	29,5	M6x50
05730-01-03600	35	51	8	16	35	51	14,8	8,8	3	82	19	6,8	244	143	93	70	M8x60
