41501-05Morsetto a cuneo con ganascia fissa per sistema di bloccaggio... |
Indietro |
|
|
DescrizioneDescrizione del prodotto:Grazie al principio di funzionamento che li contraddistingue, i morsetti a V sono adatti per serraggi multipli. Le superfici del cuneo consentono di raggiungere forze di serraggio notevoli. Il serraggio della vite permette al sistema di bloccaggio di spostarsi verso l´esterno e spingere il pezzo contro la ganascia di supporto.
Il foro oblungo integrato nel doppio cuneo consente di spostare i morsetti a V e di compensare le tolleranze.
Percorso di spostamento: M12 = ±1,0 mm.Materiale:Doppio cuneo e segmenti di bloccaggio in acciaio da cementazione.Versione:Doppio cuneo e segmenti di bloccaggio, temprato, fosfatato.Nota:Questi morsetti a V possono essere usati soltanto unitamente con la guida di serraggio 41500 per serraggi multipli.
I fori di montaggio laterali servono per fissare i finecorsa pezzo.Con i due fori di avvitamento sulle superfici di serraggio si possono montare ulteriori appoggi per una profondità di serraggio ottimale del pezzo Vantaggi:Grazie alla scala laterale della guida di serraggio e delle ganasce fisse è garantita un'elevata precisione di ripetibilità del serraggio.FornituraMorsetto a V.
Viti di fissaggio
Tasselli.Nota disegno:Forma A: Superficie di contatto non trattata
Forma B: Superficie di contatto zigrinata
Forma C: con livello
Forma D: con sovrametallo
Forma E: con pin di bloccaggio DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |

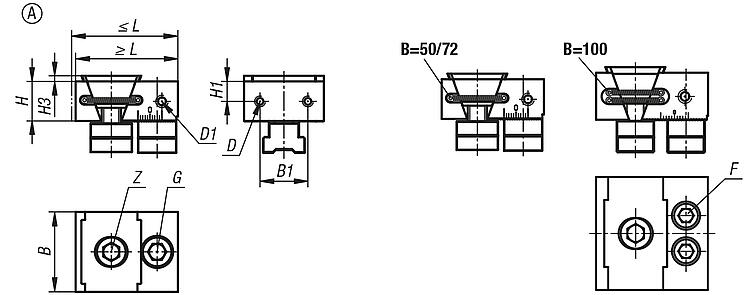

Morsetto a cuneo con ganascia fissa per sistema di bloccaggio multiplo, forma A, superfici di serraggio lisce |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | L
min. | L
max. | B
| H | B1 | H1 | H3 | D
Filettatura
interna | D1 | F
Vite a testa
cilindrica DIN 912 | G
Vite a testa
cilindrica DIN 912 | Z
Vite a testa
cilindrica DIN 912 | Forza di
bloccaggio
max. kN | Coppia di
serraggio
max. Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| 41501-05-0500112 | A | 64 | 70 | 50 | 25 | 30 | 12,5 | 3,5 | M5 | M6 | - | M12x30 | M12x25 | 30 | 85 |  | | 205,28 € | | | 41501-05-0720116 | A | 86 | 93 | 72 | 39,7 | 44 | 21,3 | 3,5 | M6 | M6 | - | M16x50 | M16X40 | 50 | 150 | | | 386,40 € | | | 41501-05-1000116 | A | 101,5 | 111,5 | 100 | 42,6 | 64 | 21,6 | 5 | M8 | M8 | M14X1,5X50 | - | M16X40 | 50 | 150 | | | 507,15 € | |
|
Morsetto a cuneo con ganascia fissa per sistema di bloccaggio multiplo, forma B, superfici di serraggio zigrinate |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | L
min. | L
max. | B
| H | B1 | H1 | H3 | D
Filettatura
interna | D1 | F
Vite a testa
cilindrica DIN 912 | G
Vite a testa
cilindrica DIN 912 | Z
Vite a testa
cilindrica DIN 912 | Forza di
bloccaggio
max. kN | Coppia di
serraggio
max. Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| 41501-05-0500212 | B | 64 | 70 | 50 | 25 | 30 | 12,5 | 3,5 | M5 | M6 | - | M12x30 | M12x25 | 30 | 85 | | | 254,15 € | | | 41501-05-0720216 | B | 86 | 93 | 72 | 39,7 | 44 | 21,3 | 3,5 | M6 | M6 | - | M16x50 | M16X40 | 50 | 150 | | | 415,15 € | | | 41501-05-1000216 | B | 101,5 | 111,5 | 100 | 42,6 | 64 | 21,6 | 5 | M8 | M8 | M14X1,5X50 | - | M16X40 | 50 | 150 | | | 534,75 € | |
|
Morsetto a cuneo con ganascia fissa per sistema di bloccaggio multiplo, forma C, con gradino |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | L
min. | L
max. | B
| H | B1 | H1 | H2 | H3 | D
Filettatura
interna | D1 | F
Vite a testa
cilindrica DIN 912 | G
Vite a testa
cilindrica DIN 912 | Z
Vite a testa
cilindrica DIN 912 | Forza di
bloccaggio
max. kN | Coppia di
serraggio
max. Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| 41501-05-0502312 | C | 71 | 77 | 50 | 25 | 30 | 12,5 | 2 | 3,5 | M5 | M6 | - | M12x30 | M12x25 | 30 | 85 | | | 265,65 € | | | 41501-05-0505312 | C | 71 | 77 | 50 | 25 | 30 | 12,5 | 5 | 3,5 | M5 | M6 | - | M12x30 | M12x25 | 30 | 85 | | | 254,15 € | | | 41501-05-0722316 | C | 91,2 | 98,6 | 72 | 39,7 | 44 | 21,3 | 2 | 3,5 | M6 | M6 | - | M16x50 | M16X40 | 50 | 150 | | | 439,30 € | | | 41501-05-0725316 | C | 91,2 | 98,6 | 72 | 39,7 | 44 | 21,3 | 5 | 3,5 | M6 | M6 | - | M16x50 | M16X40 | 50 | 150 | | | 442,75 € | | | 41501-05-1002316 | C | 107,5 | 117,5 | 100 | 42,6 | 64 | 21,6 | 2 | 5 | M8 | M8 | M14X1,5X50 | - | M16X40 | 50 | 150 | | | 561,20 € | | | 41501-05-1005316 | C | 107,5 | 117,5 | 100 | 42,6 | 64 | 21,6 | 5 | 5 | M8 | M8 | M14X1,5X50 | - | M16X40 | 50 | 150 | | | 556,60 € | |
|
Morsetto a cuneo con ganascia fissa per sistema di bloccaggio multiplo, forma D, con sovrametallo |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | L
min. | L
max. | B
| H | B1 | H1 | H3 | D
Filettatura
interna | D1 | F
Vite a testa
cilindrica DIN 912 | G
Vite a testa
cilindrica DIN 912 | Z
Vite a testa
cilindrica DIN 912 | Forza di
bloccaggio
max. kN | Coppia di
serraggio
max. Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| 41501-05-0500412 | D | 75 | 81 | 50 | 25 | 30 | 12,5 | 3,5 | M5 | M6 | - | M12x30 | M12x25 | 30 | 85 | | | 217,35 € | | | 41501-05-0720416 | D | 95 | 103 | 72 | 39,7 | 44 | 21,3 | 3,5 | M6 | M6 | - | M16x50 | M16X40 | 50 | 150 | | | 396,75 € | | | 41501-05-1000416 | D | 111,5 | 121,5 | 100 | 42,6 | 64 | 21,6 | 5 | M8 | M8 | M14X1,5X50 | - | M16X40 | 50 | 150 | | | 517,50 € | |
|

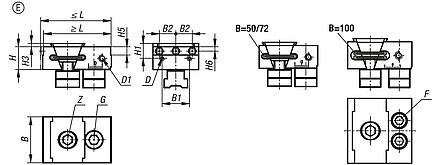

Morsetto a cuneo con ganascia fissa per sistema di bloccaggio multiplo, forma E, con pin di bloccaggio |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | L
min. | L
max. | B
| H | B1 | B2 | H1 | H3 | H5 | H6 | D
Filettatura
interna | D1 | F
Vite a testa
cilindrica DIN 912 | G
Vite a testa
cilindrica DIN 912 | Z
Vite a testa
cilindrica DIN 912 | Forza di
bloccaggio
max. kN | Coppia di
serraggio
max. Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| 41501-05-0500512 | E | 74,5 | 80,5 | 50 | 25 | 30 | 18 | 12,5 | 3,5 | 9 | 4,75 | M5 | M6 | - | M12x30 | M12x25 | 30 | 85 | | | 278,30 € | | | 41501-05-0720516 | E | 94,6 | 102 | 72 | 39,7 | 44 | 27 | 21,3 | 3,5 | 9 | 4,75 | M6 | M6 | - | M16x50 | M16X40 | 50 | 150 | | | 484,15 € | | | 41501-05-1000516 | E | 111 | 121 | 100 | 42,6 | 64 | 40 | 21,6 | 5 | 9 | 4,75 | M8 | M8 | M14X1,5X50 | - | M16X40 | 50 | 150 | | | 601,45 € | |
|
