        Guide di serraggio per sistema di bloccaggio multiplo

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio per utensili.Versione:temprato e rettificato (HRC 55 ±2).Nota:Le guide di serraggio possono essere fornite e fissate tramite:
1. Serraggio laterale con posizionamento libero;
2. Fori passanti per viti a testa cilindrica a norma DIN;
3. Fori di alloggiamento Ø25H6 mm per i comuni sistemi di serraggio a punto zero con distanze di sistema di 100 mm.
4. Fori di alloggiamento Ø16H6 mm per i sistemi di serraggio a punto zero con distanze di sistema di 96 mm.
5. Tre scanalature di guida con 18H7 per tavole con cave a T.
6. Fori calibrati Ø12F7 e Ø16F7 per sistemi modulari con distanza tra i fori di 40 e 50 mm.

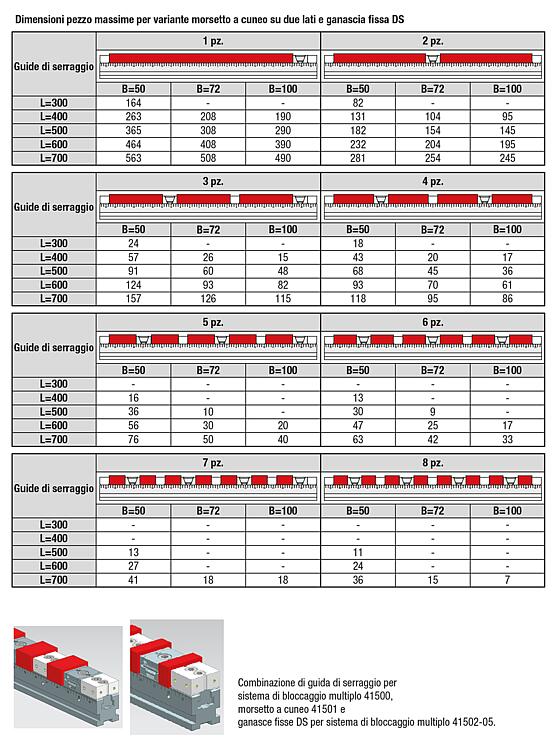

Dati tecnici:È necessario rispettare la forza di serraggio massima e la coppia di serraggio per la rispettiva larghezza del sistema nelle linee di prodotti 41510, 41510-10 e 41510-20.Utilizzo:È possibile montare più guide di serraggio di lunghezza diversa in successione o una accanto all'altra. La dentatura consente un posizionamento preciso e modulare con regolazione e memorizzazione delle posizioni. Grazie alla graduazione laterale sulle barre di serraggio, è possibile documentare ogni posizione delle ganasce fisse e ripristinarle in modo identico. Sui fori filettati laterali si possono montare delle battute.Vantaggi:Universale, flessibile e modulabile.
Per dimensioni lotto piccole e grandi.
È possibile anche serrare componenti di grandi dimensioni su più guide di serraggio una accanto all'altra.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 41500 Guide di serraggio per sistema di bloccaggio multiplo

601 kB

Nota tecnica per sistema di bloccaggio multiplo

1,9 MB

Selezione/filtro articoli

N. ordine	B	Larghezza sistema	L	H	L1	L2	L3	L4	L5	L6	L7	L8	L9	L10	Prezzo
41500-050300	50	50	300	50	96	200	-	-	-	-	1,5	0,5	100	50	721,05 €
41500-050400	50	50	400	50	96	200	288	300	-	-	1,5	0,5	100	50	864,80 €
41500-050500	50	50	500	50	96	200	288	400	-	-	1,5	0,5	100	50	1.078,70 €
41500-050600	50	50	600	50	96	200	288	400	500	-	1,5	0,5	100	50	1.196,00 €
41500-050700	50	50	700	50	96	200	288	400	560	600	1,5	0,5	100	50	1.344,35 €
41500-072400	72	72	400	72	96	200	288	300	-	-	2	0,7	100	50	1.255,80 €
41500-072500	72	72	500	72	96	200	288	400	-	-	2	0,7	100	50	1.531,80 €
41500-072600	72	72	600	72	96	200	288	400	500	-	2	0,7	100	50	1.667,50 €
41500-072700	72	72	700	72	96	200	288	400	560	600	2	0,7	100	50	1.898,65 €
41500-100400	100	100	400	72	96	200	288	300	-	-	2,5	0,85	100	50	1.894,05 €
41500-100500	100	100	500	72	96	200	288	400	-	-	2,5	0,85	100	50	2.203,40 €
41500-100600	100	100	600	72	96	200	288	400	500	-	2,5	0,85	100	50	2.386,25 €
41500-100700	100	100	700	72	96	200	288	400	560	600	2,5	0,85	100	50	2.620,85 €

N. ordine	B	L	B1	B2	B3	B4	H1	H2	H3	H4	H5	D	D1	D2	D3	D4	D5	D6	D7	Prezzo
41500-050300	50	300	28	19	36	18	10	22	10	10	16	25	12	20	16	17,5	11	M6	M6	721,05 €
41500-050400	50	400	28	19	36	18	10	22	10	10	16	25	12	20	16	17,5	11	M6	M6	864,80 €
41500-050500	50	500	28	19	36	18	10	22	10	10	16	25	12	20	16	17,5	11	M6	M6	1.078,70 €
41500-050600	50	600	28	19	36	18	10	22	10	10	16	25	12	20	16	17,5	11	M6	M6	1.196,00 €
41500-050700	50	700	28	19	36	18	10	22	10	10	16	25	12	20	16	17,5	11	M6	M6	1.344,35 €
41500-072400	72	400	42	30	58	18	14	30	15	15	22	25	16	26	16	17,5	11	M6	M6	1.255,80 €
41500-072500	72	500	42	30	58	18	14	30	15	15	22	25	16	26	16	17,5	11	M6	M6	1.531,80 €
41500-072600	72	600	42	30	58	18	14	30	15	15	22	25	16	26	16	17,5	11	M6	M6	1.667,50 €
41500-072700	72	700	42	30	58	18	14	30	15	15	22	25	16	26	16	17,5	11	M6	M6	1.898,65 €
41500-100400	100	400	58	45	86	18	14	30	15	15	22	25	16	26	16	17,5	11	M8	M6	1.894,05 €
41500-100500	100	500	58	45	86	18	14	30	15	15	22	25	16	26	16	17,5	11	M8	M6	2.203,40 €
41500-100600	100	600	58	45	86	18	14	30	15	15	22	25	16	26	16	17,5	11	M8	M6	2.386,25 €
41500-100700	100	700	58	45	86	18	14	30	15	15	22	25	16	26	16	17,5	11	M8	M6	2.620,85 €
