41501Morsetto a cuneo in acciaio, con diverse superfici di serraggio |
Indietro |
|
|
DescrizioneDescrizione del prodotto:Grazie al principio di funzionamento che li contraddistingue, i morsetti a V sono adatti per serraggi multipli.
Le superfici del cuneo consentono di raggiungere forze di serraggio notevoli.
I morsetti a V possono essere utilizzati insieme in linea sia nei fori filettati sia nella cave a T.
Il serraggio della vite permette il bloccaggio dei pezzi: il movimento dei segmenti spinge i pezzi contro le ganasce.
Il foro oblungo integrato nel doppio cuneo consente di spostare i morsetti a V e di compensare le tolleranze.
Percorso di spostamento: M12 = ±1,0 mm, M16 = ±1,5 mm.Materiale:Doppio cuneo e segmenti di bloccaggio in acciaio da cementazione.Versione:Doppio cuneo e segmenti di bloccaggio, temprato, fosfatato.Nota:I due fori di avvitamento presenti sulla superficie di fissaggio permettono di montare altri supporti in modo da ottimizzare il bloccaggio dei pezzi.FornituraMorsetto a V.

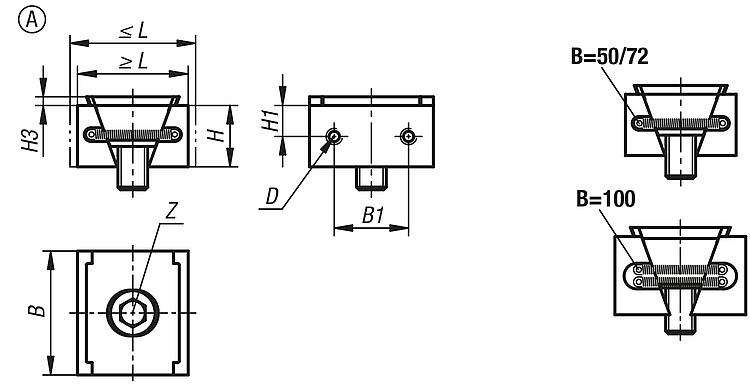

Vite di fissaggio.Nota disegno:Forma A: Superficie di contatto non trattata

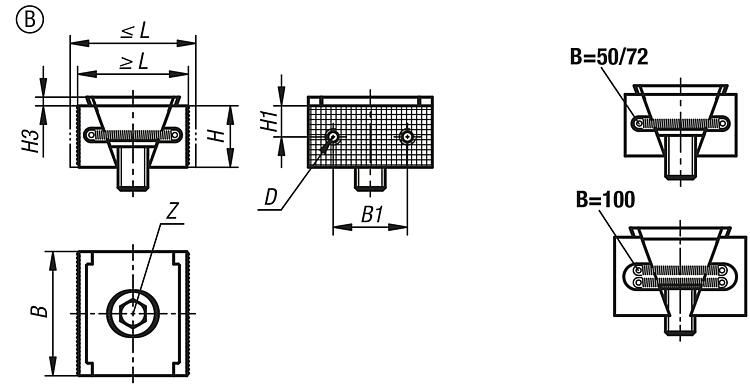

Forma B: Superficie di contatto zigrinata

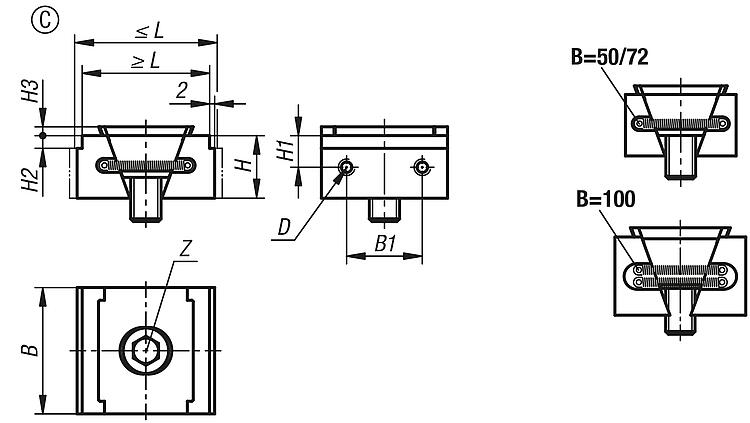

Forma C: con livello

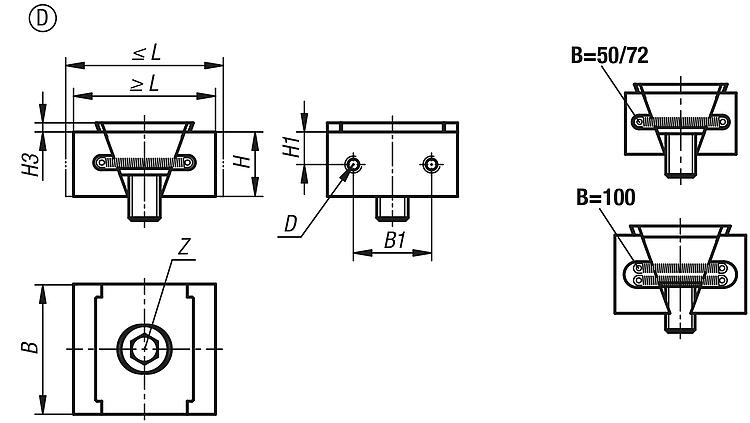

Forma D: con sovrametallo

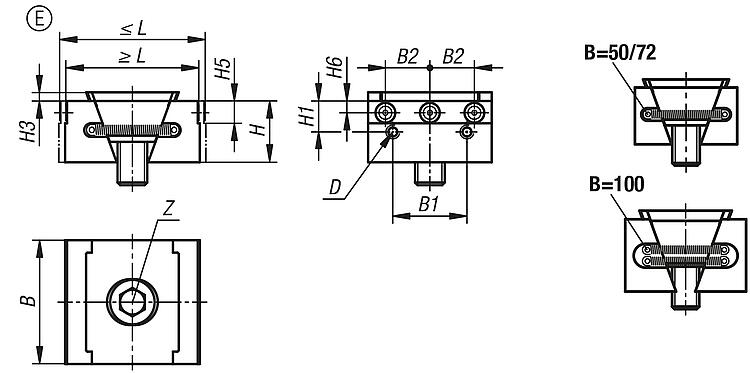

Forma E: con pin di bloccaggio DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

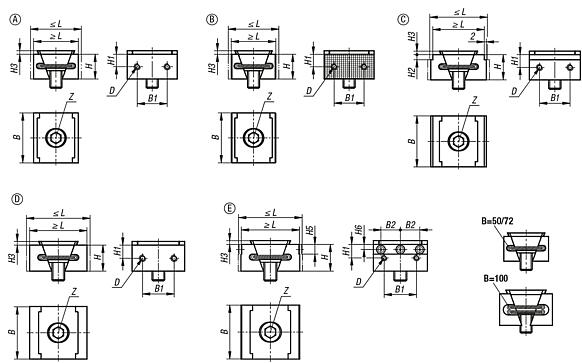

Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Forma | Tipo
di stampo | L
min. | L
max. | B
| H | B1 | H1 | H3 | D
Filettatura
interna | Z
Vite a testa
cilindrica DIN 912 | Forza di
bloccaggio
max. kN | Coppia di
serraggio
max. Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| 41501-0500112 | A | liscio | 44,5 | 50,5 | 50 | 25 | 30 | 12,5 | 3,5 | M5 | M12x25 | 30 | 85 |  | | 156,98 € | | | 41501-0720112 | A | liscio | 61 | 68 | 72 | 39,7 | 44 | 21,3 | 3,5 | M6 | M12X40 | 30 | 85 | | | 281,75 € | | | 41501-0720116 | A | liscio | 61 | 68 | 72 | 39,7 | 44 | 21,3 | 3,5 | M6 | M16X40 | 50 | 150 | | | 279,45 € | | | 41501-1000116 | A | liscio | 71,5 | 81,5 | 100 | 42,6 | 64 | 21,6 | 5 | M8 | M16X40 | 50 | 150 | | | 356,50 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | Tipo
di stampo | L
min. | L
max. | B
| H | B1 | H1 | H3 | D
Filettatura
interna | Z
Vite a testa
cilindrica DIN 912 | Forza di
bloccaggio
max. kN | Coppia di
serraggio
max. Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| 41501-0500212 | B | zigrinato | 44,5 | 50,5 | 50 | 25 | 30 | 12,5 | 3,5 | M5 | M12x25 | 30 | 85 | | | 199,24 € | | | 41501-0720212 | B | zigrinato | 61 | 68 | 72 | 39,7 | 44 | 21,3 | 3,5 | M6 | M12X40 | 30 | 85 | | | 302,45 € | | | 41501-0720216 | B | zigrinato | 61 | 68 | 72 | 39,7 | 44 | 21,3 | 3,5 | M6 | M16X40 | 50 | 150 | | | 305,90 € | | | 41501-1000216 | B | zigrinato | 71,5 | 81,5 | 100 | 42,6 | 64 | 21,6 | 5 | M8 | M16X40 | 50 | 150 | | | 394,45 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | Tipo
di stampo | L
min. | L
max. | B
| H | B1 | H1 | H2 | H3 | D
Filettatura
interna | Z
Vite a testa
cilindrica DIN 912 | Forza di
bloccaggio
max. kN | Coppia di
serraggio
max. Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| 41501-0502312 | C | livello 2 mm | 50,5 | 56,5 | 50 | 25 | 30 | 12,5 | 2 | 3,5 | M5 | M12x25 | 30 | 85 | | | 205,28 € | | | 41501-0505312 | C | livello 5 mm | 50,5 | 56,5 | 50 | 25 | 30 | 12,5 | 5 | 3,5 | M5 | M12x25 | 30 | 85 | | | 205,28 € | | | 41501-0722316 | C | livello 2 mm | 67 | 74 | 72 | 39,7 | 44 | 21,3 | 2 | 3,5 | M6 | M16X40 | 50 | 150 | | | 330,05 € | | | 41501-0725316 | C | livello 5 mm | 67 | 74 | 72 | 39,7 | 44 | 21,3 | 5 | 3,5 | M6 | M16X40 | 50 | 150 | | | 333,50 € | | | 41501-1002316 | C | livello 2 mm | 77,5 | 87,5 | 100 | 42,6 | 64 | 21,6 | 2 | 5 | M8 | M16X40 | 50 | 150 | | | 410,55 € | | | 41501-1005316 | C | livello 5 mm | 77,5 | 87,5 | 100 | 42,6 | 64 | 21,6 | 5 | 5 | M8 | M16X40 | 50 | 150 | | | 416,30 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | Tipo
di stampo | L
min. | L
max. | B
| H | B1 | H1 | H3 | D
Filettatura
interna | Z
Vite a testa
cilindrica DIN 912 | Forza di
bloccaggio
max. kN | Coppia di
serraggio
max. Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| 41501-0500412 | D | con sovrametallo | 54,5 | 60,5 | 50 | 25 | 30 | 12,5 | 3,5 | M5 | M12x25 | 30 | 85 | | | 163,01 € | | | 41501-0720412 | D | con sovrametallo | 71 | 78 | 72 | 39,7 | 44 | 21,3 | 3,5 | M6 | M12X40 | 30 | 85 | | | 290,95 € | | | 41501-0720416 | D | con sovrametallo | 71 | 78 | 72 | 39,7 | 44 | 21,3 | 3,5 | M6 | M16X40 | 50 | 150 | | | 288,65 € | | | 41501-1000416 | D | con sovrametallo | 81,5 | 91,5 | 100 | 42,6 | 64 | 21,6 | 5 | M8 | M16X40 | 50 | 150 | | | 366,85 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | Tipo
di stampo | L
min. | L
max. | B
| H | B1 | B2 | H1 | H3 | H4 | H5 | H6 | D
Filettatura
interna | Z
Vite a testa
cilindrica DIN 912 | Forza di
bloccaggio
max. kN | Coppia di
serraggio
max. Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| 41501-0500512 | E | con pin | 54 | 60 | 50 | 25 | 30 | 18 | 12,5 | 3,5 | 5 | 9 | 4,75 | M5 | M12x25 | 30 | 85 | | | 235,75 € | | | 41501-0720512 | E | con pin | 70,2 | 77,6 | 72 | 39,7 | 44 | 27 | 21,3 | 3,5 | - | 9 | 4,75 | M6 | M12X40 | 30 | 85 | | | 369,15 € | | | 41501-0720516 | E | con pin | 70,2 | 77,6 | 72 | 39,7 | 44 | 27 | 21,3 | 3,5 | - | 9 | 4,75 | M6 | M16X40 | 50 | 150 | | | 393,30 € | | | 41501-1000516 | E | con pin | 81,5 | 90,5 | 100 | 42,6 | 64 | 40 | 21,6 | 5 | - | 9 | 4,75 | M8 | M16X40 | 50 | 150 | | | 442,75 € | |
|
