27903Cerniere a molla in acciaio o acciaio inox 180 mm |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Acciaio o acciaio inox 1.4301.
Molla di trazione in acciaio inox. Versione:Acciaio grezzo o zincato.
Acciaio inox non trattato.Nota:Cerniere in versione rullata.
Angolo di apertura 270°.
Coppia della molla in apertura:
M(0°) : 1,7 Nm / M(90°) : 1,1 Nm / M(180°) : 0,56 Nm
Coppia della molla in chiusura :
M(0°) : 0,56 Nm / M(90°) : 1,1 Nm / M(180°) : 1,7 Nm
Forma A: senza fori
Forma B: con fori
I valori di carico indicati delle cerniere sono valori indicativi non vincolanti che non tengono conto dei fattori di sicurezza e sono dati con esclusione di qualsiasi responsabilità. I valori indicati sono solo a scopo informativo e non costituiscono una garanzia legalmente vincolante delle caratteristiche.
I valori di carico vengono determinati in condizioni di laboratorio. Ogni utente deve valutare individualmente se la cerniera è adatta alla rispettiva applicazione.
I valori determinati possono essere influenzati dall'ampia varietà di materiali su cui sono fissate le cerniere, dai tipi di fissaggio, dalle condizioni atmosferiche e dall'usura.
DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

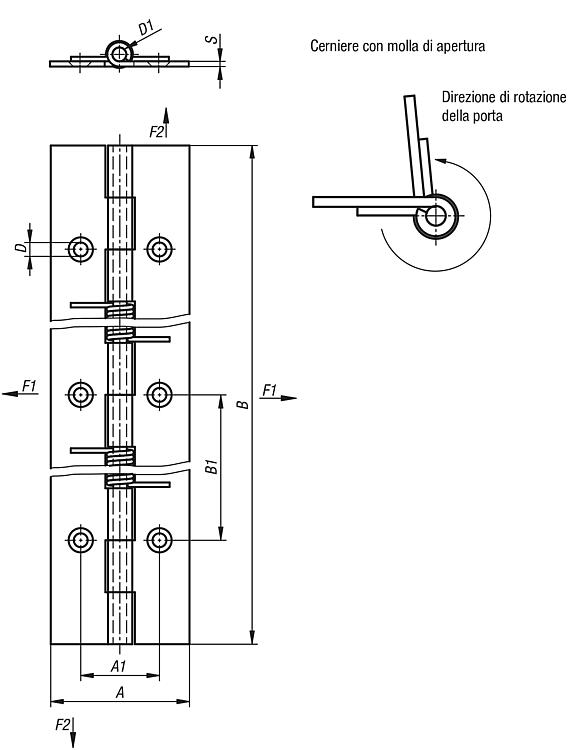

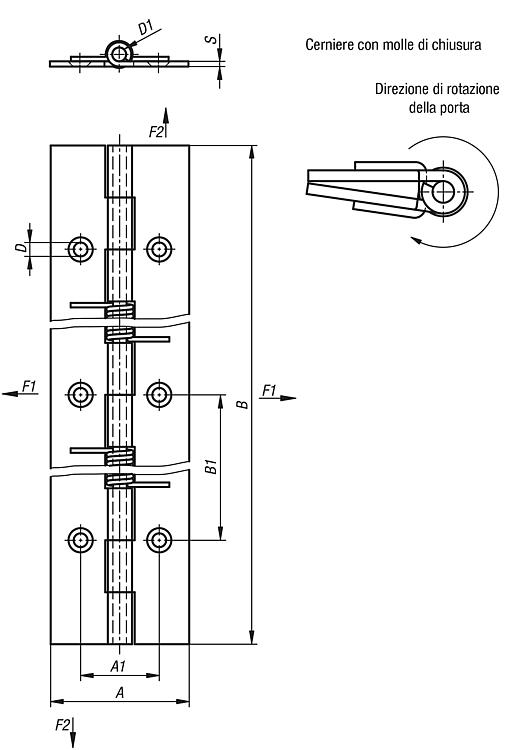

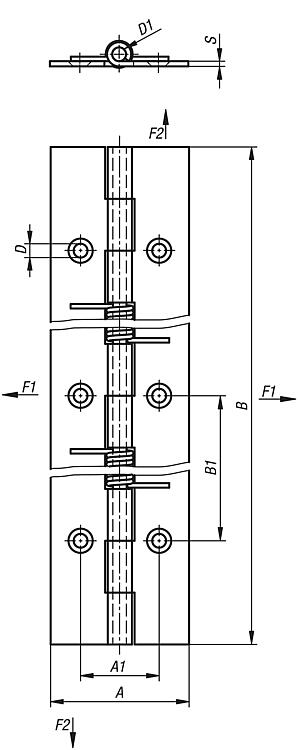

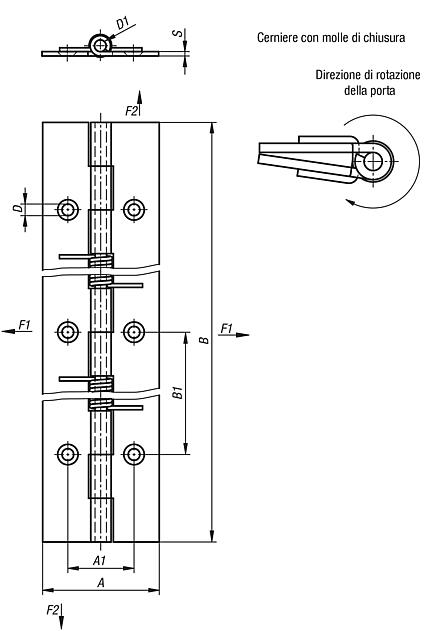

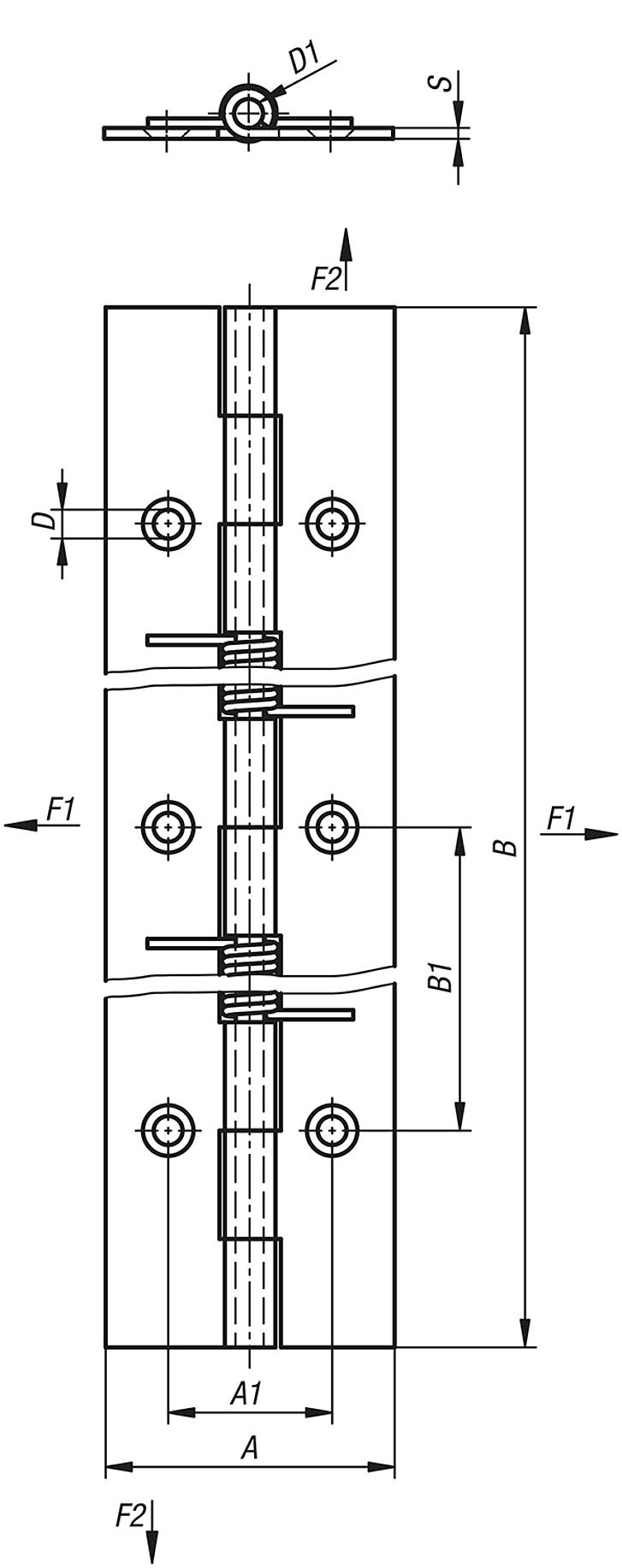

Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Forma | Versione 1 | Materiale
corpo base | Colore
corpo base | A | A1 | B | B1 | D | D1 | S | CAD | Acc. | Prezzo | Ordinare |
|---|
| 27903-4018000 | A | molla di apertura | acciaio | grezzo | 40 | - | 180 | - | - | 4 | 1,5 |  | | 25,86 € | | | 27903-4018001 | B | molla di apertura | acciaio | zincato | 40 | 22,7 | 180 | 60 | 4 | 4 | 1,5 | | | 28,28 € | | | 27903-14018000 | A | molla di apertura | acciaio inox | grezzo | 40 | - | 180 | - | - | 4 | 1,5 | | | 35,88 € | | | 27903-14018001 | B | molla di apertura | acciaio inox | grezzo | 40 | 22,7 | 180 | 60 | 4 | 4 | 1,5 | | | 39,65 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | Versione 1 | Materiale
corpo base | Colore
corpo base | A | A1 | B | B1 | D
| D1 | S | CAD | Acc. | Prezzo | Ordinare |
|---|
| 27903-4018010 | A | molla di richiamo | acciaio | grezzo | 40 | - | 180 | - | - | 4 | 1,5 | | | 25,86 € | | | 27903-4018011 | B | molla di richiamo | acciaio | zincato | 40 | 22,7 | 180 | 60 | 4 | 4 | 1,5 | | | 28,28 € | | | 27903-14018010 | A | molla di richiamo | acciaio inox | grezzo | 40 | - | 180 | - | - | 4 | 1,5 | | | 35,88 € | | | 27903-14018011 | B | molla di richiamo | acciaio inox | grezzo | 40 | 22,7 | 180 | 60 | 4 | 4 | 1,5 | | | 39,65 € | |
|
