        Cerniere a molla in acciaio o acciaio inox 180 mm

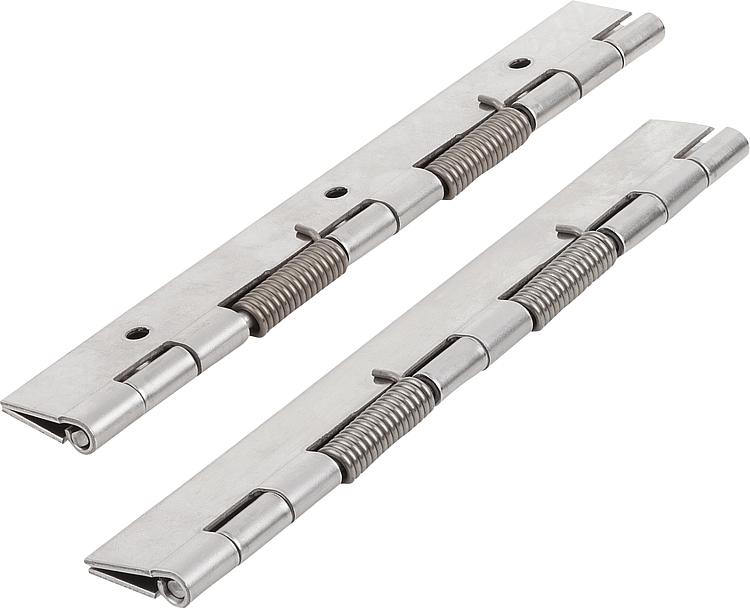

        Cerniere a molla in acciaio o acciaio inox 180 mm, molla di richiamo

Descrizione articolo/immagini prodotto

DescrizioneMateriale:

Acciaio o acciaio inox 1.4301.
Molla di trazione in acciaio inox.

Versione:Acciaio grezzo o zincato.
Acciaio inox non trattato.Nota:Cerniere in versione a rullo.
Angolo di apertura 270°.

Coppia di serraggio della molla:
M(0°) : 0,56 Nm / M(90°) : 1,1 Nm / M(180°) : 1,7 Nm

Forma A: senza fori
Forma B: con fori

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 27903_B Cerniere a molla in acciaio o acciaio inox 180 mm, molla di richiamo

162 kB

Disegni

Selezione/filtro articoli

N. ordine	Forma	Versione 1	Materiale corpo base	Colore corpo base	A	A1	B	B1	D	D1	S	Prezzo
27903-4018010	A	molla di richiamo	acciaio	grezzo	40	-	180	-	-	4	1,5	25,86 €
27903-4018011	B	molla di richiamo	acciaio	zincato	40	22,7	180	60	4	4	1,5	28,28 €
27903-14018010	A	molla di richiamo	acciaio inox	grezzo	40	-	180	-	-	4	1,5	35,88 €
27903-14018011	B	molla di richiamo	acciaio inox	grezzo	40	22,7	180	60	4	4	1,5	39,65 €

Altri articoli di questa categoria

27903_A

Cerniere a molla in acciaio o acciaio inox 180 mm, molla di apertura
