27902Cerniere a molla in acciaio, acciaio inox o alluminio 120 mm |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Acciaio, acciaio inox 1.4301 o alluminio 5754.
Molla di trazione in acciaio o acciaio inox. Versione:Acciaio, non trattato o zincato.
Alluminio e acciaio inox non trattato.
Molla di trazione in lega di zinco-alluminio.Nota:Cerniere in versione rullata.
Angolo di apertura 270°.

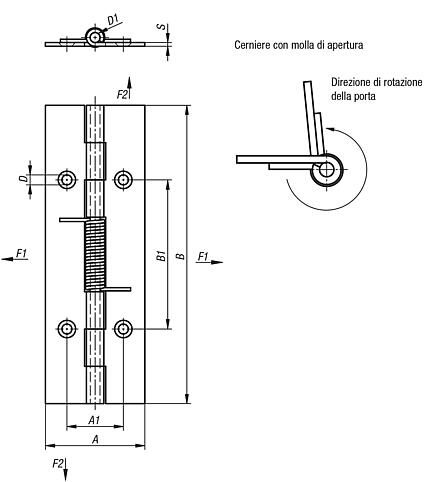

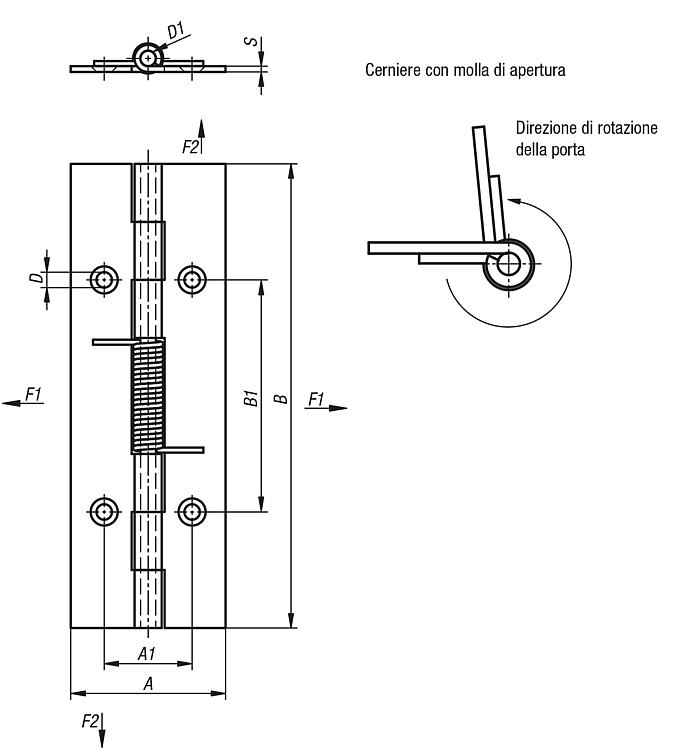

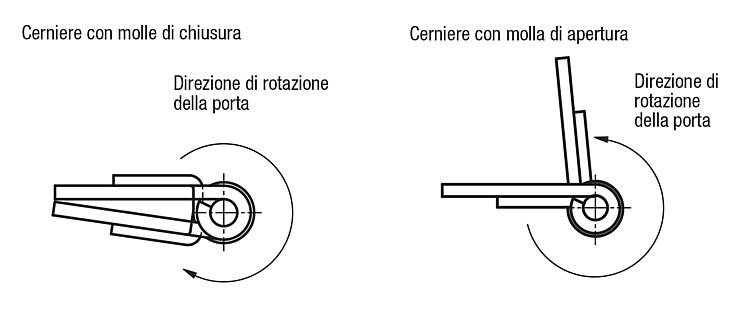

Coppia di serraggio della molla in apertura:
M(0°) : 0,85 Nm / M(90°) : 0,56 Nm / M(180°) : 0,28 Nm

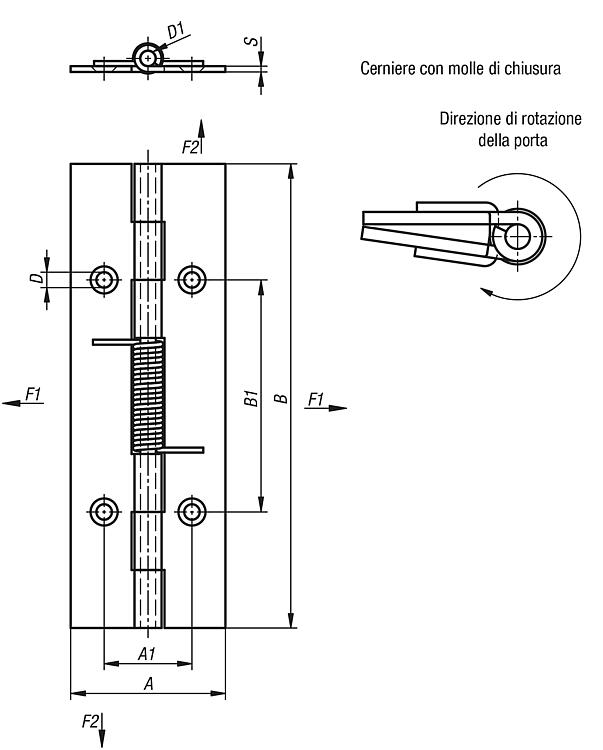

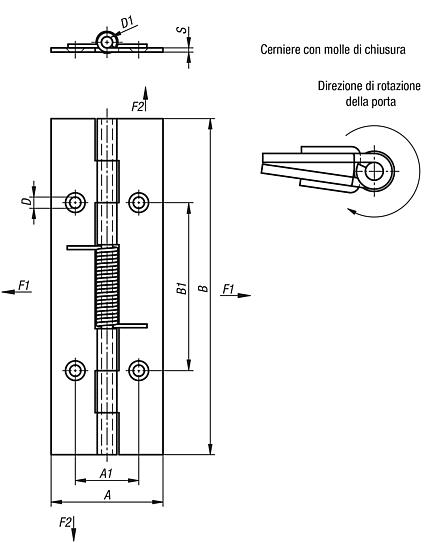

Coppia di serraggio della molla in chiusura:
M(0°) : 0,28 Nm / M(90°) : 0,56 Nm / M(180°) : 0,85 Nm
Nelle cerniere di alluminio le molle di trazione sono in acciaio con una lega di zinco-alluminio.
Forma A: senza fori
Forma B: con fori
I valori di carico indicati per le cerniere sono valori indicativi non vincolanti che non tengono conto dei fattori di sicurezza e con esclusione di qualsiasi responsabilità. I valori indicati sono solo a scopo informativo e non costituiscono una garanzia legalmente vincolante delle caratteristiche.
I valori di carico vengono determinati in condizioni di laboratorio. Ogni utente deve valutare individualmente se la cerniera è adatta alla rispettiva applicazione.
I valori determinati possono essere influenzati dall'ampia varietà di materiali su cui sono fissate le cerniere, dai tipi di fissaggio, dalle condizioni atmosferiche e dall'usura.
DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

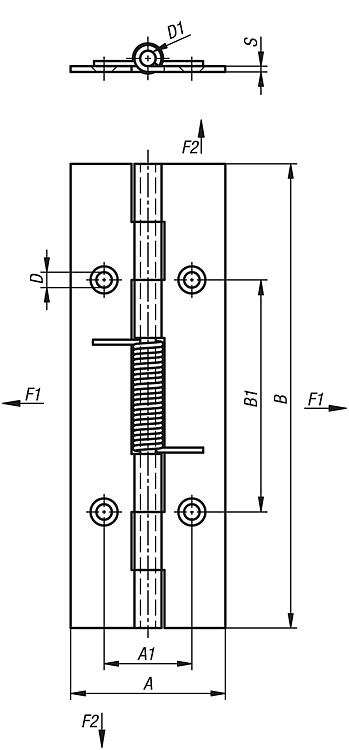

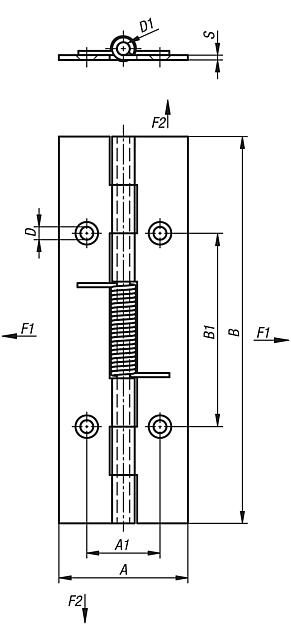

Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Forma | Versione 1 | Materiale
corpo base | A | A1 | B | B1 | D | D1 | S | CAD | Acc. | Prezzo | Ordinare |
|---|
| 27902-4012000 | A | molla di apertura | acciaio | 40 | - | 120 | - | - | 4 | 1,5 |  | | 17,64 € | | | 27902-4012001 | B | molla di apertura | acciaio | 40 | 22,7 | 120 | 60 | 4 | 4 | 1,5 | | | 21,21 € | | | 27902-14012000 | A | molla di apertura | acciaio inox A2 | 40 | - | 120 | - | - | 4 | 1,5 | | | 24,25 € | | | 27902-14012001 | B | molla di apertura | acciaio inox A2 | 40 | 22,7 | 120 | 60 | 4 | 4 | 1,5 | | | 27,74 € | | | 27902-24012000 | A | molla di apertura | alluminio | 40 | - | 120 | - | - | 4 | 1,5 | | | 24,17 € | | | 27902-24012001 | B | molla di apertura | alluminio | 40 | 22,7 | 120 | 60 | 4 | 4 | 1,5 | | | 27,50 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | Versione 1 | Materiale
corpo base | A | A1 | B | B1 | D
| D1 | S | CAD | Acc. | Prezzo | Ordinare |
|---|
| 27902-4012010 | A | molla di richiamo | acciaio | 40 | - | 120 | - | - | 4 | 1,5 | | | 17,64 € | | | 27902-4012011 | B | molla di richiamo | acciaio | 40 | 22,7 | 120 | 60 | 4 | 4 | 1,5 | | | 21,21 € | | | 27902-14012010 | A | molla di richiamo | acciaio inox A2 | 40 | - | 120 | - | - | 4 | 1,5 | | | 24,25 € | | | 27902-14012011 | B | molla di richiamo | acciaio inox A2 | 40 | 22,7 | 120 | 60 | 4 | 4 | 1,5 | | | 27,74 € | | | 27902-24012010 | A | molla di richiamo | alluminio | 40 | - | 120 | - | - | 4 | 1,5 | | | 24,17 € | | | 27902-24012011 | B | molla di richiamo | alluminio | 40 | 22,7 | 120 | 60 | 4 | 4 | 1,5 | | | 27,50 € | |
|
