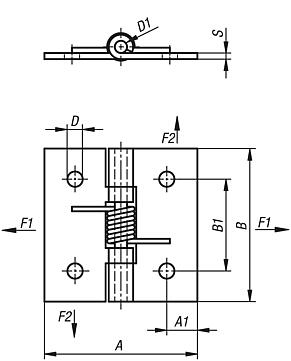

        Cerniere a molla in acciaio, acciaio inox o alluminio 50 mm

Descrizione articolo/immagini prodotto

DescrizioneMateriale:

Acciaio, acciaio inox 1.4301 o alluminio 5754.
Molla di trazione in acciaio o acciaio inox.

Versione:Acciaio zincato.
Alluminio e acciaio inox non trattato.
Molla di trazione in lega di zinco-alluminio.Nota:Cerniere in versione rullata.
Angolo di apertura 270°.

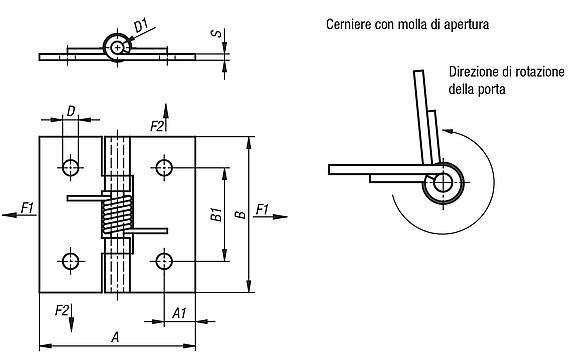

Coppia di serraggio della molla in apertura:
M(0°) : 1,5 Nm / M(90°) : 1,1 Nm / M(180°) : 0,65 Nm

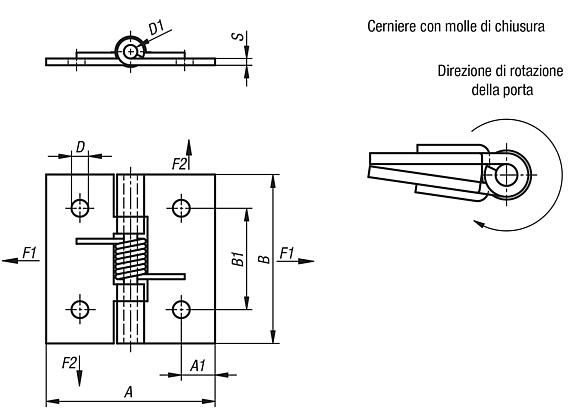

Coppia di serraggio della molla in chiusura:
M(0°) : 0,25 Nm / M(90°) : 0,65 Nm / M(180°) : 1,1 Nm

Nelle cerniere di alluminio le molle di trazione sono in acciaio con una lega di zinco-alluminio.

I valori di carico indicati per le cerniere sono valori indicativi non vincolanti che non tengono conto dei fattori di sicurezza e sono dati con esclusione di qualsiasi responsabilità. I valori indicati sono solo a scopo informativo e non costituiscono una garanzia legalmente vincolante delle caratteristiche.
I valori di carico vengono determinati in condizioni di laboratorio. Ogni utente deve valutare individualmente se la cerniera è adatta alla rispettiva applicazione.
I valori determinati possono essere influenzati dall'ampia varietà di materiali su cui sono fissate le cerniere, dai tipi di fissaggio, dalle condizioni atmosferiche e dall'usura.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
