Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Cerniera in acciaio.
Disco intermedio in ottone.
Asse in acciaio o ottone.Versione:Nottolino di lubrificazione secondo DIN 71412-D , acciaio zincato.
Parti metalliche in acciaio non trattato.Nota:Le cerniere sono realizzate con profilato di acciaio saldabile.
Il perno è fissato nella metà inferiore della cerniera.
Le diverse qualità di acciaio dei cordoni di saldatura e dei supporti a cui sono fissate le cerniere devono essere uguali o superiori a:
S235JR+AR secondo EN 10025-2:2004–10
DIN 8563 Parte 3 o Fe E 235 secondo SIA 161 DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

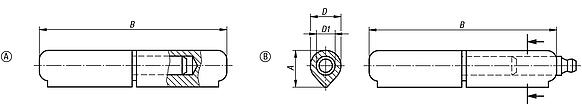

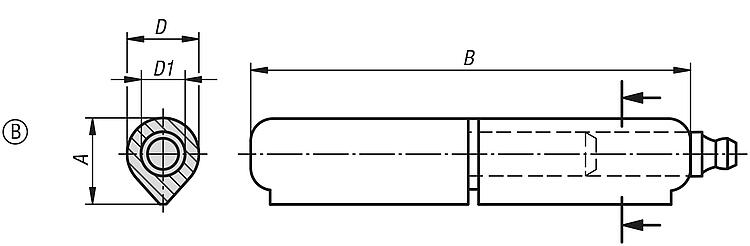

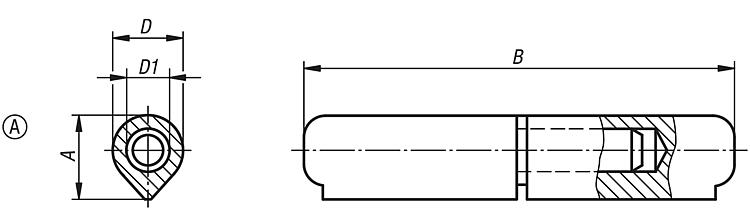

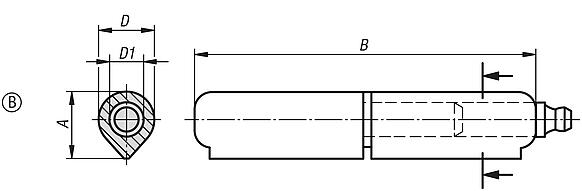

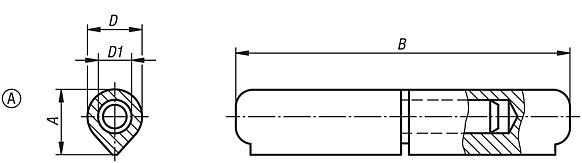

Disegni (sintesi completa) |
Selezione/filtro articoli |
|
N. ordine
| Forma
| Materiale
componenti | A | B | D
| D1 | CAD | Acc. | Prezzo | Ordinare |
|---|
| 27885-008040012 | A | acciaio | 9,7 | 40 | 8 | 5 |  | | 1,77 € | | | 27885-008050012 | A | acciaio | 9,7 | 50 | 8 | 5 | | | 1,87 € | | | 27885-010060012 | A | acciaio | 12,7 | 60 | 10 | 6 | | | 2,00 € | | | 27885-010070012 | A | acciaio | 12 | 70 | 10 | 6 | | | 3,06 € | | | 27885-013080012 | A | acciaio | 15,5 | 80 | 13 | 8 | | | 3,11 € | | | 27885-016100012 | A | acciaio | 20 | 100 | 16 | 10 | | | 4,45 € | | | 27885-016120012 | A | acciaio | 20 | 120 | 16 | 11 | | | 5,89 € | | | 27885-018135012 | A | acciaio | 22 | 135 | 18 | 12 | | | 8,14 € | | | 27885-020150012 | A | acciaio | 25 | 150 | 20 | 13 | | | 9,46 € | | | 27885-020180012 | A | acciaio | 25 | 180 | 20 | 14 | | | 12,17 € | | | 27885-023200012 | A | acciaio | 28,5 | 200 | 23 | 16 | | | 20,39 € | | | 27885-008040022 | A | ottone | 9,7 | 40 | 8 | 5 | | | 1,96 € | | | 27885-008050022 | A | ottone | 9,7 | 50 | 8 | 5 | | | 2,08 € | | | 27885-010060022 | A | ottone | 12,7 | 60 | 10 | 6 | | | 2,45 € | | | 27885-010070022 | A | ottone | 12 | 70 | 10 | 6 | | | 3,82 € | | | 27885-013080022 | A | ottone | 15,5 | 80 | 13 | 8 | | | 4,11 € | | | 27885-016100022 | A | ottone | 20 | 100 | 16 | 10 | | | 5,21 € | | | 27885-016120022 | A | ottone | 20 | 120 | 16 | 11 | | | 7,12 € | | | 27885-018135022 | A | ottone | 22 | 135 | 18 | 12 | | | 9,50 € | | | 27885-020150022 | A | ottone | 25 | 150 | 20 | 13 | | | 12,67 € | | | 27885-020180022 | A | ottone | 25 | 180 | 20 | 14 | | | 14,20 € | | | 27885-023200022 | A | ottone | 28,5 | 200 | 23 | 16 | | | 26,27 € | |
|
|
