22400Ruote dentate cilindriche in acciaio, modulo 4 a dentatura... |
Indietro |
|
|
DescrizioneMateriale:Acciaio 1.0503 (C45).Versione:Dentatura fresata, dritta.
Angolo di pressione 20°, non trattato.Nota:Fino a 36 denti con mozzo unilaterale, da 38 denti come disco. Le ruote dentate frontali possiedono un foro di centraggio o sono preforate (variabile in base al tipo di lavorazione). Per questo motivo, la dimensione D2 max. indicata nella tabella è il valore massimo del foro con cui vengono fornite le ruote dentate frontali. Questo foro pilota / foro di centraggio può essere dotato dal cliente di un foro calibrato, di un foro calibrato con scanalatura o di un foro filettato. In alternativa, il cliente può montare delle bussole per ridurre il diametro.Nota disegno:Forma A: con mozzo

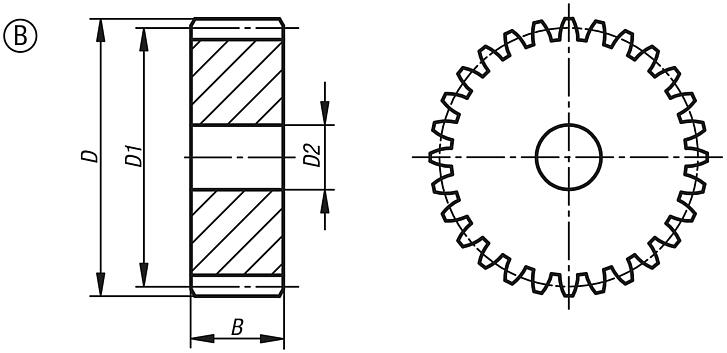

Forma B: senza mozzo DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Ruote dentate cilindriche in acciaio, modulo 4, dentatura fresata, dentatura dritta, angolo di pressione 20°, forma A, con mozzo |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | B
| D | D1 | D2
max. | D3 | L | Modulo | Numero
denti
| CAD | Acc. | Prezzo | Ordinare |
|---|
| 22400-0140400012 | A | 40 | 56 | 48 | 14 | 35 | 60 | 4 | 12 |  | | 30,62 € | | | 22400-0140400013 | A | 40 | 60 | 52 | 14 | 40 | 60 | 4 | 13 | | | 39,15 € | | | 22400-0140400014 | A | 40 | 64 | 56 | 14 | 45 | 60 | 4 | 14 | | | 42,62 € | | | 22400-0140400015 | A | 40 | 68 | 60 | 14 | 45 | 60 | 4 | 15 | | | 40,96 € | | | 22400-0140400016 | A | 40 | 72 | 64 | 16 | 50 | 60 | 4 | 16 | | | 42,14 € | | | 22400-0140400017 | A | 40 | 76 | 68 | 16 | 50 | 60 | 4 | 17 | | | 49,34 € | | | 22400-0140400018 | A | 40 | 80 | 72 | 16 | 50 | 60 | 4 | 18 | | | 45,68 € | | | 22400-0140400019 | A | 40 | 84 | 76 | 16 | 60 | 60 | 4 | 19 | | | 52,84 € | | | 22400-0140400020 | A | 40 | 88 | 80 | 16 | 60 | 60 | 4 | 20 | | | 48,25 € | | | 22400-0140400021 | A | 40 | 92 | 84 | 16 | 70 | 60 | 4 | 21 | | | 56,20 € | | | 22400-0140400022 | A | 40 | 96 | 88 | 16 | 70 | 60 | 4 | 22 | | | 57,37 € | | | 22400-0140400023 | A | 40 | 100 | 92 | 20 | 75 | 60 | 4 | 23 | | | 59,78 € | | | 22400-0140400024 | A | 40 | 104 | 96 | 20 | 75 | 60 | 4 | 24 | | | 61,20 € | | | 22400-0140400025 | A | 40 | 108 | 100 | 20 | 75 | 60 | 4 | 25 | | | 57,05 € | | | 22400-0140400026 | A | 40 | 112 | 104 | 20 | 75 | 60 | 4 | 26 | | | 65,26 € | | | 22400-0140400027 | A | 40 | 116 | 108 | 20 | 75 | 60 | 4 | 27 | | | 67,69 € | | | 22400-0140400028 | A | 40 | 120 | 112 | 20 | 75 | 60 | 4 | 28 | | | 70,64 € | | | 22400-0140400029 | A | 40 | 124 | 116 | 20 | 75 | 60 | 4 | 29 | | | 74,41 € | | | 22400-0140400030 | A | 40 | 128 | 120 | 20 | 75 | 60 | 4 | 30 | | | 73,06 € | | | 22400-0140400031 | A | 40 | 132 | 124 | 20 | 80 | 60 | 4 | 31 | | | 78,32 € | | | 22400-0140400032 | A | 40 | 136 | 128 | 20 | 80 | 60 | 4 | 32 | | | 79,18 € | | | 22400-0140400033 | A | 40 | 140 | 132 | 20 | 80 | 60 | 4 | 33 | | | 86,32 € | | | 22400-0140400034 | A | 40 | 144 | 136 | 20 | 80 | 60 | 4 | 34 | | | 85,63 € | | | 22400-0140400035 | A | 40 | 148 | 140 | 20 | 80 | 60 | 4 | 35 | | | 84,42 € | | | 22400-0140400036 | A | 40 | 152 | 144 | 25 | 80 | 60 | 4 | 36 | | | 88,40 € | |
|
Ruote dentate cilindriche in acciaio, modulo 4, dentatura fresata, dentatura dritta, angolo di pressione 20°, forma B, senza mozzo |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | B
| D | D1 | D2
max. | Modulo | Numero
denti
| CAD | Acc. | Prezzo | Ordinare |
|---|
| 22400-0240400038 | B | 40 | 160 | 152 | 25 | 4 | 38 | | | 69,84 € | | | 22400-0240400040 | B | 40 | 168 | 160 | 25 | 4 | 40 | | | 77,23 € | | | 22400-0240400045 | B | 40 | 188 | 180 | 25 | 4 | 45 | | | 85,17 € | | | 22400-0240400048 | B | 40 | 200 | 192 | 25 | 4 | 48 | | | 93,97 € | | | 22400-0240400050 | B | 40 | 208 | 200 | 25 | 4 | 50 | | | 101,30 € | | | 22400-0240400052 | B | 40 | 216 | 208 | 25 | 4 | 52 | | | 103,72 € | | | 22400-0240400055 | B | 40 | 228 | 220 | 25 | 4 | 55 | | | 133,27 € | | | 22400-0240400057 | B | 40 | 236 | 228 | 25 | 4 | 57 | | | 138,58 € | | | 22400-0240400060 | B | 40 | 248 | 240 | 25 | 4 | 60 | | | 154,30 € | | | 22400-0240400065 | B | 40 | 268 | 260 | 25 | 4 | 65 | | | 162,67 € | | | 22400-0240400070 | B | 40 | 288 | 280 | 25 | 4 | 70 | | | 169,25 € | | | 22400-0240400075 | B | 40 | 308 | 300 | 25 | 4 | 75 | | | 182,31 € | | | 22400-0240400076 | B | 40 | 312 | 304 | 30 | 4 | 76 | | | 190,41 € | | | 22400-0240400080 | B | 40 | 328 | 320 | 30 | 4 | 80 | | | 208,51 € | | | 22400-0240400085 | B | 40 | 348 | 340 | 30 | 4 | 85 | | | 224,61 € | | | 22400-0240400090 | B | 40 | 368 | 360 | 30 | 4 | 90 | | | 249,30 € | | | 22400-0240400095 | B | 40 | 388 | 380 | 30 | 4 | 95 | | | 284,04 € | | | 22400-0240400100 | B | 40 | 408 | 400 | 30 | 4 | 100 | | | 310,80 € | | | 22400-0240400110 | B | 40 | 448 | 440 | 30 | 4 | 110 | | | 366,86 € | | | 22400-0240400114 | B | 40 | 464 | 456 | 30 | 4 | 114 | | | 392,21 € | |
|
