Ruote dentate frontali in acciaio inox, modulo 4 dentatura fresata, dentatura dritta, angolo di pressione 20°
 22400-20

Ruote dentate frontali in acciaio inox, modulo 4 dentatura...

 Indietro

Descrizione articolo/immagini prodotto
DescrizioneMateriale:Acciaio inox 1.4305.Versione:Dentatura fresata, dritta.
Angolo di pressione 20°, non trattato.Nota:Le ruote dentate frontali possiedono un foro di centraggio o sono preforate (variabile in base al tipo di lavorazione). Per questo motivo, la dimensione D2 max. indicata nella tabella è il valore massimo del foro con cui vengono fornite le ruote dentate frontali. Questo foro pilota / foro di centraggio può essere dotato dal cliente di un foro calibrato, di un foro calibrato con scanalatura o di un foro filettato. In alternativa, il cliente può montare delle boccole per ridurre il diametro.Nota disegno:

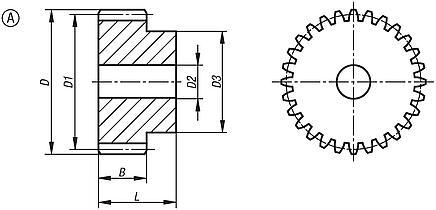

Forma A: con mozzo
Forma B: senza mozzo
Particolarità:
Acciaio inoxRoHS
DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
Scheda tecnica 22400-20 Ruote dentate frontali in acciaio inox, modulo 4 dentatura fresata, dentatura dritta, angolo di pressione 20° 239 kB

Disegni

Ruote dentate frontali in acciaio inox, modulo 4 dentatura fresata, dentatura dritta, angolo di pressione 20°

Selezione/filtro articoli
N. ordineFormaTipo di stampoModuloNumero
denti
B

DD1D2
max.		D3LCADAcc.PrezzoOrdinare
22400-20-1140400012Acon mozzo412405648143560 94,12 €
22400-20-1140400013Acon mozzo413406052144060 99,28 €
22400-20-1140400014Acon mozzo414406456144560 102,98 €
22400-20-1140400015Acon mozzo415406860144560 108,40 €
22400-20-1140400020Acon mozzo420408880166060 129,54 €
22400-20-1140400024Acon mozzo4244010496207560 151,12 €
22400-20-1140400025Acon mozzo42540108100207560 156,31 €
22400-20-1140400030Acon mozzo43040128120207560 190,24 €
