21032Tavole di guida a coda di rondine con vite micrometrica |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:GJL 250.Versione:Rettificato, superficie non trattata.Nota:Al posto della vite di regolazione centrale "N" può essere usata una maniglia a leva 06460. La gradazione della scala sulla ruota micrometrica è pari a 0,02 mm. Altre graduazioni su richiesta.
I valori di carico consentiti indicati (F) si riferiscono al carico dinamico con una vita utile di 1 milione di sollevamenti. In caso di carico statico è consentito il valore "F" riportato nella tabella moltiplicato per 10.
I valori del momento torcente si applicano solo a slitte centrali.
TI = n. di fori di montaggio E/M nella parte interna.
TA = n. di fori di montaggio E/M nella parte esterna.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|

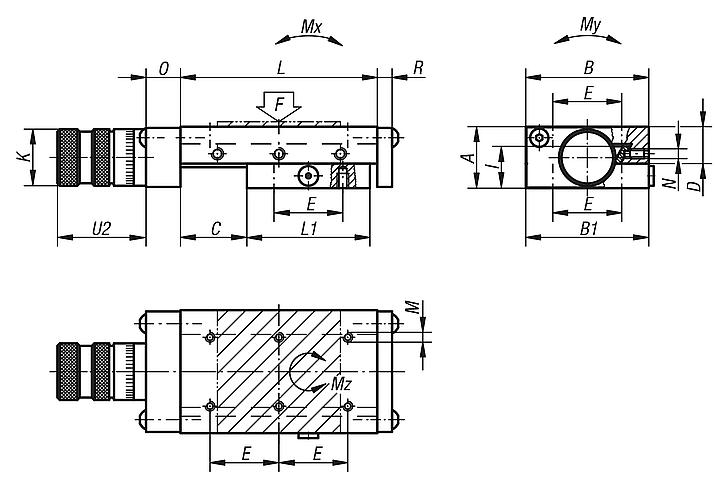

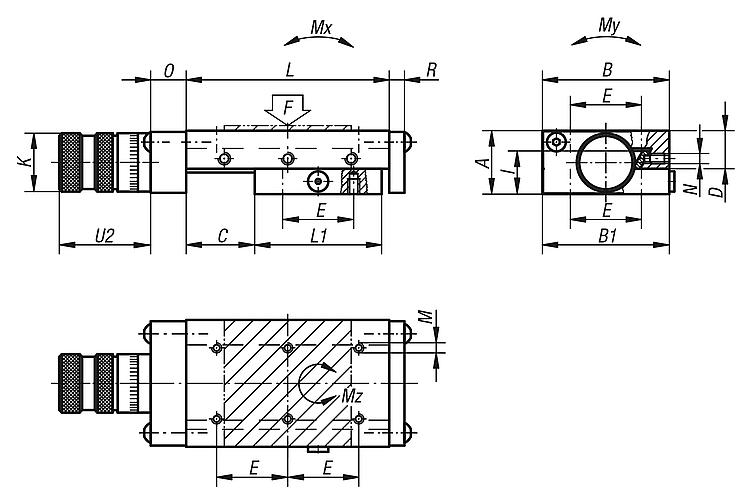

| N. ordine | A | B | B1 | C | D
| E | Tl | TA | I | K | L | L1 | M | N | O | R | U2 | Mandrino | F
N | Mx
Nm | My
Nm | Mz
Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| 21032-050080 | 25 | 50 | 49,5 | 25 | 15 | 28 | 4 | 6 | 17,6 | 23 | 80 | 50 | M4 | M5 | 19 | 6 | 31 | M6x1 | 109 | 2 | 6 | 2 |  | | 597,29 € | | | 21032-050105 | 25 | 50 | 49,5 | 50 | 15 | 28 | 4 | 8 | 17,6 | 23 | 105 | 50 | M4 | M5 | 19 | 6 | 31 | M6x1 | 61 | 4 | 9 | 4 | | | 631,70 € | | | 21032-050205 | 25 | 50 | 49,5 | 100 | 15 | 28 | 8 | 16 | 17,6 | 23 | 205 | 100 | M4 | M5 | 19 | 6 | 31 | M6x1 | 114 | 7 | 12 | 8 | | | 876,13 € | | | 21032-075105 | 32 | 75 | 74,5 | 25 | 19,5 | 62 | 4 | 4 | 22,5 | 30 | 105 | 75 | M5 | M5 | 21 | 6 | 38 | M10x1 | 290 | 5 | 19 | 6 | | | 714,33 € | | | 21032-075130 | 32 | 75 | 74,5 | 50 | 19,5 | 62 | 4 | 4 | 22,5 | 30 | 130 | 75 | M5 | M5 | 21 | 6 | 38 | M10x1 | 168 | 5 | 19 | 6 | | | 767,69 € | | | 21032-075155 | 32 | 75 | 74,5 | 75 | 19,5 | 62 | 4 | 4 | 22,5 | 30 | 155 | 75 | M5 | M5 | 21 | 6 | 38 | M10x1 | 118 | 5 | 19 | 6 | | | 845,16 € | | | 21032-100135 | 40 | 100 | 99,5 | 25 | 24 | 86 | 4 | 4 | 27,5 | 30 | 135 | 100 | M6 | M6 | 21 | 6 | 38 | M10x1 | 586 | 11 | 43 | 12 | | | 858,94 € | | | 21032-100160 | 40 | 100 | 99,5 | 50 | 24 | 86 | 4 | 4 | 27,5 | 30 | 160 | 100 | M6 | M6 | 21 | 6 | 38 | M10x1 | 351 | 11 | 43 | 12 | | | 891,63 € | | | 21032-100260 | 40 | 100 | 99,5 | 100 | 24 | 86 | 4 | 6 | 27,5 | 30 | 260 | 150 | M6 | M6 | 21 | 6 | 38 | M10x1 | 395 | 23 | 63 | 26 | | | 1.149,82 € | | | 21032-200310 | 60 | 200 | 199 | 100 | 37 | 170 | 4 | 4 | 41,5 | 47 | 310 | 200 | M8 | M8 | 28 | 8 | 53 | Tr 16x2 | 1078 | 66 | 283 | 71 | | | 1.881,37 € | |
