21000Tavole di guida a coda di rondine con vite micrometrica |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Alluminio EN AW-6063.Nota:Queste tavole di guida di precisione trovano impiego, ad esempio, nella costruzione di macchine e attrezzature, nella metrologia, negli strumenti ottici e nella meccanica fine.
Il valore di carico ammissibile indicato (F) è riferito a carichi statici.
I valori di coppia sono validi solo quando il carrello è in posizione centrale.
La vite micrometrica per lo spostamento della slitta è inserita.

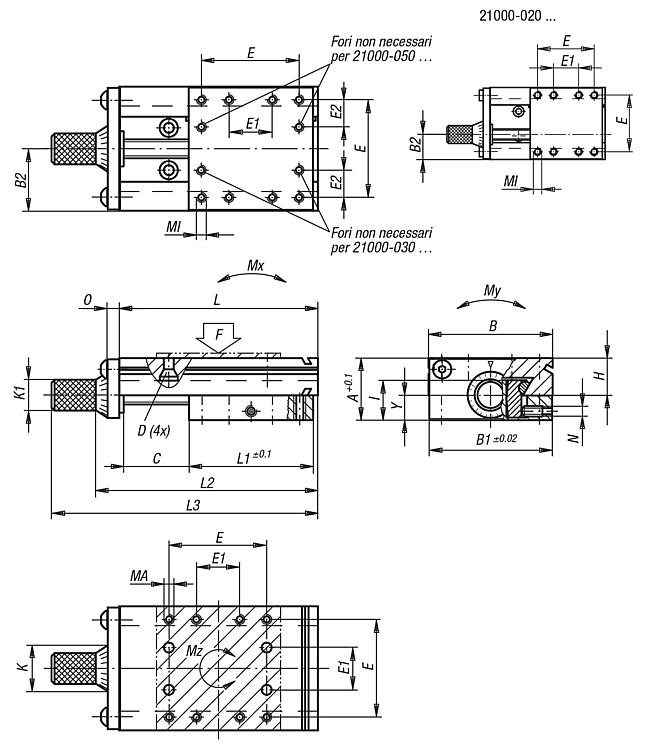

M1 = Svasatura per vite.
TI = Numero di fori di montaggio E1/E2/M1 nella parte interna.
TA = Numero di fori di montaggio E/E1/MA nella parte esterna.Vantaggi:- nuovo sistema di serraggio sicuro e innovativo, senza spostamenti in altezza o laterali.
- guide senza gioco.
- combinazione rapida sugli assi x-y-z.Uso:- Impostazione delle unità di lavorazione, fotocamere metriche, specchi, microscopi e testine laser (anche per la lavorazione di aghi chirurgici).
- Impostazione fine di testine per saldature e per taglio plasma.
- Focalizzazione dell'ugello bruciatore. DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|
| N. ordine | A | B
| B1 | B2 | D
per
vite | E | E1 | E2 | Tl | TA | H | I | K | K1 | Corsa
S | CAD | Acc. | Prezzo | Ordinare |
|---|
| 21000-020030 | 13 | 20 -0,3 | 19,6 | 8,1 | M2 | 12 | 6 | - | 8 | 8 | 8 | 8,3 | 10 | 6,3 | 5 |  |  | 277,32 € | | | 21000-020035 | 13 | 20 -0,3 | 19,6 | 8,1 | M2 | 12 | 6 | - | 8 | 8 | 8 | 8,3 | 10 | 6,3 | 10 | | | 281,23 € | | | 21000-020045 | 13 | 20 -0,3 | 19,6 | 8,1 | M2 | 12 | 6 | - | 8 | 8 | 8 | 8,3 | 10 | 6,3 | 20 | | | 285,07 € | | | 21000-030040 | 15 | 30 -0,3 | 29,6 | 13 | M3 | 23 | 8 | 7,5 | 10 | 8 | 9,8 | 9,8 | 10 | 6,3 | 5 | | | 298,70 € | | | 21000-030045 | 15 | 30 -0,3 | 29,6 | 13 | M3 | 23 | 8 | 7,5 | 10 | 8 | 9,8 | 9,8 | 10 | 6,3 | 10 | | | 302,55 € | | | 21000-030055 | 15 | 30 -0,3 | 29,6 | 13 | M3 | 23 | 8 | 7,5 | 10 | 8 | 9,8 | 9,8 | 10 | 6,3 | 20 | | | 306,43 € | | | 21000-050067 | 23 | 50 -0,3 | 49,4 | 25 | M4 | 38 | 16 | 11 | 10 | 8 | 14,5 | 15,6 | 22 | 14,3 | 12 | | | 316,12 € | | | 21000-050080 | 23 | 50 -0,3 | 49,4 | 25 | M4 | 38 | 16 | 11 | 10 | 8 | 14,5 | 15,6 | 22 | 14,3 | 25 | | | 320,01 € | | | 21000-050105 | 23 | 50 -0,3 | 49,4 | 25 | M4 | 38 | 16 | 11 | 10 | 8 | 14,5 | 15,6 | 22 | 14,3 | 50 | | | 323,91 € | | | 21000-080110 | 34 | 80 -0,5 | 79 | 40 | M5 | 60 | 34 | 13 | 12 | 8 | 23 | 22,5 | 26 | 14,3 | 25 | | | 399,52 € | | | 21000-080135 | 34 | 80 -0,5 | 79 | 40 | M5 | 60 | 34 | 13 | 12 | 8 | 23 | 22,5 | 26 | 14,3 | 50 | | | 403,37 € | | | 21000-080160 | 34 | 80 -0,5 | 79 | 40 | M5 | 60 | 34 | 13 | 12 | 8 | 23 | 22,5 | 26 | 14,3 | 75 | | | 407,30 € | | | 21000-080185 | 34 | 80 -0,5 | 79 | 40 | M5 | 60 | 34 | 13 | 12 | 8 | 23 | 22,5 | 26 | 14,3 | 100 | | | 409,24 € | | | 21000-120150 | 45 | 120 -0,5 | 119 | 60 | M5 | 90 | 40 | 25 | 12 | 8 | 30 | 29 | 26 | 14,3 | 25 | | | 492,63 € | | | 21000-120175 | 45 | 120 -0,5 | 119 | 60 | M5 | 90 | 40 | 25 | 12 | 8 | 30 | 29 | 26 | 14,3 | 50 | | | 502,34 € | | | 21000-120200 | 45 | 120 -0,5 | 119 | 60 | M5 | 90 | 40 | 25 | 12 | 8 | 30 | 29 | 26 | 14,3 | 75 | | | 521,70 € | | | 21000-120225 | 45 | 120 -0,5 | 119 | 60 | M5 | 90 | 40 | 25 | 12 | 8 | 30 | 29 | 26 | 14,3 | 100 | | | 539,17 € | |
| N. ordine | L
| L1 | L2 | L3 | MI | MA | N | O | Y | Mandrino | F
N | Mx
Nm | My
Nm | Mz
Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| 21000-020030 | 30 | 20 | 38,2 | 48,2 | M2x3 | M2x3 | M3 | 3 | 5,2 | M5x0,5 | 180 | 0,45 | 2 | 0,3 | | | 277,32 € | | | 21000-020035 | 35 | 20 | 43,2 | 53,2 | M2x3 | M2x3 | M3 | 3 | 5,2 | M5x0,5 | 180 | 0,45 | 2 | 0,3 | | | 281,23 € | | | 21000-020045 | 45 | 20 | 53,2 | 63,2 | M2x3 | M2x3 | M3 | 3 | 5,2 | M5x0,5 | 180 | 0,45 | 2 | 0,3 | | | 285,07 € | | | 21000-030040 | 40 | 30 | 48,2 | 58,2 | M3x4,5 | M3x4,5 | M4 | 3 | 5,8 | M5x0,5 | 350 | 1,1 | 4 | 1 | | | 298,70 € | | | 21000-030045 | 45 | 30 | 53,2 | 63,2 | M3x4,5 | M3x4,5 | M4 | 3 | 5,8 | M5x0,5 | 350 | 1,1 | 4 | 1 | | | 302,55 € | | | 21000-030055 | 55 | 30 | 63,2 | 73,2 | M3x4,5 | M3x4,5 | M4 | 3 | 5,8 | M5x0,5 | 350 | 1,1 | 4 | 1 | | | 306,43 € | | | 21000-050067 | 67 | 50 | 78,2 | 98,2 | M4x6 | M4x8 | M4 | 5 | 11,5 | M5x0,5 | 540 | 2,5 | 8 | 2,3 | | | 316,12 € | | | 21000-050080 | 80 | 50 | 91,2 | 111,2 | M4x6 | M4x8 | M4 | 5 | 11,5 | M5x0,5 | 540 | 2,5 | 8 | 2,3 | | | 320,01 € | | | 21000-050105 | 105 | 50 | 116,2 | 136,2 | M4x6 | M4x8 | M4 | 5 | 11,5 | M5x0,5 | 540 | 2,5 | 8 | 2,3 | | | 323,91 € | | | 21000-080110 | 110 | 80 | 128,3 | 148,3 | M5x7,5 | M5x10 | M6 | 8 | 14 | M10x1 | 750 | 8 | 22 | 7 | | | 399,52 € | | | 21000-080135 | 135 | 80 | 153,3 | 173,3 | M5x7,5 | M5x10 | M6 | 8 | 14 | M10x1 | 750 | 8 | 22 | 7 | | | 403,37 € | | | 21000-080160 | 160 | 80 | 178,3 | 198,3 | M5x7,5 | M5x10 | M6 | 8 | 14 | M10x1 | 750 | 8 | 22 | 7 | | | 407,30 € | | | 21000-080185 | 185 | 80 | 203,3 | 223,3 | M5x7,5 | M5x10 | M6 | 8 | 14 | M10x1 | 750 | 8 | 22 | 7 | | | 409,24 € | | | 21000-120150 | 150 | 120 | 172,3 | 192,3 | M5x10 | M5x10 | M6 | 12 | 18,5 | M10x1 | 1500 | 30 | 45 | 18 | | | 492,63 € | | | 21000-120175 | 175 | 120 | 197,3 | 217,3 | M5x10 | M5x10 | M6 | 12 | 18,5 | M10x1 | 1500 | 30 | 45 | 18 | | | 502,34 € | | | 21000-120200 | 200 | 120 | 222,3 | 242,3 | M5x10 | M5x10 | M6 | 12 | 18,5 | M10x1 | 1500 | 30 | 45 | 18 | | | 521,70 € | | | 21000-120225 | 225 | 120 | 247,3 | 267,3 | M5x10 | M5x10 | M6 | 12 | 18,5 | M10x1 | 1500 | 30 | 45 | 18 | | | 539,17 € | |
