        Viti di pressione a sfera senza testa con sfera spianata e spina antitorsione

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Vite in acciaio da bonifica classe di resistenza almeno 10.9.
Sfera in acciaio per cuscinetti volventi.Versione:Vite colore nero.
Sfera temprata, non trattata.Nota:Con la sfera spianata, è possibile serrare, fissare o sostenere superfici non pianoparallele senza deformazione, in quanto la sfera a supporto mobile ha una capacità di adattamento fino a 9°.

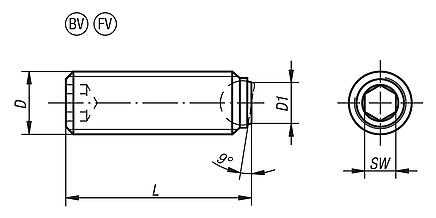

I modelli piu lunghi sono stati sviluppati per l‘impiego come „perni adesivi“. In caso di serie piccole o medie, consentono la produzione economica di elementi di collegamento meccanici con filettatura esterna.Nota disegno:

Forma BV: sfera spianata con spina antitorsione
Forma FV: sfera spianata, zigrinata con spina antitorsione

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 07110 Viti di pressione a sfera senza testa con sfera spianata e spina antitorsione

152 kB

Clssi di resistenza

127 kB

Disegni

Sintesi articoli (compressa)

Selezione/filtro articoli

N. ordine	Forma	D	D1	L	Ø sfera	SW	Carico ammissibile max. kN (solo con carico statico)	Prezzo
07110-50612	BV	M6	3	12,1	4	3	6	8,11 €
07110-50616	BV	M6	3	16,1	4	3	6	8,18 €
07110-50620	BV	M6	3	20,1	4	3	6	8,35 €
07110-50625	BV	M6	3	25,1	4	3	6	8,43 €
07110-50816	BV	M8	4,1	16,3	5,5	4	9	9,26 €
07110-50820	BV	M8	4,1	20,3	5,5	4	9	9,79 €
07110-50825	BV	M8	4,1	25,3	5,5	4	9	9,79 €
07110-50830	BV	M8	4,1	30,3	5,5	4	9	9,83 €
07110-51020	BV	M10	5,6	20,3	7	5	12	10,37 €
07110-51025	BV	M10	5,6	25,3	7	5	12	10,74 €
07110-51035	BV	M10	5,6	35,3	7	5	12	10,86 €
07110-51040	BV	M10	5,6	40,2	7	5	12	11,01 €
07110-51230	BV	M12	7	30,2	8,5	6	18	12,71 €
07110-51220	BV	M12	7	20,2	8,5	6	18	12,04 €
07110-51240	BV	M12	7	40,2	8,5	6	18	12,83 €
07110-51250	BV	M12	7	50	8,5	6	18	13,02 €
07110-51620	BV	M16	10,7	20	12	8	36	15,67 €
07110-51625	BV	M16	10,7	25	12	8	36	15,79 €
07110-51635	BV	M16	10,7	35	12	8	36	16,17 €
07110-51650	BV	M16	10,7	50	12	8	36	16,56 €
07110-52030	BV	M20	13,5	30	15	10	60	23,79 €
07110-52040	BV	M20	13,5	40	15	10	60	23,89 €
07110-52050	BV	M20	13,5	50	15	10	60	24,25 €
07110-52060	BV	M20	13,5	60	15	10	60	24,36 €
07110-52435	BV	M24	15,8	35	18	12	80	31,00 €
07110-52450	BV	M24	15,8	50	18	12	80	31,60 €
07110-52480	BV	M24	15,8	80	18	12	80	33,55 €
07110-60816	FV	M8	4,1	16,3	5,5	4	9	17,02 €
07110-60820	FV	M8	4,1	20,3	5,5	4	9	17,02 €
07110-60825	FV	M8	4,1	25,3	5,5	4	9	17,09 €
07110-60830	FV	M8	4,1	30,3	5,5	4	9	17,15 €
07110-61020	FV	M10	5,6	20,3	7	5	12	21,56 €
07110-61025	FV	M10	5,6	25,3	7	5	12	22,51 €
07110-61035	FV	M10	5,6	35,3	7	5	12	22,68 €
07110-61040	FV	M10	5,6	40,2	7	5	12	23,08 €
07110-61220	FV	M12	7	20,2	8,5	6	18	23,44 €
07110-61230	FV	M12	7	30,2	8,5	6	18	24,58 €
07110-61240	FV	M12	7	40,2	8,5	6	18	24,77 €
07110-61250	FV	M12	7	50	8,5	6	18	25,20 €
07110-61620	FV	M16	10,7	20	12	8	36	25,78 €
07110-61625	FV	M16	10,7	25	12	8	36	25,96 €
07110-61635	FV	M16	10,7	35	12	8	36	28,27 €
07110-61650	FV	M16	10,7	50	12	8	36	28,62 €
07110-62030	FV	M20	13,5	30	15	10	60	33,22 €
07110-62040	FV	M20	13,5	40	15	10	60	33,91 €
07110-62050	FV	M20	13,5	50	15	10	60	34,17 €
07110-62060	FV	M20	13,5	60	15	10	60	34,78 €
07110-62435	FV	M24	15,8	35	18	12	80	39,72 €
07110-62450	FV	M24	15,8	50	18	12	80	40,80 €
07110-62480	FV	M24	15,8	80	18	12	80	43,18 €
