        Manovelle diritte simili a DIN 469

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Corpo della manovella in ghisa malleabile o ghisa sferoidale.Versione:Superficie sabbiata.Nota:Forma D: manovella con impugnatura girevole
Forma F: manovella con impugnatura fissaParticolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06490 Manovelle diritte simili a DIN 469

124 kB

Disegni (sintesi completa)

Manovelle diritte simili a DIN 469, Forma D, con impugnatura girevole

Maggiori informazioni

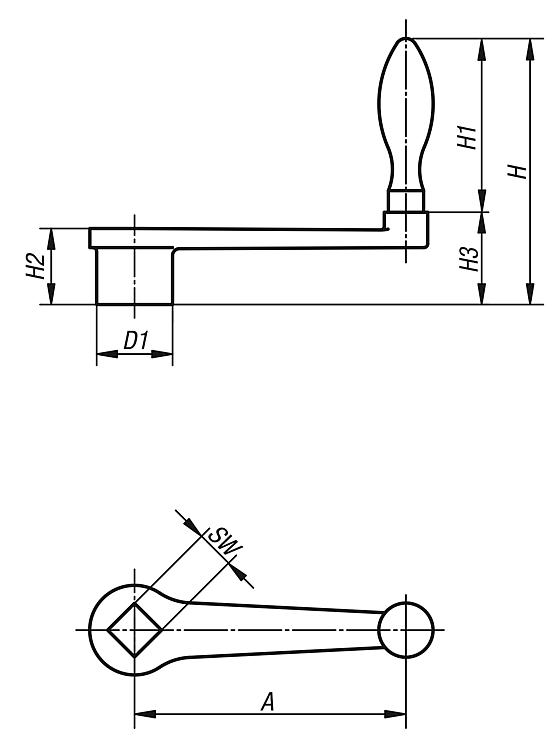

Disegni

Manovelle diritte simili a DIN 469, Forma D, con impugnatura girevole

Selezione/filtro articoli

N. ordine	Forma	A	D1	H	H1	H2	H3	SW	Diametro impugnatura	Prezzo
06490-206X10	D	63	20	80	52	20	28	10+0,2	16	19,94 €
06490-208X10	D	80	24	98	65	24	33	10+0,2	20	22,41 €
06490-208X12	D	80	24	98	65	24	33	12+0,2	20	22,41 €
06490-210X12	D	100	28	102	65	28	37	12+0,2	20	23,14 €
06490-210X14	D	100	28	102	65	28	37	14+0,3	20	23,14 €
06490-212X14	D	125	34	120	80	34	40	14+0,3	25	29,21 €
06490-212X17	D	125	34	120	80	34	40	17+0,3	25	29,21 €
06490-216X17	D	160	37	131	83	38	48	17+0,3	25	32,41 €
06490-216X19	D	160	37	131	83	38	48	19+0,3	25	32,41 €
06490-220X19	D	200	40	158	105	44	53	19+0,3	32	47,32 €
06490-220X22	D	200	40	158	105	44	53	22+0,3	32	47,32 €

Manovelle diritte simili a DIN 469, Forma F, con impugnatura fissa

Maggiori informazioni

Disegni

Manovelle diritte simili a DIN 469, Forma F, con impugnatura fissa

Selezione/filtro articoli

N. ordine	Forma	A	D1	H	H1	H2	H3	SW	Diametro impugnatura	Prezzo
06490-106X10	F	63	20	80	52	20	28	10+0,2	16	13,40 €
06490-108X10	F	80	24	98	65	24	33	10+0,2	20	15,16 €
06490-108X12	F	80	24	98	65	24	33	12+0,2	20	15,16 €
06490-110X12	F	100	28	102	65	28	37	12+0,2	20	16,33 €
06490-110X14	F	100	28	102	65	28	37	14+0,3	20	16,33 €
06490-112X14	F	125	34	120	80	34	40	14+0,3	25	21,62 €
06490-112X17	F	125	34	120	80	34	40	17+0,3	25	21,62 €
06490-116X17	F	160	37	131	83	38	48	17+0,3	25	27,58 €
06490-116X19	F	160	37	131	83	38	48	19+0,3	25	27,58 €
06490-120X19	F	200	40	158	105	44	53	19+0,3	32	38,21 €
06490-120X22	F	200	40	158	105	44	53	22+0,3	32	38,21 €
