05592-12Chiusura a un quarto di giro in acciaio inox, retraibile, testa... |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneDescrizione del prodotto:Le chiusure a un quarto di giro servono per cambiare e chiudere rapidamente e facilmente dispositivi o sportelli.
Il serraggio senza attrezzi abbrevia i tempi di allestimento.Materiale:Alloggiamento in acciaio inox.
Perno in acciaio.
Manopola in acciaio inox o resina termoplastica PA (poliammide)Versione:Alloggiamento lucido.
Perno nichelato.
Manopola in PA rinforzata con fibra di vetro, colore nero.
Manopola in acciaio inox, non trattato.Nota:Le viti di fissaggio M2 o M3 in acciaio inox sono fornite in dotazione.
Opzione di montaggio 1 per spessore piastra 9 mm.
Opzione di montaggio 2 per spessore piastra > 9 fino a 20 mm.
Opzione di montaggio 3 per spessore piastra 6 mm.
Opzione di montaggio 4 per spessore piastra > 6 mm fino a < 9 mm.
Se la forza di tenuta viene superata, si crea una fessura superiore a 0,1 mm tra le piastre.Modalità di utilizzoAssicurarsi che la testa rotante sia in posizione "OFF".
Far scorrere o posizionare la chiusura a un quarto di giro sulla piastra di serraggio preassemblata.
Premere la testa rotante verso il basso e ruotarla in posizione "ON".
Quando il bloccaggio è completo, si sente un clic.Accessori:Piastre di serraggio in acciaio per chiusure a un quarto di giro 05592-30.
Rondelle distanziali in acciaio inox per chiusure a un quarto di giro 05592-15.Nota disegno:1) Opzione di montaggio 1
2) Opzione di montaggio 2
3) Opzione di montaggio 3
4) Opzione di montaggio 4
5) Piastra
6) Rondella distanziale DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Versione 2 | Materiale
componenti | L | L1 | H | H1 | H2 | D
| D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | T | T1 | T2 | T3 | T4 | T5 | T6 | CAD | Acc. | Prezzo | Ordinare |
|---|
| 05592-12-2508 | perno in acciaio | poliammide | 20 | 8,5 | 43,9 | 14,7 | 32,3 | 8 | 14 | 25 | 35 | 21 | 14 | 26 | 4,4 | 2,4 | 9 | 9-20 | 5,5 | 6 | 2,5 | 6-9 | 3 |  | | 76,21 € | | | 05592-12-3408 | perno in acciaio | poliammide | 20 | 8,5 | 43,9 | 14,7 | 32,3 | 8 | 18 | 34 | 40 | 28 | 18 | 35 | 6,5 | 3,4 | 9 | 9-20 | 5,5 | 6 | 2,5 | 6-9 | 3 | | | 77,71 € | |
| N. ordine | Versione 2 | Materiale

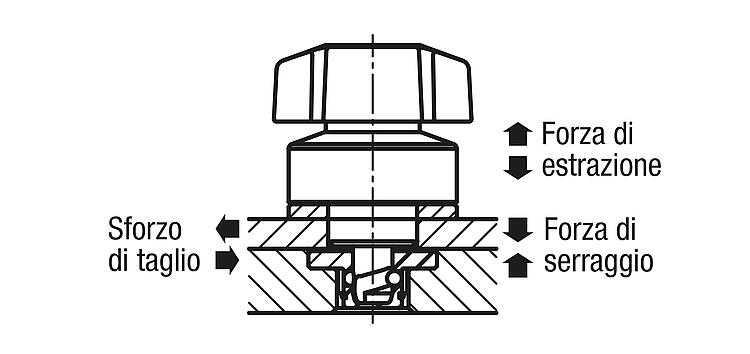

componenti | M | Forza
di bloccaggio
N | Sforzo di
taglio
kN | Forza di
estrazione F
kN | Forza
di serraggio
N | Resistenza alle
alte temperature
| CAD | Acc. | Prezzo | Ordinare |
|---|
| 05592-12-2508 | perno in acciaio | poliammide | M2x3 | 250 | 3 | 1,6 | 250 | ≤130 °C | | | 76,21 € | | | 05592-12-3408 | perno in acciaio | poliammide | M3x6 | 250 | 3 | 1,6 | 250 | ≤130 °C | | | 77,71 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Versione 2 | Materiale
componenti | L | L1 | H | H1 | H2 | D
| D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | T | T1 | T2 | T3 | T4 | T5 | T6 | CAD | Acc. | Prezzo | Ordinare |
|---|
| 05592-12-25081 | perno in acciaio | acciaio inox A2 | 20 | 8,5 | 43,9 | 14,7 | 32,3 | 8 | 14 | 25 | 35 | 21 | 14 | 26 | 4,4 | 2,4 | 9 | 9-20 | 5,5 | 6 | 2,5 | 6-9 | 3 | | | 86,42 € | | | 05592-12-34081 | perno in acciaio | acciaio inox A2 | 20 | 8,5 | 43,9 | 14,7 | 32,3 | 8 | 18 | 34 | 40 | 28 | 18 | 35 | 6,5 | 3,4 | 9 | 9-20 | 5,5 | 6 | 2,5 | 6-9 | 3 | | | 88,12 € | |
| N. ordine | Versione 2 | Materiale
componenti | M | Forza
di bloccaggio
N | Sforzo di
taglio
kN | Forza di
estrazione F
kN | Forza
di serraggio
N | Resistenza alle
alte temperature
| CAD | Acc. | Prezzo | Ordinare |
|---|
| 05592-12-25081 | perno in acciaio | acciaio inox A2 | M2x3 | 400 | 3 | 1,6 | 400 | ≤180 °C | | | 86,42 € | | | 05592-12-34081 | perno in acciaio | acciaio inox A2 | M3x6 | 400 | 3 | 1,6 | 400 | ≤180 °C | | | 88,12 € | |
|
