05591Chiusura a 1/4 di giro in acciaio inox manopola in plastica o... |
Indietro |
|
|
DescrizioneMateriale:Alloggiamento in acciaio inox.
Perno in acciaio o acciaio inox.
Spina in acciaio inox.
Manopola in acciaio inox o resina termoplastica PA (poliammide)Versione:Alloggiamento non trattato.
Perno nichelato o non trattato.
Spina non trattata.
Manopola in PA rinforzata con fibra di vetro, colore nero.
Manopola in acciaio inox, non trattato.Nota:Viti di fissaggio M2 o M3 incluse.

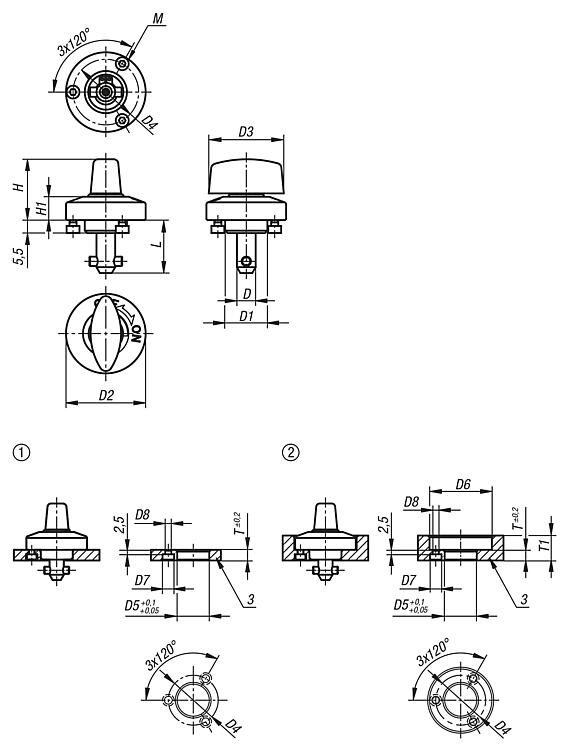

Opzione di montaggio 1 per spessore piastra di 6 o 12 mm.
Opzione di montaggio 2 per spessore piastra da 12 a 20 mm.
Se la forza di tenuta viene superata, si forma uno spazio superiore a 0,1 mm tra le piastre.
Accessori:Piastre di bloccaggio 05592Nota disegno: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Materiale

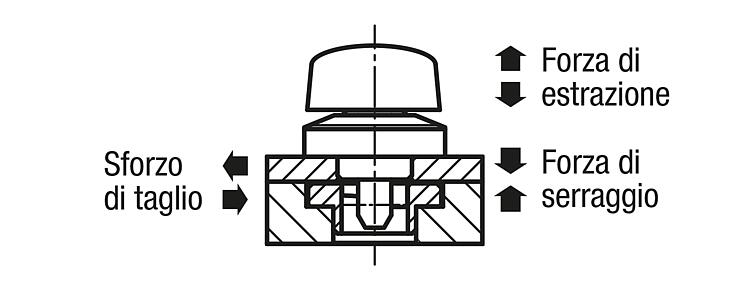

componenti | Versione 2 | D | L | D1 | D2 | D3 | D4 | H | H1 | M | D5 | D6 | D7 | D8 | T | T1 | Forza
di serraggio
N | Forza
di bloccaggio
N | Sforzo di
taglio
kN | Forza di
estrazione F
kN | Resistenza alle
alte temperature
| CAD | Acc. | Prezzo | Ordinare |
|---|
| 05591-516 | plastica | perno in acciaio | 5 | 15,5 | 14 | 25 | 20 | 21 | 19 | 6,5 | M2x3 | 14 | 26 | 4,4 | 2,4 | 6 | 6-10 | 60 | 60 | 1,8 | 1,2 | ≤130 °C |  | | 33,35 € | | | 05591-817 | plastica | perno in acciaio | 8 | 17 | 18 | 34 | 32 | 28 | 26 | 10 | M3x4 | 18 | 35 | 6,5 | 3,4 | 6 | 6-14 | 90 | 90 | 3,2 | 2,6 | ≤130 °C | | | 34,30 € | | | 05591-823 | plastica | perno in acciaio | 8 | 23 | 18 | 34 | 32 | 28 | 26 | 10 | M3x4 | 18 | 35 | 6,5 | 3,4 | 12 | 12-20 | 90 | 90 | 3,2 | 2,6 | ≤130 °C | | | 34,30 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Materiale
componenti | Versione 2 | D | L | D1 | D2 | D3 | D4 | H | H1 | M | D5 | D6 | D7 | D8 | T | T1 | Forza
di serraggio
N | Forza
di bloccaggio
N | Sforzo di
taglio
kN | Forza di
estrazione F
kN | Resistenza alle
alte temperature
| Stato | CAD | Acc. | Prezzo | Ordinare |
|---|
| 05591-5161 | acciaio inox | perno in acciaio | 5 | 15,5 | 14 | 25 | 20 | 21 | 19 | 6,5 | M2x3 | 14 | 26 | 4,4 | 2,4 | 6 | 6-10 | 60 | 60 | 1,8 | 1,2 | ≤200 °C | in uscita | | | 41,94 € | | | 05591-8171 | acciaio inox | perno in acciaio | 8 | 17 | 18 | 34 | 32 | 28 | 25,5 | 10 | M3x4 | 18 | 35 | 6,5 | 3,4 | 6 | 6-14 | 90 | 90 | 3,2 | 2,6 | ≤200 °C | in uscita | | | 43,83 € | | | 05591-8231 | acciaio inox | perno in acciaio | 8 | 23 | 18 | 34 | 32 | 28 | 25,5 | 10 | M3x4 | 18 | 35 | 6,5 | 3,4 | 12 | 12-20 | 90 | 90 | 3,2 | 2,6 | ≤200 °C | in uscita | | | 43,83 € | | | 05591-15161 | acciaio inox | perno in acciaio inox | 5 | 15,5 | 14 | 25 | 20 | 21 | 19 | 6,5 | M2x3 | 14 | 26 | 4,4 | 2,4 | 6 | 6-10 | 60 | 60 | 1,8 | 1,2 | ≤200 °C | | | | 48,48 € | | | 05591-18171 | acciaio inox | perno in acciaio inox | 8 | 17 | 18 | 34 | 32 | 28 | 25,5 | 10 | M3x4 | 18 | 35 | 6,5 | 3,4 | 6 | 6-14 | 90 | 90 | 3,2 | 2,6 | ≤200 °C | | | | 50,21 € | | | 05591-18231 | acciaio inox | perno in acciaio inox | 8 | 23 | 18 | 34 | 32 | 28 | 25,5 | 10 | M3x4 | 18 | 35 | 6,5 | 3,4 | 12 | 12-20 | 90 | 90 | 3,2 | 2,6 | ≤200 °C | | | | 50,21 € | |
|
