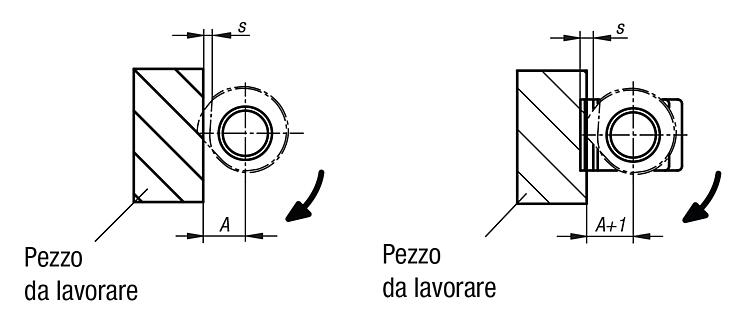

DescrizioneMateriale:Acciaio da bonifica.Versione:brunito.Nota:La dimensione A si riferisce alla distanza dal pezzo al centro della filettatura (vite di serraggio).

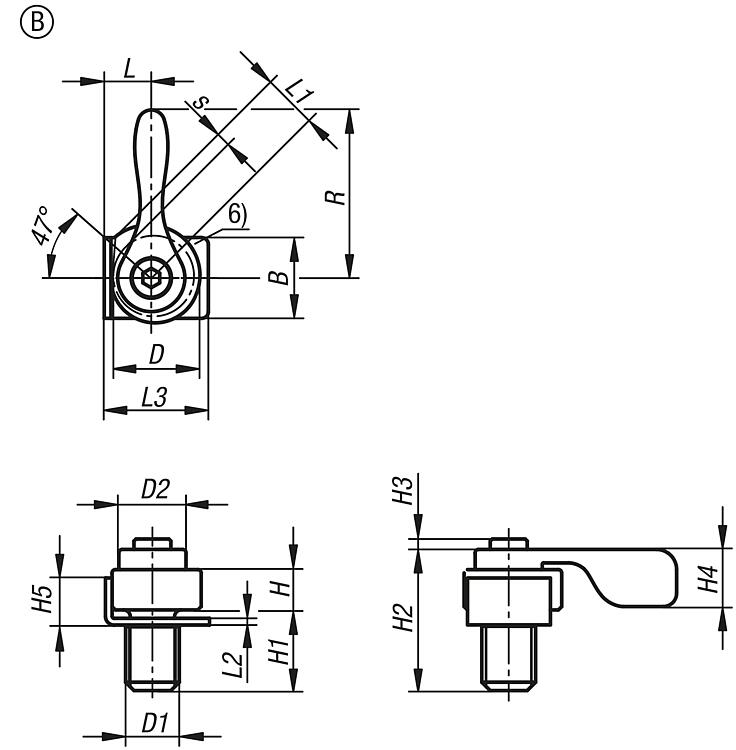

Per ridurre al minimo i graffi sul pezzo, si consiglia di utilizzare la forma B con piastra di serraggio.

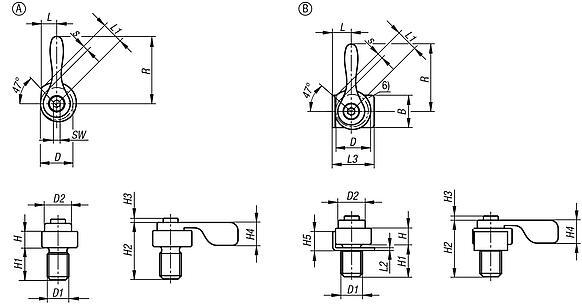

Grazie alla sua forma esagonale, la leva di serraggio può essere montata con incrementi di 60°. L´utilizzatore puó allinearla secondo le proprie esigenze.Vantaggi:- Design compatto - Serraggio facile e veloce dei componenti - Serraggio senza attrezzi tramite leva di serraggioAccessori:Piastra di serraggiov 04431-15.Nota disegno:

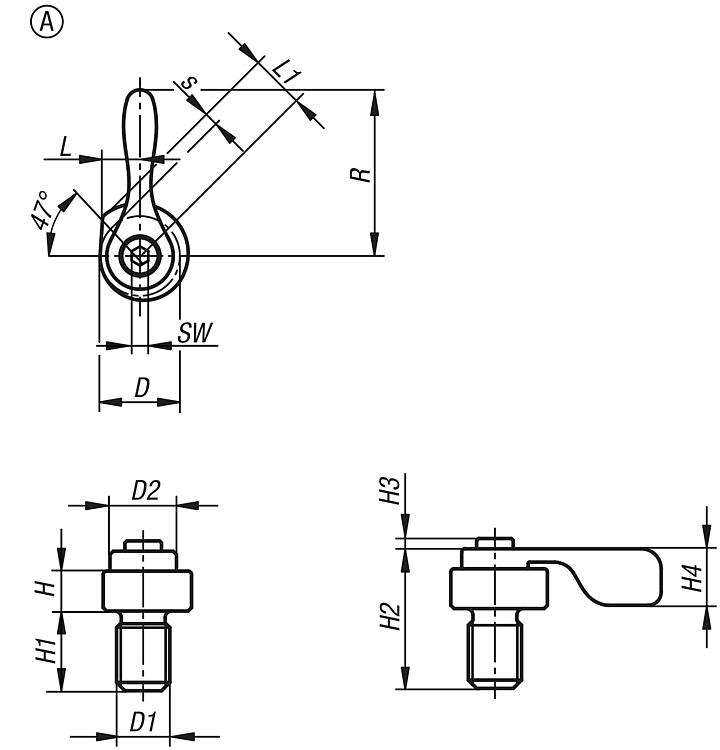

(1) vite di serraggio (2) rondella elastica (3) leva di serraggio (4) chiave esagonale (5) morsetto eccentrico (6) piastra di serraggio
DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
