Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli
DescrizioneMateriale:Acciaio da bonifica.Versione:brunito.Nota:La dimensione A si riferisce alla distanza dal pezzo al centro della filettatura (vite di serraggio).

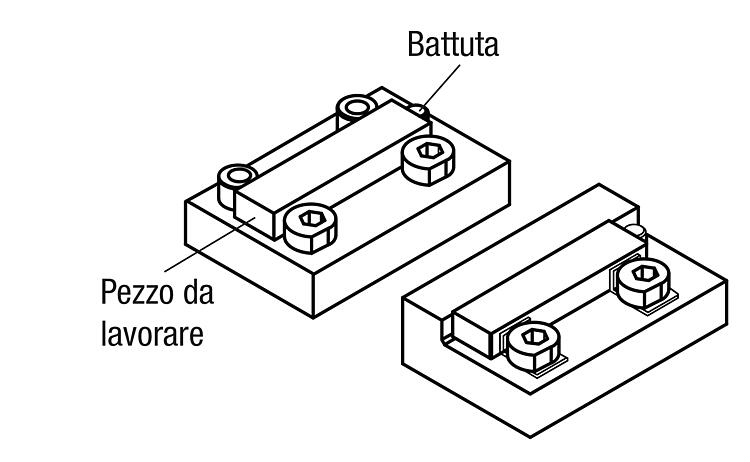

Per ridurre al minimo i graffi sul pezzo, si consiglia di utilizzare la forma B con piastra di serraggio.
Vantaggi:- Design compatto
- Serraggio facile e veloce dei componenti

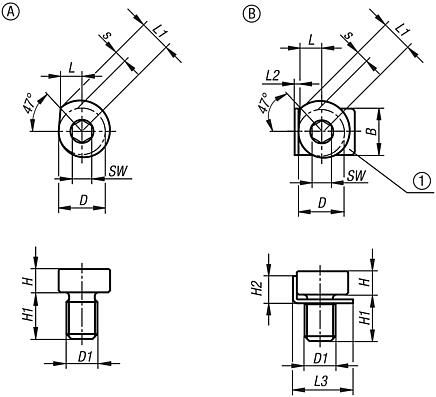

Accessori:Piastra di serraggiov 04431-15.Nota disegno:
(1) Piastra di serraggio
DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
 Scheda tecnica 04431-10 Morsetti eccentrici in acciaio 286 kB

Disegni (sintesi completa)

Morsetti eccentrici in acciaio

Morsetti eccentrici in acciaio, forma A

Maggiori informazioni

Disegni

Morsetti eccentrici in acciaio, forma A

Selezione/filtro articoli

N. ordineFormaTipo
di stampo
ADD1HH1LL1Corsa
S
SWForza di
bloccaggio
kN
Coppia di
serraggio
max. Nm
CADAcc.PrezzoOrdinare
04431-10-060Asenza piastra di serraggio5,910M65956,81,842,27,4 17,88 €
04431-10-080Asenza piastra di serraggio7,112M861268,22,254,718 19,16 €
04431-10-100Asenza piastra di serraggio8,314M1071579,52,567,935 20,10 €
04431-10-120Asenza piastra di serraggio9,516M12818810,92,981460 21,05 €

Morsetti eccentrici in acciaio forma B

Maggiori informazioni

Disegni

Morsetti eccentrici in acciaio forma B

Selezione/filtro articoli

N. ordineFormaTipo
di stampo
ABDD1HH1H2LL1L2L3Corsa
S
SWForza di
bloccaggio
kN
Coppia di
serraggio
max. Nm
CADAcc.PrezzoOrdinare
04431-10-061Bcon piastra di serraggio5,91010M659656,81131,842,27,4 25,82 €
04431-10-081Bcon piastra di serraggio7,11212M8612768,2115,52,254,718 27,67 €
04431-10-101Bcon piastra di serraggio8,31414M10715879,51182,567,935 28,70 €
04431-10-121Bcon piastra di serraggio9,51616M128189810,91202,981460 29,65 €
