        Morsetti esagonali variabili

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Vite eccentrica trattata termicamente a 10.9.
Morsetto esagonale acciaio da cementazione.Versione:Vite eccentrica brunita.
Morsetto esagonale temprato e brunito.Nota:Con i morsetti esagonali variabili si riducono al minimo i costi per i dispositivi di serraggio. La distanza di serraggio può essere modificata fino a 17 mm, senza bisogno di spostare il foro. È sufficiente ruotare l´esagono fino alla posizione desiderata.
Su richiesta:Viti eccentriche di ricambio.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 04432 Morsetti esagonali variabili

158 kB

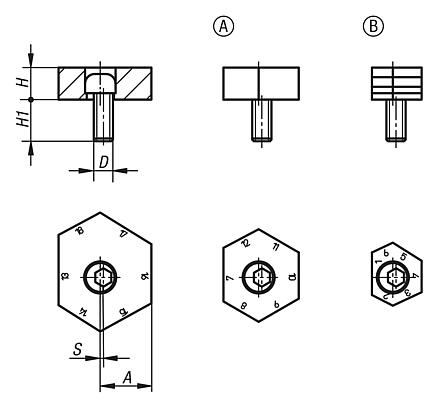

Disegni

Selezione/filtro articoli

N. ordine	Forma	Versione	Distanza A con bordo n.	D	H	H1	S (corsa eccentrico)	Forza di bloccaggio kN	Prezzo
04432-09	A	liscio	1/12, 2/13, 3/14, 4/15, 5/16, 6/17	M12	10	22	1	18	79,71 €
04432-10	A	liscio	7/18, 8/19, 9/20, 10/21, 11/22, 12/23	M12	10	22	1	18	88,27 €
04432-11	A	liscio	13/24, 14/25, 15/26, 16/27, 17/28, 18/29	M12	10	22	1	18	97,32 €
04432-13	B	dentato	1/12, 2/13, 3/14, 4/15, 5/16, 6/17	M12	10	22	1	18	86,50 €
04432-14	B	dentato	7/18, 8/19, 9/20, 10/21, 11/22, 12/23	M12	10	22	1	18	93,66 €
04432-15	B	dentato	13/24, 14/25, 15/26, 16/27, 17/28, 18/29	M12	10	22	1	18	104,82 €
