        Viti eccentriche di serraggio con pezzo per bloccaggio con appoggio mobile

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio.Versione:Corpo trattato termicamente, brunito e superficie di appoggio rettificata.
Dischi di fissaggio cementati e ottonati.Nota:Con due staffe di riferimento e una o due viti eccentriche di serraggio con appoggio mobile è possibile realizzare un dispositivo di serraggio su misura per ogni esigenza.Su richiesta:Viti eccentriche di ricambio.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 04444 Viti eccentriche di serraggio con pezzo per bloccaggio con appoggio mobile

189 kB

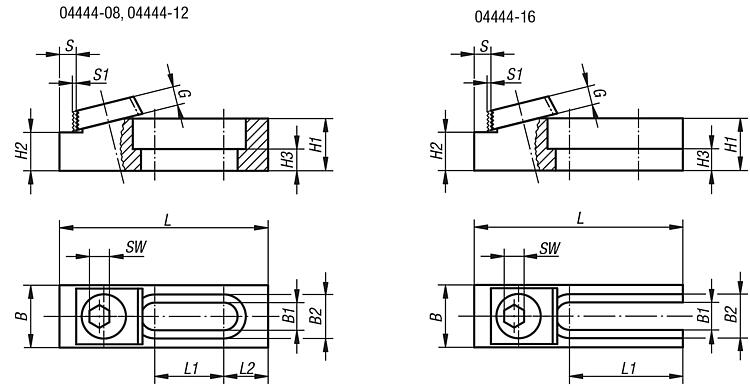

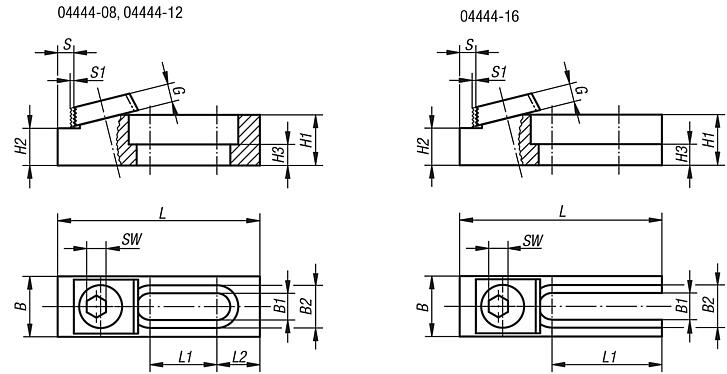

Disegni

Selezione/filtro articoli

N. ordine	Vite di fissaggio compatibile	L	L1	L2	B	B1	B2	H1	H2	H3	S	S1	G	SW	Foro oblungo	Forza di bloccaggio kN	Coppia di serraggio max. Nm	Accessori NLM	Prezzo
04444-08	M8	63,5	21	13,5	19	8,4	13,4	15,9	11,684 -0,013	6,6	6,3	1,2	5,3	7	chiuso	8,9	28	04521-10-1013	95,62 €
04444-12	M12	95,1	42,7	12,7	28,5	13	19,8	15,9	12,192 -0,013	6,9	7,1	2	9,5	8	chiuso	17,8	88	04521-10-1216	107,02 €
04444-16	M16	107	46,3	-	38	17	24,8	41	35,001 -0,013	21	8,3	2,5	12,7	12	aperto	26,7	135	04521-10-1624	300,97 €
