80150Connettori a spina M8x1 Bussola con chiusura a vite non... |
Indietro |
|
|
DescrizioneMateriale:Alloggiamento: plastica.
Cavo: PUR (4 poli, PVC).
Isolamento cavetto: PP (4 poli, PVC)
Contatto: lega di rame.
Superficie di contatto: Au (oro).
Serratura: zinco pressofuso nichelato.Versione:Bussola (femmina)
Colore dell'alloggiamento: nero.
Colore del cavo: nero.Nota:Connettori a spina con chiusura a vite.
Connettori a spina con cavo rivestito a estrusione.

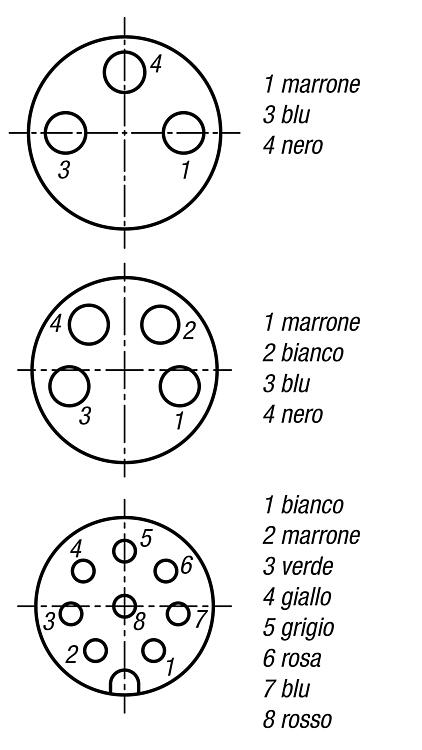

Identificazione secondo il codice colore DIN 47100.
Codifica A. Coppia di avvitamento consigliata per il meccanismo di chiusura 0,4 Nm.
I connettori sono progettati per essere utilizzati nella costruzione di impianti, nei dispositivi di controllo e negli apparecchi elettrici.Dati tecnici:Numero di cicli di connessione: ≥ 100. DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

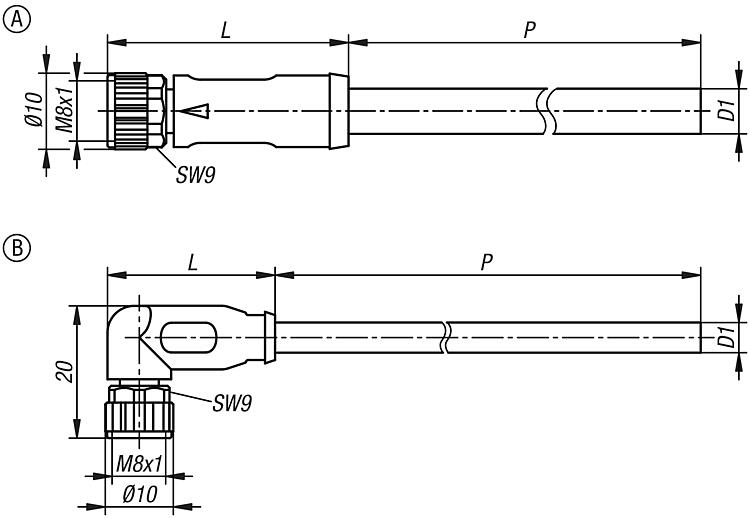

Disegni (sintesi completa) |

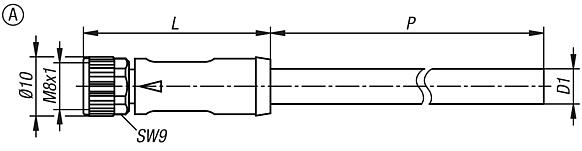

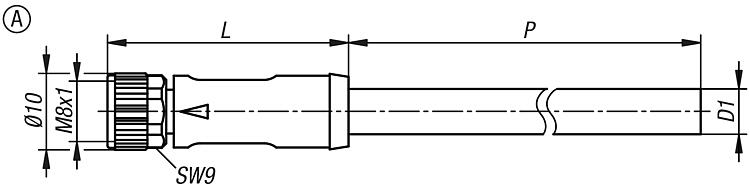

Connettori a spina M8x1 bussola con chiusura a vite, non schermata, forma A, bussola dritta |
Maggiori informazioni |
Selezione/filtro articoli |
|
N. ordine
| Versione 2 | Forma | Tipo
di stampo | P | D1
| L | Numero di
conduttori x
diametro conduttore | Grado di protezione | Tensione d'esercizio
V | Tensione di picco
nominale
V | CAD | Acc. | Prezzo | Ordinare |
|---|
| 80150-010X2000 | 3 poli | A | bussola diritta | 2000 | 4,1 | 32 | 3 x 0,25 mm² | IP65/IP67 | 50 AC / 60 DC | 1500 |  | | 10,48 € | | | 80150-010X5000 | 3 poli | A | bussola diritta | 5000 | 4,1 | 32 | 3 x 0,25 mm² | IP65/IP67 | 50 AC / 60 DC | 1500 | | | 15,84 € | | | 80150-011X3000 | A 4 poli | A | bussola diritta | 3000 | 4,8 | 32 | 4 x 0,25 mm² | IP65/IP67 | 50 AC / 60 DC | 1500 | | | 11,12 € | | | 80150-011X5000 | A 4 poli | A | bussola diritta | 5000 | 4,8 | 32 | 4 x 0,25 mm² | IP65/IP67 | 50 AC / 60 DC | 1500 | | | 12,75 € | | | 80150-012X3000 | 8 poli | A | bussola diritta | 3000 | 5,5 | 34 | 8 x 0,14 mm² | IP65/IP67 | 30 AC / 30 DC | 800 | | | 35,80 € | | | 80150-012X5000 | 8 poli | A | bussola diritta | 5000 | 5,5 | 34 | 8 x 0,14 mm² | IP65/IP67 | 30 AC / 30 DC | 800 | | | 45,49 € | |
N. ordine
| Corrente nominale
(40 °C)
A | Resistenza del conduttore
(20 °C)
Ω/Km | Grado di sporco | Tensione nominale
V | Tensione di prova
S | Raggio di curvatura
cavo
mobile | CAD | Acc. | Prezzo | Ordinare |
|---|
| 80150-010X2000 | 4 | 79 | 3 | 300 AC | 2500 AC | ≥ 10 x D1 | | | 10,48 € | | | 80150-010X5000 | 4 | 79 | 3 | 300 AC | 2500 AC | ≥ 10 x D1 | | | 15,84 € | | | 80150-011X3000 | 4 | 79 | 3 | 300 AC | 2000 AC | ≥ 10 x D1 | | | 11,12 € | | | 80150-011X5000 | 4 | 79 | 3 | 300 AC | 2000 AC | ≥ 10 x D1 | | | 12,75 € | | | 80150-012X3000 | 1,5 | 78 | 3 | 300 AC | 3000 AC | ≥ 10 x D1 | | | 35,80 € | | | 80150-012X5000 | 1,5 | 78 | 3 | 300 AC | 3000 AC | ≥ 10 x D1 | | | 45,49 € | |
N. ordine
| Raggio di curvatura
cavo
fisso | Numero
massimo di
cicli di flessione | Intervallo di temperature
del cavo
variabile | Intervallo di temperature
del cavo
fisso | Idoneità EMC | Privo di alogenati | CAD | Acc. | Prezzo | Ordinare |
|---|
| 80150-010X2000 | ≥ 5 x D1 | 10000000 (25 °C) | T= -25 °C - +80 °C | T= -40 °C - +80 °C | non schermato | sì | | | 10,48 € | | | 80150-010X5000 | ≥ 5 x D1 | 10000000 (25 °C) | T= -25 °C - +80 °C | T= -40 °C - +80 °C | non schermato | sì | | | 15,84 € | | | 80150-011X3000 | ≥ 5 x D1 | 2000000 (25 °C) | T= -5 °C - +80 °C | T= -30 °C - +80 °C | non schermato | no | | | 11,12 € | | | 80150-011X5000 | ≥ 5 x D1 | 2000000 (25 °C) | T= -5 °C - +80 °C | T= -30 °C - +80 °C | non schermato | no | | | 12,75 € | | | 80150-012X3000 | ≥ 6 x D1 | 2000000 (25 °C) | T= -15 °C - +80 °C | T= -30 °C - +80 °C | non schermato | no | | | 35,80 € | | | 80150-012X5000 | ≥ 6 x D1 | 2000000 (25 °C) | T= -15 °C - +80 °C | T= -30 °C - +80 °C | non schermato | no | | | 45,49 € | |
|

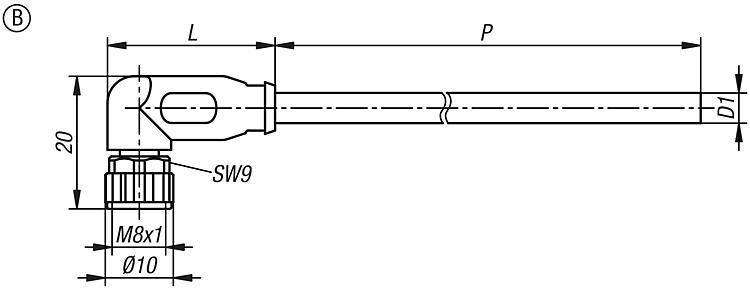

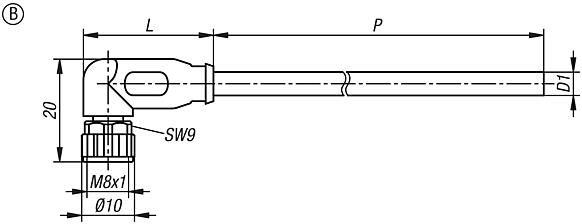

Connettori a spina M8x1 bussola con chiusura a vite, non schermata, forma B, bussola ad angolo |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Versione 2 | Forma | Tipo
di stampo | P | D1
| L | Numero di
conduttori x
diametro conduttore | Grado di protezione | Tensione d'esercizio
V | Tensione di picco
nominale
V | CAD | Acc. | Prezzo | Ordinare |
|---|
| 80150-030X2000 | 3 poli | B | bussola angolata | 2000 | 4,1 | 25 | 3 x 0,25 mm² | IP65/IP67 | 50 AC / 60 DC | 1500 | | | 10,91 € | | | 80150-030X5000 | 3 poli | B | bussola angolata | 5000 | 4,1 | 25 | 3 x 0,25 mm² | IP65/IP67 | 50 AC / 60 DC | 1500 | | | 16,12 € | | | 80150-031X3000 | A 4 poli | B | bussola angolata | 3000 | 4,8 | 25 | 4 x 0,25 mm² | IP65/IP67 | 50 AC / 60 DC | 1500 | | | 10,63 € | | | 80150-031X5000 | A 4 poli | B | bussola angolata | 5000 | 4,8 | 25 | 4 x 0,25 mm² | IP65/IP67 | 50 AC / 60 DC | 1500 | | | 12,26 € | | | 80150-032X3000 | 8 poli | B | bussola angolata | 3000 | 5,5 | 24 | 8 x 0,14 mm² | IP65/IP67 | 30 AC / 30 DC | 800 | | | 35,93 € | | | 80150-032X5000 | 8 poli | B | bussola angolata | 5000 | 5,5 | 24 | 8 x 0,14 mm² | IP65/IP67 | 30 AC / 30 DC | 800 | | | 45,62 € | |
N. ordine
| Corrente nominale
(40 °C)
A | Resistenza del conduttore
(20 °C)
Ω/Km | Grado di sporco | Tensione nominale
V | Tensione di prova
S | Raggio di curvatura
cavo
mobile | CAD | Acc. | Prezzo | Ordinare |
|---|
| 80150-030X2000 | 4 | 79 | 3 | 300 AC | 2500 AC | ≥ 10 x D1 | | | 10,91 € | | | 80150-030X5000 | 4 | 79 | 3 | 300 AC | 2500 AC | ≥ 10 x D1 | | | 16,12 € | | | 80150-031X3000 | 4 | 79 | 3 | 300 AC | 2000 AC | ≥ 10 x D1 | | | 10,63 € | | | 80150-031X5000 | 4 | 79 | 3 | 300 AC | 2000 AC | ≥ 10 x D1 | | | 12,26 € | | | 80150-032X3000 | 1,5 | 78 | 3 | 300 AC | 3000 AC | ≥ 10 x D1 | | | 35,93 € | | | 80150-032X5000 | 1,5 | 78 | 3 | 300 AC | 3000 AC | ≥ 10 x D1 | | | 45,62 € | |
N. ordine
| Raggio di curvatura
cavo
fisso | Numero
massimo di
cicli di flessione | Intervallo di temperature
del cavo
variabile | Intervallo di temperature
del cavo
fisso | Idoneità EMC | Privo di alogenati | CAD | Acc. | Prezzo | Ordinare |
|---|
| 80150-030X2000 | ≥ 5 x D1 | 10000000 (25 °C) | T= -25 °C - +80 °C | T= -40 °C - +80 °C | non schermato | sì | | | 10,91 € | | | 80150-030X5000 | ≥ 5 x D1 | 10000000 (25 °C) | T= -25 °C - +80 °C | T= -40 °C - +80 °C | non schermato | sì | | | 16,12 € | | | 80150-031X3000 | ≥ 5 x D1 | 2000000 (25 °C) | T= -5 °C - +80 °C | T= -30 °C - +80 °C | non schermato | no | | | 10,63 € | | | 80150-031X5000 | ≥ 5 x D1 | 2000000 (25 °C) | T= -5 °C - +80 °C | T= -30 °C - +80 °C | non schermato | no | | | 12,26 € | | | 80150-032X3000 | ≥ 6 x D1 | 2000000 (25 °C) | T= -15 °C - +80 °C | T= -30 °C - +80 °C | non schermato | no | | | 35,93 € | | | 80150-032X5000 | ≥ 6 x D1 | 2000000 (25 °C) | T= -15 °C - +80 °C | T= -30 °C - +80 °C | non schermato | no | | | 45,62 € | |
|
