        Connettori a spina 8 mm Bussola con chiusura a scatto, non schermata

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Alloggiamento: PUR.
Cavo: PUR.
Isolamento cavetto: PP.
Contatto: CuZn (ottone) / CuSn (bronzo).
Superficie di contatto: Au (oro).Versione:Bussola (femmina)
Colore dell'alloggiamento: nero.
Colore del cavo: nero.Nota:Connettori a spina con chiusura a scatto (snap in).
Connettori a spina con cavo rivestito a estrusione.
I connettori sono progettati per essere utilizzati nella costruzione di impianti, nei dispositivi di controllo e negli apparecchi elettrici.Dati tecnici:Durata meccanica: > 50 cicli di connessioneParticolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 80130 Connettori a spina 8 mm Bussola con chiusura a scatto, non schermata

223 kB

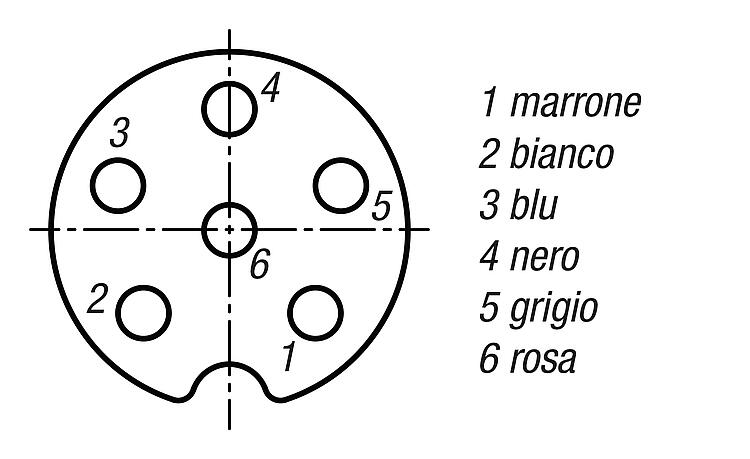

Disegni

Selezione/filtro articoli

N. ordine	D1	P	Numero di conduttori x diametro conduttore	Grado di protezione	Tensione d'esercizio V	Tensione di picco nominale V	Corrente nominale (40 °C) A	CAD	Acc.	Prezzo	Ordinare
80130-0806X2000	4,5	2000	6 X 0,25 mm²	IP65	30	800	1,5			29,57 €
80130-0806X5000	4,5	5000	6 X 0,25 mm²	IP65	30	800	1,5			39,66 €

N. ordine	Resistenza del conduttore (20 °C) Ω/Km	Grado di sporco	Tensione di prova S	Tensione nominale V	Raggio di curvatura cavo fisso	Raggio di curvatura cavo mobile	CAD	Acc.	Prezzo	Ordinare
80130-0806X2000	79	3	2500 AC	300 AC	≥ 10 x D1	≥ 5 x D1			29,57 €
80130-0806X5000	79	3	2500 AC	300 AC	≥ 10 x D1	≥ 5 x D1			39,66 €

N. ordine	Numero massimo di cicli di flessione	Intervallo di temperature del cavo variabile	Intervallo di temperature del cavo fisso	Idoneità EMC	Privo di alogenati	CAD	Acc.	Prezzo	Ordinare
80130-0806X2000	2000000 (25 °C)	T= -25 °C - +90 °C	T= -50 °C - +90 °C	non schermato	sì			29,57 €
80130-0806X5000	2000000 (25 °C)	T= -25 °C - +90 °C	T= -50 °C - +90 °C	non schermato	sì			39,66 €
