80150-10Connettori a spina, bussola M12x1 con chiusura a vite |
Indietro |
|
|
DescrizioneMateriale:Alloggiamento: plastica.
Cavo: PUR
(4 poli, lunghezza 3 e 5 metri in PVC.
8 poli lunghezza 10 metri PVC.
12 poli lunghezza 10 metri PVC).
Isolamento cavetto: PP
(4 poli, lunghezza 3 e 5 metri PVC.
8 poli lunghezza 10 metri PVC.
12 poli lunghezza 10 metri PVC).
Contatto: lega di rame.
Superficie di contatto: Au (oro).
Serratura: zinco pressofuso nichelato.Versione:Bussola (femmina)
Colore dell'alloggiamento: nero.
Colore del cavo: nero.Nota:Connettori a spina con chiusura a vite.
Connettori a spina con cavo rivestito a estrusione.

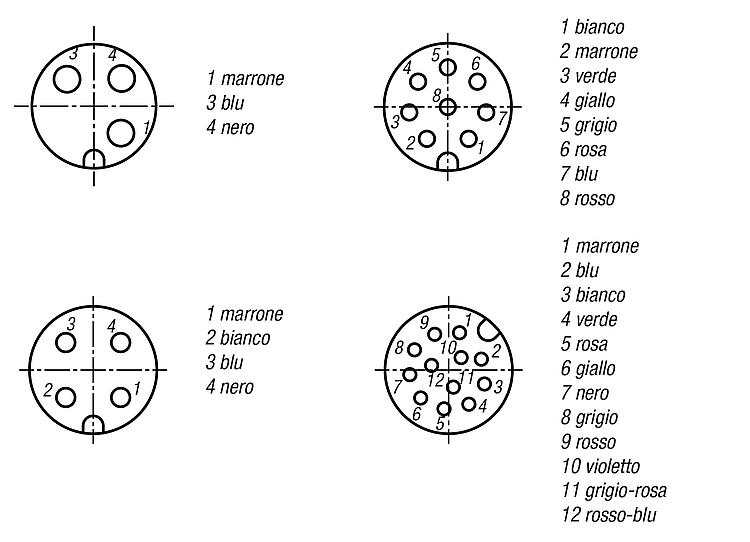

Identificazione anime secondo il codice colore DIN 47100.
Codifica A. Coppia di avvitamento consigliata per il meccanismo di chiusura 0,6 Nm.
I connettori sono progettati per essere utilizzati nella costruzione di impianti, nei dispositivi di controllo e negli apparecchi elettrici.Dati tecnici:Numero di cicli di connessione: ≥ 100. DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

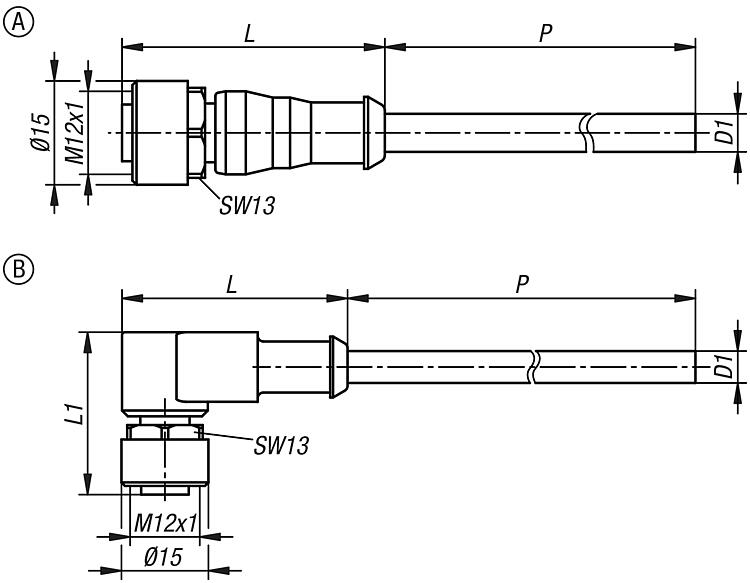

Disegni (sintesi completa) |
Selezione/filtro articoli |
|

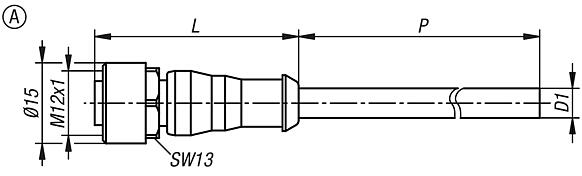

| N. ordine | Versione 2 | Forma | Tipo
di stampo | P | D1
| L | Numero di
conduttori x
diametro conduttore | Grado di protezione | Tensione d'esercizio
V | CAD | Acc. | Prezzo | Ordinare |
|---|
| 80150-10-1203X2000 | 3 poli | A | bussola diritta | 2000 | 4,1 | 38 | 3 x 0,34 mm² | IP65/IP67 | 250 AC / 250 DC |  | | 13,26 € | | | 80150-10-1203X5000 | 3 poli | A | bussola diritta | 5000 | 4,1 | 38 | 3 x 0,34 mm² | IP65/IP67 | 250 AC / 250 DC | | | 19,32 € | | | 80150-10-1204X3000 | A 4 poli | A | bussola diritta | 3000 | 5 | 38 | N=4 X 0,34 mm² | IP65/IP67 | 250 AC / 250 DC | | | 12,04 € | | | 80150-10-1204X5000 | A 4 poli | A | bussola diritta | 5000 | 5 | 38 | N=4 X 0,34 mm² | IP65/IP67 | 250 AC / 250 DC | | | 13,26 € | | | 80150-10-1208X2500 | 8 poli | A | bussola diritta | 2500 | 5,8 | 43,5 | 8 x 0,25 mm² | IP65/IP67 | 30 AC / 30 DC | | | 37,78 € | | | 80150-10-1208X5000 | 8 poli | A | bussola diritta | 5000 | 5,8 | 43,5 | 8 x 0,25 mm² | IP65/IP67 | 30 AC / 30 DC | | | 48,69 € | | | 80150-10-1208X10000 | 8 poli | A | bussola diritta | 10000 | 6 | 43,5 | 8 x 0,25 mm² | IP65/IP67 | 30 AC / 30 DC | | | 46,91 € | | | 80150-10-1212X3000 | 12 poli | A | bussola diritta | 3000 | 6 | 43,5 | 12 x 0,14 mm² | IP65/IP67 | 30 AC / 30 DC | | | 57,60 € | | | 80150-10-1212X5000 | 12 poli | A | bussola diritta | 5000 | 6 | 43,5 | 12 x 0,14 mm² | IP65/IP67 | 30 AC / 30 DC | | | 67,79 € | | | 80150-10-1212X10000 | 12 poli | A | bussola diritta | 10000 | 6 | 43,5 | 12 x 0,14 mm² | IP65/IP67 | 30 AC / 30 DC | | | 72,07 € | |
N. ordine
| Tensione di picco
nominale
V | Corrente nominale
(40 °C)
A | Resistenza del conduttore
(20 °C)
Ω/Km | Grado di sporco | Tensione nominale
V | Tensione di prova
S | CAD | Acc. | Prezzo | Ordinare |
|---|
| 80150-10-1203X2000 | 2500 | 4 | 57 | 3 | 300 AC | 2500 AC | | | 13,26 € | | | 80150-10-1203X5000 | 2500 | 4 | 57 | 3 | 300 AC | 2500 AC | | | 19,32 € | | | 80150-10-1204X3000 | 2500 | 4 | 60 | 3 | 300 AC | 2000 AC | | | 12,04 € | | | 80150-10-1204X5000 | 2500 | 4 | 60 | 3 | 300 AC | 2000 AC | | | 13,26 € | | | 80150-10-1208X2500 | 800 | 2 | 79 | 3 | 300 AC | 2500 AC | | | 37,78 € | | | 80150-10-1208X5000 | 800 | 2 | 79 | 3 | 300 AC | 2500 AC | | | 48,69 € | | | 80150-10-1208X10000 | 800 | 2 | 79 | 3 | 300 AC | 2000 AC | | | 46,91 € | | | 80150-10-1212X3000 | 800 | 1,5 | 138 | 3 | 300 AC | 1500 AC | | | 57,60 € | | | 80150-10-1212X5000 | 800 | 1,5 | 138 | 3 | 300 AC | 1500 AC | | | 67,79 € | | | 80150-10-1212X10000 | 800 | 1,5 | 138 | 3 | 300 AC | 1500 AC | | | 72,07 € | |
N. ordine
| Raggio di curvatura
cavo
mobile | Raggio di curvatura
cavo
fisso | Numero
massimo di
cicli di flessione | Intervallo di temperature
del cavo
variabile | Intervallo di temperature
del cavo
fisso | Idoneità EMC | Privo di alogenati | CAD | Acc. | Prezzo | Ordinare |
|---|
| 80150-10-1203X2000 | ≥ 10 x D1 | ≥ 5 x D1 | 10000000 (25 °C) | T= -25 °C - +80 °C | T= -40 °C - +80 °C | non schermato | si | | | 13,26 € | | | 80150-10-1203X5000 | ≥ 10 x D1 | ≥ 5 x D1 | 10000000 (25 °C) | T= -25 °C - +80 °C | T= -40 °C - +80 °C | non schermato | sì | | | 19,32 € | | | 80150-10-1204X3000 | ≥ 10 x D1 | ≥ 5 x D1 | 10000000 (25 °C) | T= -5 °C - +80 °C | T= -30 °C - +80 °C | non schermato | no | | | 12,04 € | | | 80150-10-1204X5000 | ≥ 10 x D1 | ≥ 5 x D1 | 10000000 (25 °C) | T= -5 °C - +80 °C | T= -30 °C - +80 °C | non schermato | no | | | 13,26 € | | | 80150-10-1208X2500 | ≥ 10 x D1 | ≥ 5 x D1 | 10000000 (25 °C) | T= -25 °C - +80 °C | T= -40 °C - +80 °C | non schermato | sì | | | 37,78 € | | | 80150-10-1208X5000 | ≥ 10 x D1 | ≥ 5 x D1 | 10000000 (25 °C) | T= -25 °C - +80 °C | T= -40 °C - +80 °C | non schermato | sì | | | 48,69 € | | | 80150-10-1208X10000 | ≥ 10 x D1 | ≥ 5 x D1 | 2000000 (25 °C) | T= -5 °C - +80 °C | T= -30 °C - +80 °C | non schermato | no | | | 46,91 € | | | 80150-10-1212X3000 | ≥ 10 x D1 | ≥ 7,5 X D1 | 2000000 (25 °C) | T= -25 °C - +85 °C | T= -40 °C - +85 °C | non schermato | sì | | | 57,60 € | | | 80150-10-1212X5000 | ≥ 10 x D1 | ≥ 7,5 X D1 | 2000000 (25 °C) | T= -25 °C - +85 °C | T= -40 °C - +85 °C | non schermato | sì | | | 67,79 € | | | 80150-10-1212X10000 | ≥ 10 x D1 | ≥ 7,5 X D1 | 2000000 (25 °C) | T= -5 °C - +70 °C | T= -30 °C - +70 °C | non schermato | no | | | 72,07 € | |
|

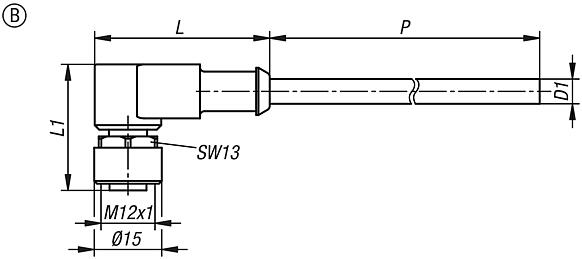

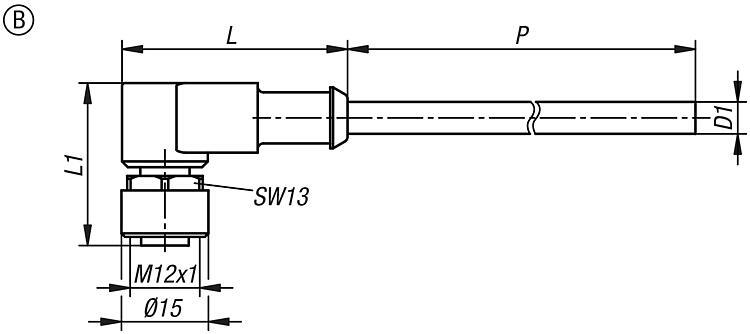

Connettori a spina bussola M12x1 con chiusura a vite, non schermata, forma B, bussola ad angolo |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Versione 2 | Forma | Tipo
di stampo | P | D1
| L | L1 | Numero di
conduttori x
diametro conduttore | Grado di protezione | Tensione d'esercizio
V | CAD | Acc. | Prezzo | Ordinare |
|---|
| 80150-10-11203X2000 | 3 poli | B | bussola angolata | 2000 | 4,1 | 39 | 28 | 3 x 0,34 mm² | IP65/IP67 | 250 AC / 250 DC | | | 13,62 € | | | 80150-10-11203X5000 | 3 poli | B | bussola angolata | 5000 | 4,1 | 39 | 28 | 3 x 0,34 mm² | IP65/IP67 | 250 AC / 250 DC | | | 19,61 € | | | 80150-10-11204X3000 | A 4 poli | B | bussola angolata | 3000 | 5 | 39 | 28 | N=4 X 0,34 mm² | IP65/IP67 | 250 AC / 250 DC | | | 12,55 € | | | 80150-10-11204X5000 | A 4 poli | B | bussola angolata | 5000 | 5 | 39 | 28 | N=4 X 0,34 mm² | IP65/IP67 | 250 AC / 250 DC | | | 13,75 € | | | 80150-10-11208X3000 | 8 poli | B | bussola angolata | 3000 | 5,8 | 39 | 32 | 8 x 0,25 mm² | IP65/IP67 | 30 AC / 30 DC | | | 41,56 € | | | 80150-10-11208X5000 | 8 poli | B | bussola angolata | 5000 | 5,8 | 39 | 32 | 8 x 0,25 mm² | IP65/IP67 | 30 AC / 30 DC | | | 50,04 € | | | 80150-10-11208X10000 | 8 poli | B | bussola angolata | 10000 | 6 | 39 | 32 | 8 x 0,25 mm² | IP65/IP67 | 30 AC / 30 DC | | | 48,91 € | | | 80150-10-11212X3000 | 12 poli | B | bussola angolata | 3000 | 6 | 39 | 32 | 12 x 0,14 mm² | IP65/IP67 | 30 AC / 30 DC | | | 58,39 € | | | 80150-10-11212X5000 | 12 poli | B | bussola angolata | 5000 | 6 | 39 | 32 | 12 x 0,14 mm² | IP65/IP67 | 30 AC / 30 DC | | | 68,79 € | | | 80150-10-11212X10000 | 12 poli | B | bussola angolata | 10000 | 6 | 39 | 32 | 12 x 0,14 mm² | IP65/IP67 | 30 AC / 30 DC | | | 72,85 € | |
N. ordine
| Tensione di picco
nominale
V | Corrente nominale
(40 °C)
A | Resistenza del conduttore
(20 °C)
Ω/Km | Grado di sporco | Tensione nominale
V | Tensione di prova
S | CAD | Acc. | Prezzo | Ordinare |
|---|
| 80150-10-11203X2000 | 2500 | 4 | 57 | 3 | 300 AC | 2500 AC | | | 13,62 € | | | 80150-10-11203X5000 | 2500 | 4 | 57 | 3 | 300 AC | 2500 AC | | | 19,61 € | | | 80150-10-11204X3000 | 2500 | 4 | 60 | 3 | 300 AC | 2000 AC | | | 12,55 € | | | 80150-10-11204X5000 | 2500 | 4 | 60 | 3 | 300 AC | 2000 AC | | | 13,75 € | | | 80150-10-11208X3000 | 800 | 2 | 79 | 3 | 300 AC | 2500 AC | | | 41,56 € | | | 80150-10-11208X5000 | 800 | 2 | 79 | 3 | 300 AC | 2500 AC | | | 50,04 € | | | 80150-10-11208X10000 | 800 | 2 | 79 | 3 | 300 AC | 2000 AC | | | 48,91 € | | | 80150-10-11212X3000 | 800 | 1,5 | 138 | 3 | 300 AC | 1500 AC | | | 58,39 € | | | 80150-10-11212X5000 | 800 | 1,5 | 138 | 3 | 300 AC | 1500 AC | | | 68,79 € | | | 80150-10-11212X10000 | 800 | 1,5 | 138 | 3 | 300 AC | 1500 AC | | | 72,85 € | |
N. ordine
| Raggio di curvatura
cavo
mobile | Raggio di curvatura
cavo
fisso | Numero
massimo di
cicli di flessione | Intervallo di temperature
del cavo
variabile | Intervallo di temperature
del cavo
fisso | Idoneità EMC | Privo di alogenati | CAD | Acc. | Prezzo | Ordinare |
|---|
| 80150-10-11203X2000 | ≥ 10 x D1 | ≥ 5 x D1 | 10000000 (25 °C) | T= -25 °C - +80 °C | T= -40 °C - +80 °C | non schermato | sì | | | 13,62 € | | | 80150-10-11203X5000 | ≥ 10 x D1 | ≥ 5 x D1 | 10000000 (25 °C) | T= -25 °C - +80 °C | T= -40 °C - +80 °C | non schermato | sì | | | 19,61 € | | | 80150-10-11204X3000 | ≥ 10 x D1 | ≥ 5 x D1 | 10000000 (25 °C) | T= -5 °C - +80 °C | T= -30 °C - +80 °C | non schermato | no | | | 12,55 € | | | 80150-10-11204X5000 | ≥ 10 x D1 | ≥ 5 x D1 | 10000000 (25 °C) | T= -5 °C - +80 °C | T= -30 °C - +80 °C | non schermato | no | | | 13,75 € | | | 80150-10-11208X3000 | ≥ 10 x D1 | ≥ 5 x D1 | 10000000 (25 °C) | T= -25 °C - +80 °C | T= -40 °C - +80 °C | non schermato | sì | | | 41,56 € | | | 80150-10-11208X5000 | ≥ 10 x D1 | ≥ 5 x D1 | 10000000 (25 °C) | T= -25 °C - +80 °C | T= -40 °C - +80 °C | non schermato | sì | | | 50,04 € | | | 80150-10-11208X10000 | ≥ 10 x D1 | ≥ 5 x D1 | 2000000 (25 °C) | T= -5 °C - +80 °C | T= -30 °C - +80 °C | non schermato | no | | | 48,91 € | | | 80150-10-11212X3000 | ≥ 10 x D1 | ≥ 7,5 X D1 | 2000000 (25 °C) | T= -25 °C - +85 °C | T= -40 °C - +85 °C | non schermato | sì | | | 58,39 € | | | 80150-10-11212X5000 | ≥ 10 x D1 | ≥ 7,5 X D1 | 2000000 (25 °C) | T= -25 °C - +85 °C | T= -40 °C - +85 °C | non schermato | sì | | | 68,79 € | | | 80150-10-11212X10000 | ≥ 10 x D1 | ≥ 7,5 X D1 | 2000000 (25 °C) | T= -55 °C - +70 °C | T= -30 °C - +70 °C | non schermato | no | | | 72,85 € | |
|
