Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos
DescriçãoMaterial:Versão:Cantoneira oscilante de encaixe pintada na cor alumínio.
Cabo da alavanca com revestimento plástico.
Aço inoxidável com superfície sem tratamento.
Porcas de encaixe zincadas.
Alavanca excêntrica revestida a pó na cor preta, peça de aço brunida.

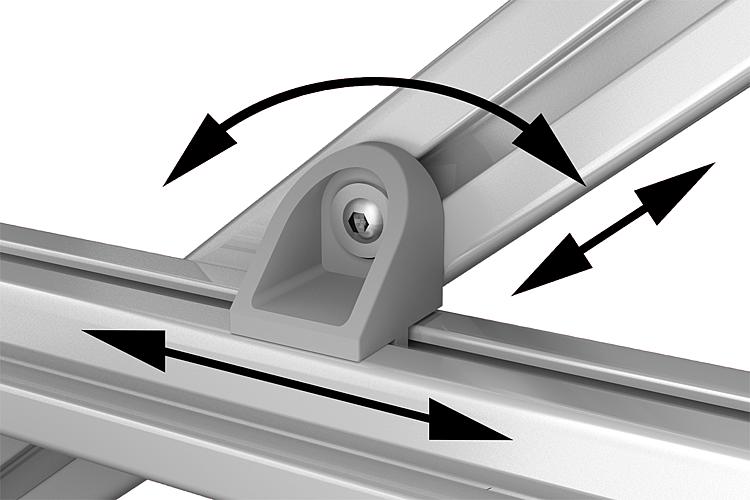

Indicação:As cantoneiras oscilantes de encaixe são indicadas para a conexão de dois perfis da mesma série, de contato lateral e que se cruzam a partir qualquer ângulo.

Ao soltar o parafuso, os dois grampos serão desbloqueados, permitindo a livre rotação e o deslocamento ao longo das ranhuras.

A cantoneira oscilante de encaixe é usada principalmente em pares ou combinada com uma cantoneira oscilante de fixação angular.
DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
 Folha de dados 10265 Cantoneiras oscilantes de encaixe Tipo I 280 kB

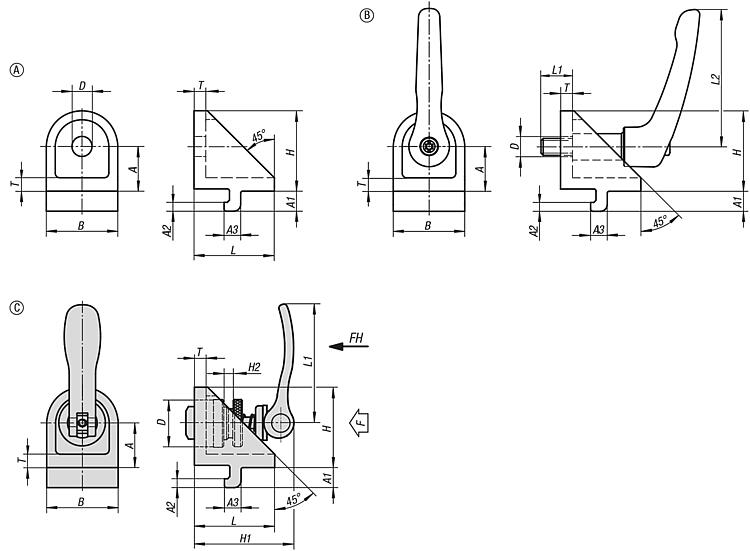

Desenhos (visão geral)

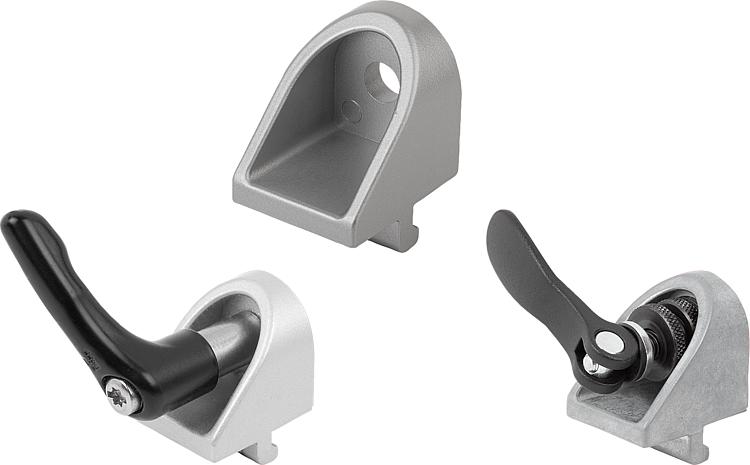

Cantoneiras oscilantes de encaixe Tipo I

Cantoneira oscilante de encaixe, forma B

mais informações

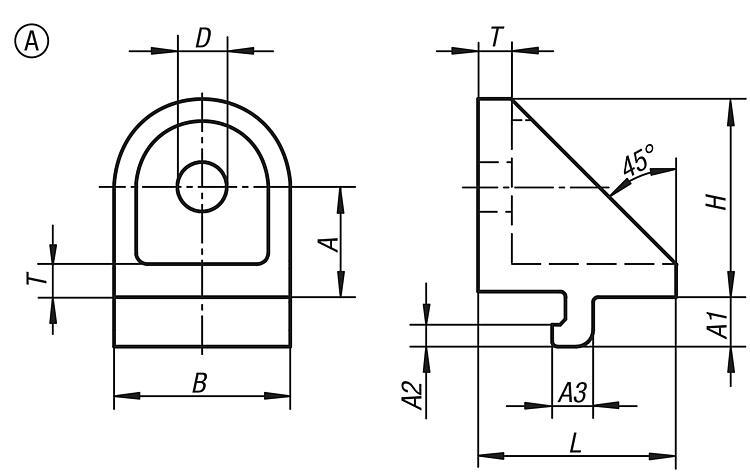

Desenhos

Cantoneira oscilante de encaixe, forma B

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoTipoLargura
de
ranhura
FormaAA1A2A3BD

HLTCADAces.PreçoEncomendar
10265-06I6A156,335,724727275 5,19 €
10265-08I8A20947,532936366 5,50 €

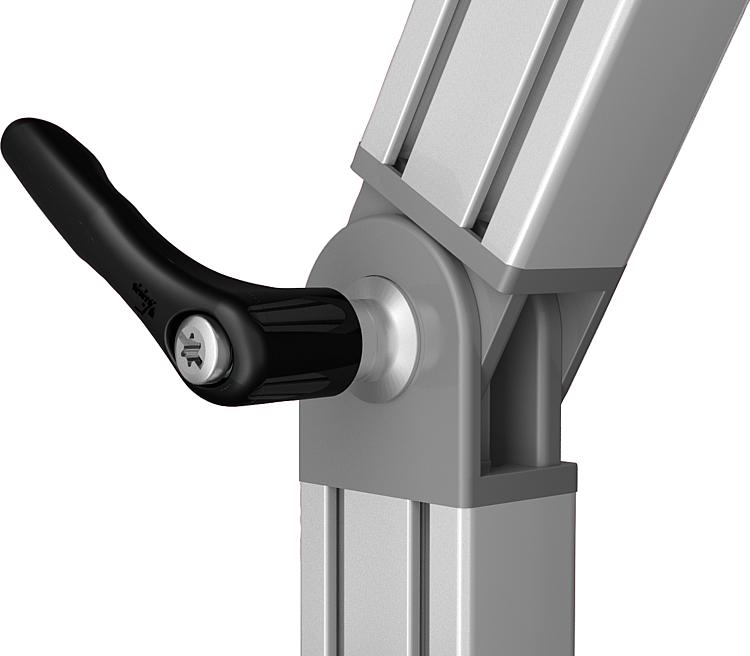

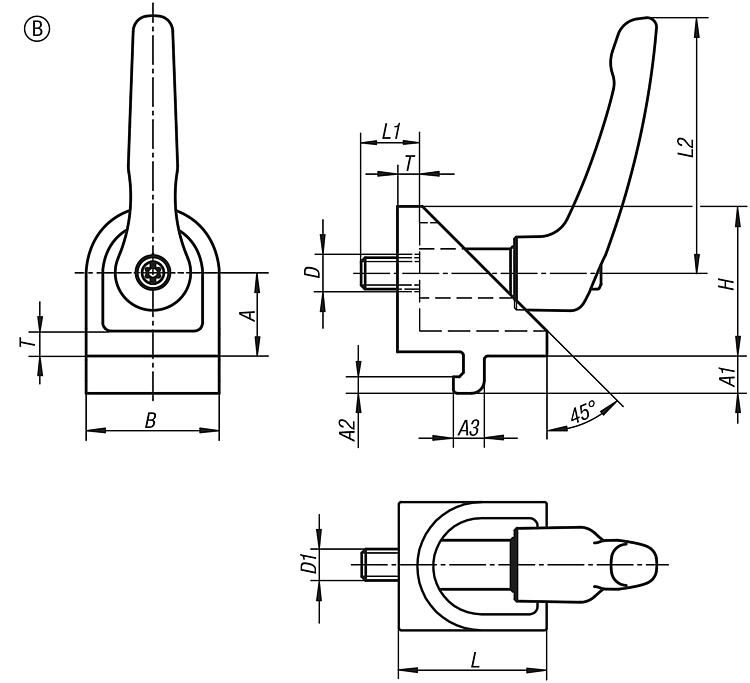

Cantoneira oscilante de encaixe, forma B com alavanca de aperto

mais informações

Desenhos

Cantoneira oscilante de encaixe, forma B com alavanca de aperto

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoTipoLargura
de
ranhura
FormaVersãoAA1A2A3BD

D1HH1H2LL1L2TCADAces.PreçoEncomendar
10265-0606I6Bcom alavanca de aperto156,335,7247M627--2713405 8,68 €
10265-0808I8Bcom alavanca de aperto20947,5329M836--3618656 10,27 €

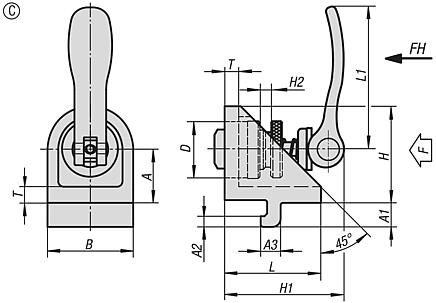

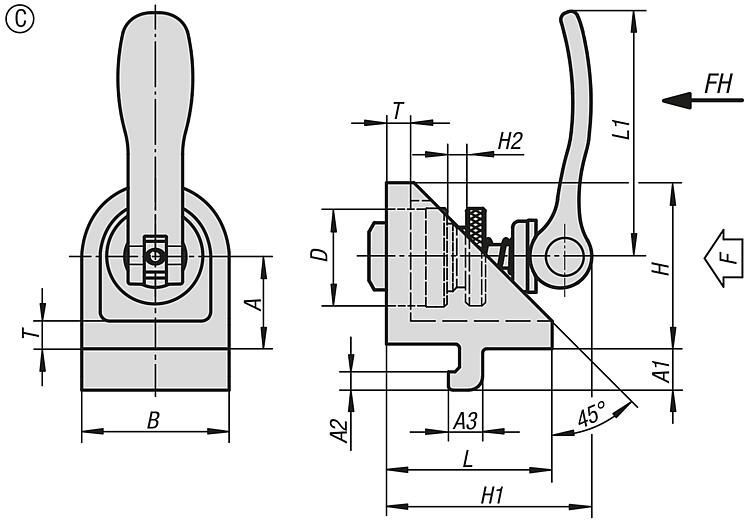

Cantoneiras oscilantes de encaixe forma C, com módulo de fixação excêntrico

mais informações

Desenhos

Cantoneiras oscilantes de encaixe forma C, com módulo de fixação excêntrico

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo

TipoLargura
de
ranhura
FormaVersãoAA1A2A3BDHH1H2LL1TForça de
tensão
F (kN)
Força
manual
FH N
CADAces.PreçoEncomendar
10265-0615I6Ccom módulo de fixação excêntrico156,335,72415273462736,25290 41,15 €
10265-0820I8Ccom módulo de fixação excêntrico20947,53220364483652,363100 47,17 €
