        Guias de deslizamento linear modelo rabo de andorinha com fuso micrométrico

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:GJL 250.Versão:com superfície sem tratamento, retificada. Indicação:Os parafusos de ajuste médios “N” podem ser substituídos por uma alavanca de aperto (06460). A graduação no parafuso do micrômetro é de 0,02 mm. É possivel obter outras escalas sob consulta.
Os valores de carga informados (F) são válidos para cargas dinâmicas com uma vida útil de 1 milhão de cursos. Na aplicação com cargas estáticas, admite-se um valor 10 vezes maior do que o valor “F” da tabela.
Os valores de torque são válidos apenas com os carros deslizadores parados no centro.

TI = Quantidade de furos de fixação E/M na parte interior.
TA = Quantidade de furos de fixação E/M na parte exterior.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 21032 Guias de deslizamento linear modelo rabo de andorinha com fuso micrométrico

162 kB

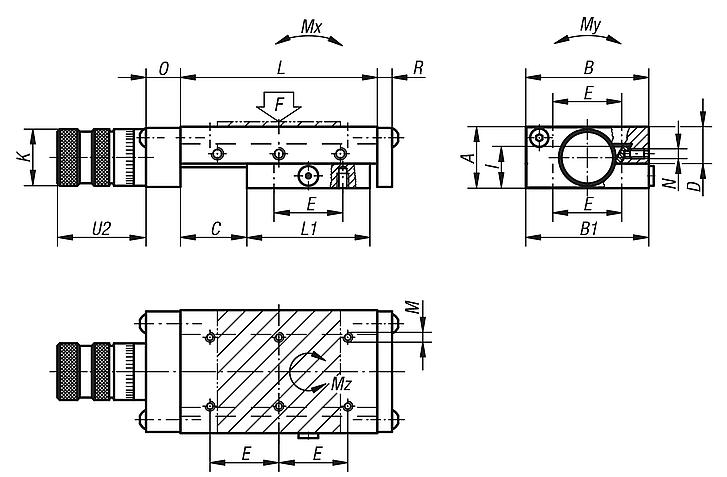

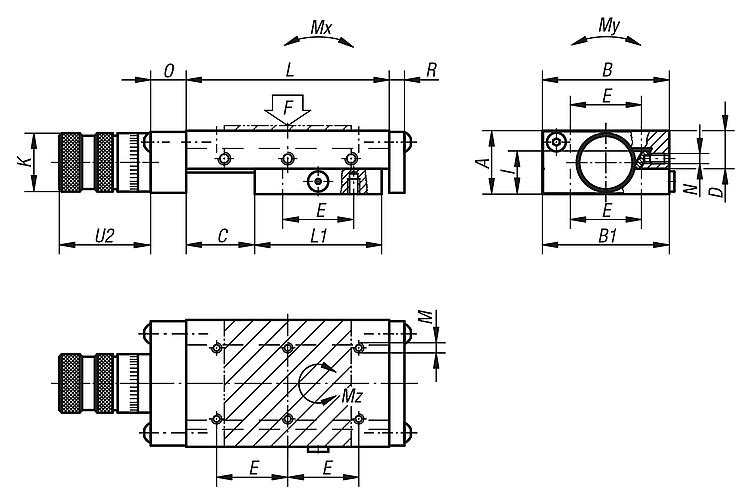

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	A	B	B1	C	D	E	Tl	TA	I	K	L	L1	M	N	O	R	U2	Fuso	F N	Mx Nm	My Nm	Mz Nm	Preço
21032-050080	25	50	49,5	25	15	28	4	6	17,6	23	80	50	M4	M5	19	6	31	M6x1	109	2	6	2	597,29 €
21032-050105	25	50	49,5	50	15	28	4	8	17,6	23	105	50	M4	M5	19	6	31	M6x1	61	4	9	4	631,70 €
21032-050205	25	50	49,5	100	15	28	8	16	17,6	23	205	100	M4	M5	19	6	31	M6x1	114	7	12	8	876,13 €
21032-075105	32	75	74,5	25	19,5	62	4	4	22,5	30	105	75	M5	M5	21	6	38	M10x1	290	5	19	6	714,33 €
21032-075130	32	75	74,5	50	19,5	62	4	4	22,5	30	130	75	M5	M5	21	6	38	M10x1	168	5	19	6	767,69 €
21032-075155	32	75	74,5	75	19,5	62	4	4	22,5	30	155	75	M5	M5	21	6	38	M10x1	118	5	19	6	845,16 €
21032-100135	40	100	99,5	25	24	86	4	4	27,5	30	135	100	M6	M6	21	6	38	M10x1	586	11	43	12	858,94 €
21032-100160	40	100	99,5	50	24	86	4	4	27,5	30	160	100	M6	M6	21	6	38	M10x1	351	11	43	12	891,63 €
21032-100260	40	100	99,5	100	24	86	4	6	27,5	30	260	150	M6	M6	21	6	38	M10x1	395	23	63	26	1.149,82 €
21032-200310	60	200	199	100	37	170	4	4	41,5	47	310	200	M8	M8	28	8	53	Tr 16x2	1078	66	283	71	1.881,37 €
