        Guias de deslizamento linear modelo rabo de andorinha

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:GJL 250.Versão:com superfície sem tratamento, retificada. Indicação:Estas guias de precisão são utilizadas em diversas áreas, como por exemplo, na engenharia mecânica, na construção de dispositivos, na montagem de aparelhos de medição, bem como nas indústrias ópticas e de mecânica de precisão. Os parafusos de ajuste médios “N” podem ser substituídos por uma alavanca de aperto (06460).
Os valores de carga informados (F) são válidos para cargas dinâmicas com uma vida útil de 1 milhão de cursos.
Na aplicação com cargas estáticas, admite-se um valor 10 vezes maior do que o valor “F” da tabela.
Os valores de torque são válidos apenas com os carros deslizadores parados no centro.

TI = Quantidade de furos de fixação E/M na parte interior.
TA = Quantidade de furos de fixação E/M na parte exterior.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 21030 Guias de deslizamento linear modelo rabo de andorinha

145 kB

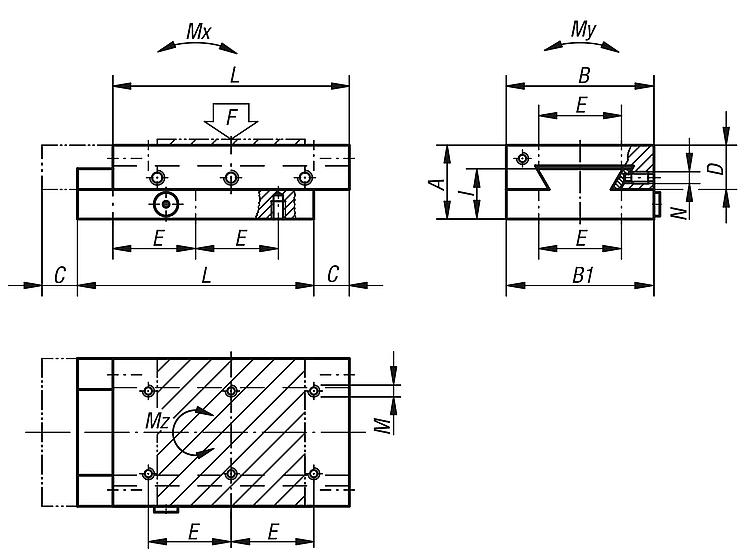

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	A	B	B1	C	D	E	Tl	TA	I	L	M	N	F N	Mx Nm	My Nm	Mz Nm	Preço
21030-050080	25	50	49,5	15	15	28	6	6	17,6	80	M4	M5	72	4	6	5	324,14 €
21030-050105	25	50	49,5	20	15	28	8	8	17,6	105	M4	M5	95	7	7	8	361,33 €
21030-050130	25	50	49,5	25	15	28	10	10	17,6	130	M4	M5	117	10	9	12	393,21 €
21030-075105	32	75	74,5	20	19,5	62	4	4	22,5	105	M5	M5	128	9	15	10	398,54 €
21030-075130	32	75	74,5	25	19,5	62	4	4	22,5	130	M5	M5	159	14	18	15	449,88 €
21030-100110	40	100	99,5	20	24	86	4	4	27,5	110	M6	M6	156	11	26	12	497,71 €
21030-100135	40	100	99,5	25	24	86	4	4	27,5	135	M6	M6	192	17	32	19	538,43 €
21030-100160	40	100	99,5	30	24	86	4	4	27,5	160	M6	M6	227	24	37	26	586,27 €
