        Guias de deslizamento linear modelo rabo de andorinha com batentes nas extremidades

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:GJL 250.Versão:com superfície sem tratamento, retificada. Indicação:Os parafusos de ajuste médios “N” podem ser substituídos por uma alavanca de aperto (06460).
Os valores de carga informados (F) são válidos para cargas dinâmicas com uma vida útil de 1 milhão de cursos.
Na aplicação com cargas estáticas, admite-se um valor 10 vezes maior do que o valor “F” da tabela.
Os valores de torque são válidos apenas com os carros deslizadores parados no centro.

TI = Quantidade de furos de fixação E/M na parte interior.
TA = Quantidade de furos de fixação E/M na parte exterior.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 21031 Guias de deslizamento linear modelo rabo de andorinha com batentes nas extremidades

146 kB

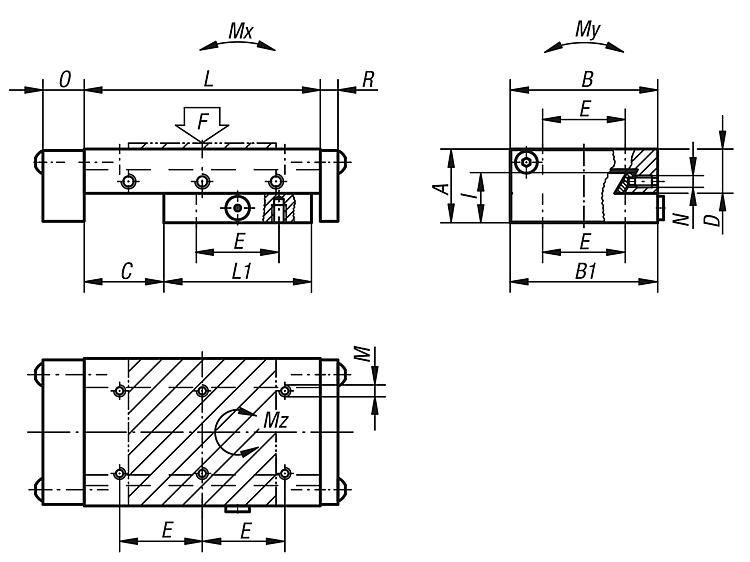

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	A	B	B1	C	D	E	Tl	TA	I	L	L1	M	N	O	R	F N	Mx Nm	My Nm	Mz Nm	Preço
21031-050080	25	50	49,5	25	15	28	4	6	17,6	80	50	M4	M5	14	6	109	2	6	2	341,85 €
21031-050105	25	50	49,5	50	15	28	4	8	17,6	105	50	M4	M5	14	6	61	2	6	2	363,08 €
21031-075105	32	75	74,5	25	19,5	62	4	4	22,5	105	75	M5	M5	15	6	290	5	19	6	439,28 €
21031-075130	32	75	74,5	50	19,5	62	4	4	22,5	130	75	M5	M5	15	6	168	5	19	6	458,74 €
21031-100135	40	100	99,5	25	24	86	4	4	27,5	135	100	M6	M6	15	6	586	11	43	12	552,62 €
21031-100160	40	100	99,5	50	24	86	4	4	27,5	160	100	M6	M6	15	6	351	11	43	12	593,37 €
21031-100260	40	100	99,5	100	24	86	4	6	27,5	260	150	M6	M6	15	6	395	23	63	26	797,02 €
