DescriçãoMaterial:Corpo básico em aço temperado. Alavanca de fixação aço temperado. Versão:Corpo básico com acabamento oxidado. Superfície de fixação retificada. Alavanca de fixação forma B brunida. Alavanca de fixação em forma C niquelada.Indicação:Aperte o parafuso de ajuste para evitar que o grampo de fixação lateral deslize para trás durante o processo de fixação. (Forma A)
A alavanca de fixação pode ser alinhada horizontal e verticalmente em passos de 90° de forma intuitiva, soltando o pino roscado.
A peça de usinagem pode ser fixada com uma força de aperto constante, devido às superfícies embutidas na alavanca de fixação na forma C.Vantagens:- Altas forças de fixação - Superfícies de fixação retificadas - A força de fixação para baixo impede o empenamento da peça de usinagemIndicação de desenho:

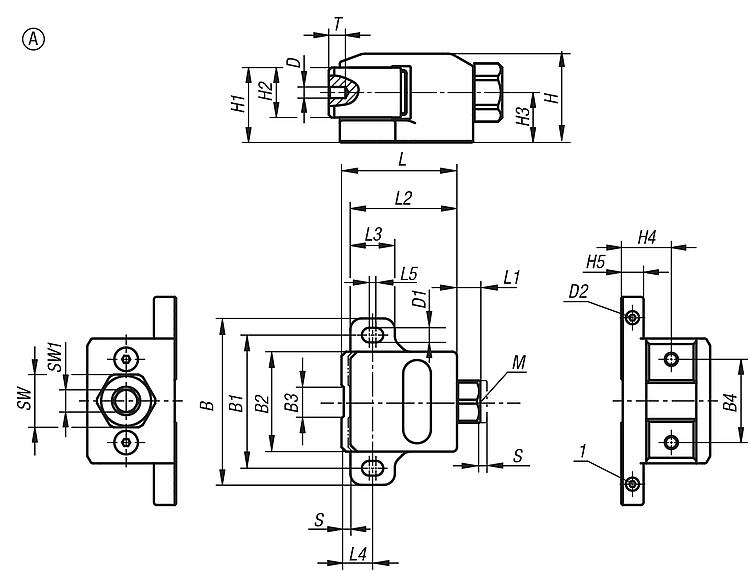

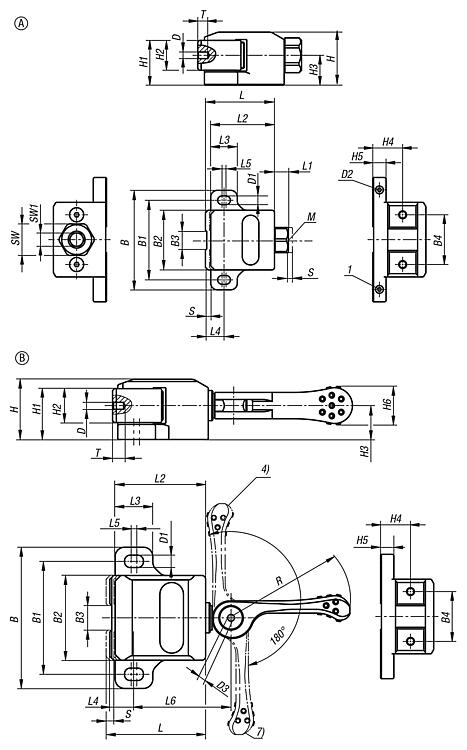

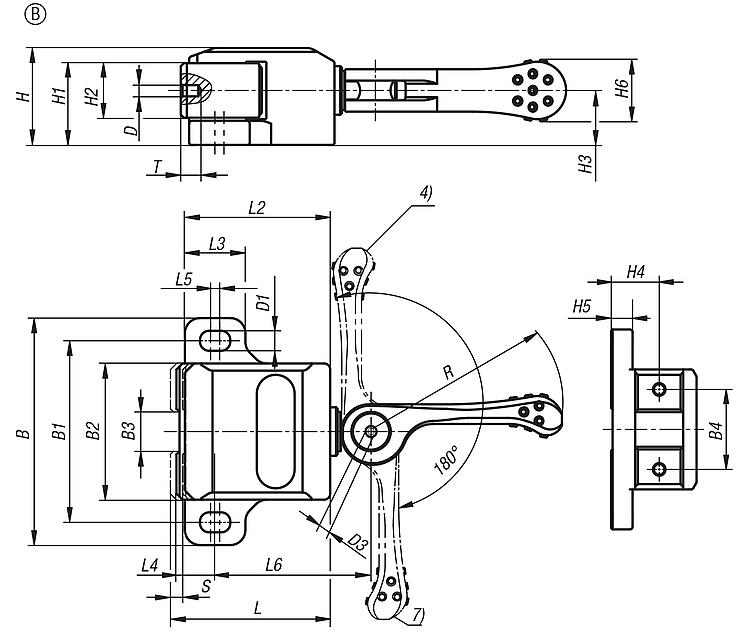

1) Parafuso de ajuste 2) Parafuso com cabeça cilíndrica 3) Pino roscado 4) Posição relaxada 5) Curso de pré-fixação 6) Posição inicial prender 7) Posição fixada
Particularidades:
DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
