Grampos de fixação com força de fixação para baixo
04530

Grampos de fixação com força de fixação para baixo

voltar

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos
DescriçãoMaterial:peça pintada na cor preta.
Mordente com superfície sem tratamento.
Versão:peça pintada na cor preta.
Mordente com superfície sem tratamento.
Indicação:Com o grampo de fixação com força de fixação para baixo, a peça de trabalho será pressionada contra o contra-suporte, evitando ao mesmo tempo a elevação da peça.
O grampo de fixação e o contra-suporte, ambos com força de aperto para baixo, são fixados com parafusos de cabeça cilíndrica DIN 912. Em conjunto, estes elementos garantem uma fixação segura.

Forma A: 4 arruelas para M12 incluídas no fornecimento.
Forma B: 2 arruelas cônicas e 2 arruelas esféricas para M12 e M16 incluídas no fornecimento.
Indicação de desenho:
1) Arruela cônica e arruela esférica para M12 e M16
2) Peça de trabalho
Particularidades:
RoHS
DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
 Folha de dados 04530 Grampos de fixação com força de fixação para baixo 216 kB

Desenhos (visão geral)

Grampos de fixação com força de fixação para baixo

Grampo de fixação com força de fixação para baixo forma A

mais informações

Desenhos

Grampo de fixação com força de fixação para baixo forma A

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo

FormaF
kN
F1
kN
Torque
de aperto
Nm
CADAces.PreçoEncomendar
04530-01A291,338 190,45 €

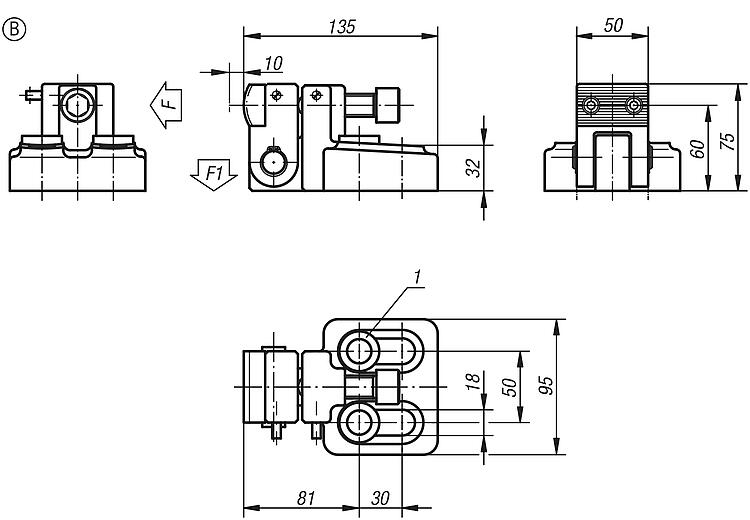

Grampo de fixação com força de fixação para baixo forma B

mais informações

Desenhos

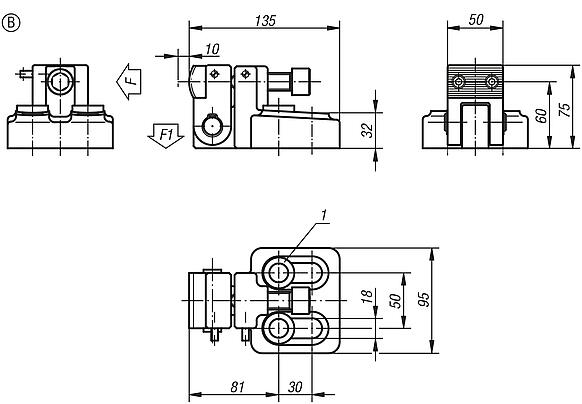

Grampo de fixação com força de fixação para baixo forma B

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo

FormaF
kN
F1
kN
Torque
de aperto
Nm
CADAces.PreçoEncomendar
04530-03B582,4150 238,82 €
