Nástavbový modul UNILOCK, s 5 osami velikost systému 50 mm

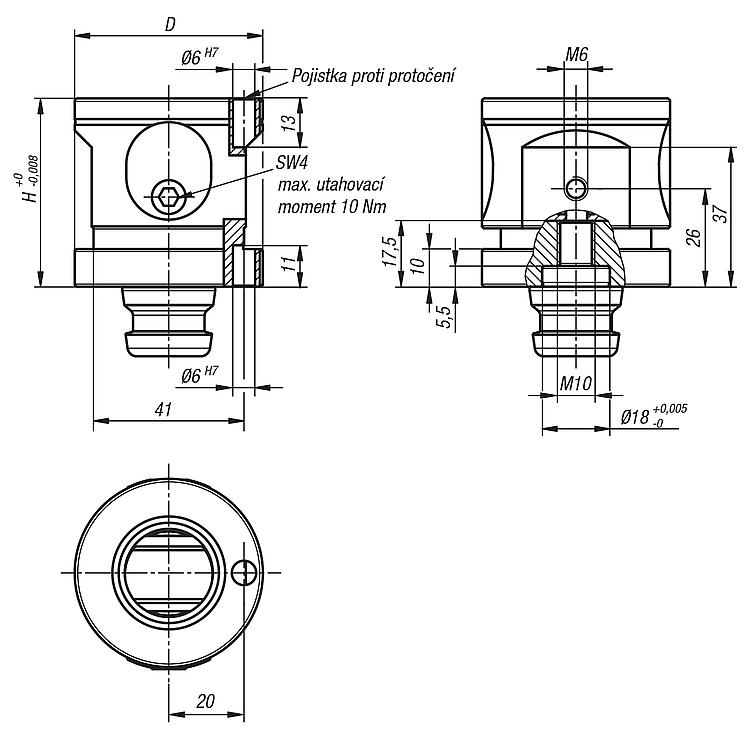

Popis zboží/obrázky produktu
PopisMateriál:Základní těleso, zušlechtěná ocel. Upínací čelisti, cementační ocel.Provedení: Základní těleso oxidováno. Funkční plochy kaleny a broušeny.Upozornění:5osé nástavbové upínací moduly UNILOCK slouží ke zvýšení základních modulů a zvýšení nástavby. Podle situace při upínání lze kombinací základního a nástavbového modulu dosáhnout optimální výšky upnutí. Dodatečně lze nástavbový upínací modul o velikosti systému 50 kombinovat s velikostí systému 80.
Upínacími čepy UNILOCK v kombinaci s upevňovacími šrouby M8, M10, je možné vyvinout tyto přídržné síly: - přídržná síla (M8) 15.000 kN - přídržná síla (M10) 25.000 kN Přídržná síla pomocí šroubu s válcovou hlavou DIN EN ISO 4762 -12.9
Upínací čepy lze upnout do upínacího modulu pouze ve spojení s namontovanou výměnnou jednotkou.Zvláštnost:
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
